复古木质达芬奇弹力投射装置结构

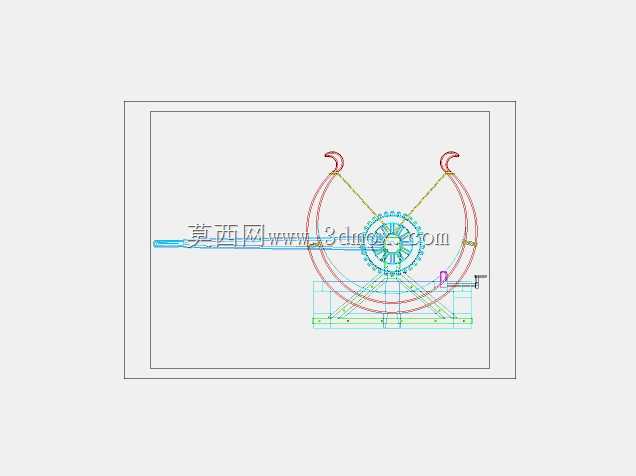

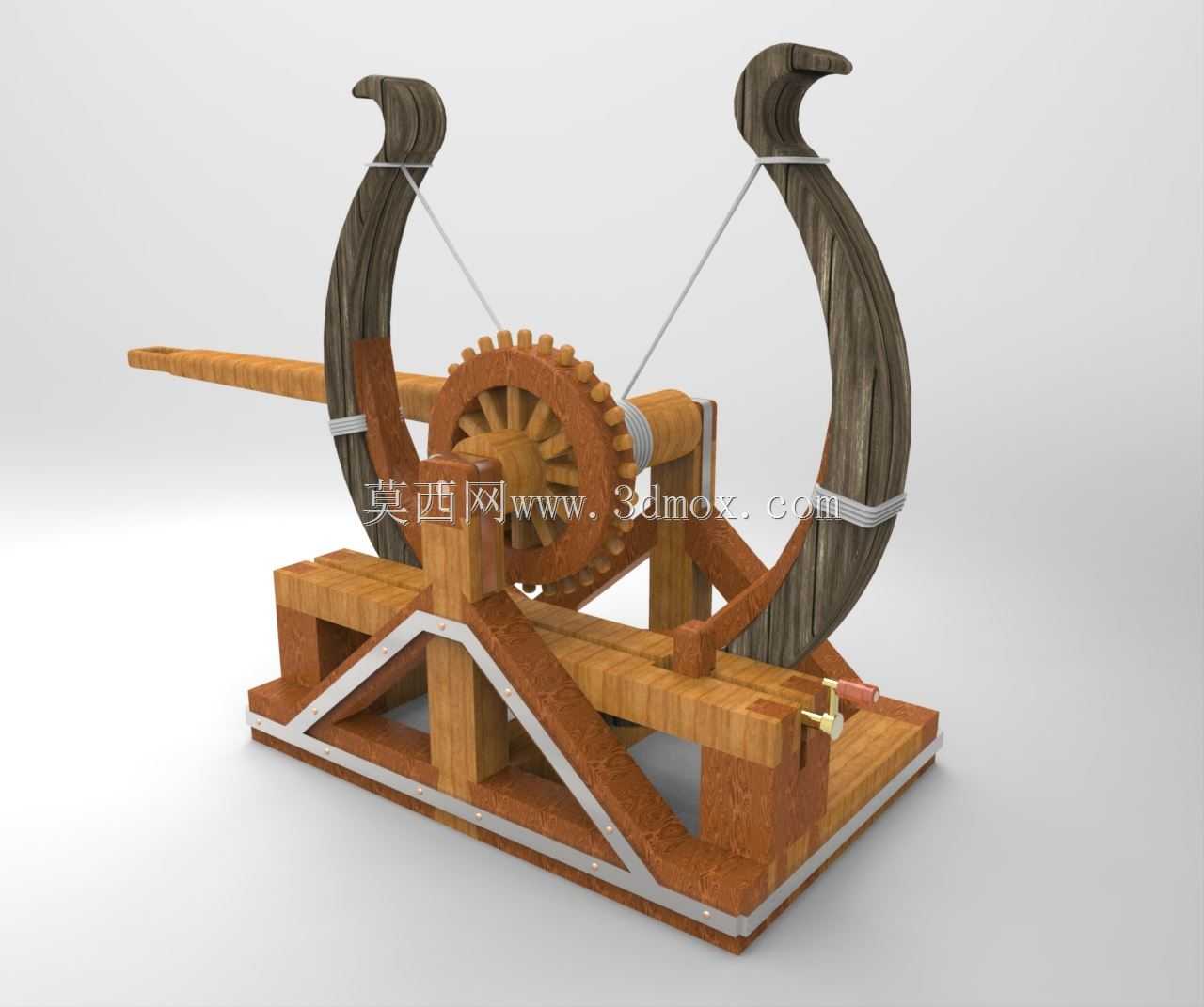

这款仿古投射装置复刻了经典的早期机械设计思路，整体采用全木质框架搭配金属加固件的结构形式，可应用于历史场景复原展示、古代机械原理教学演示、传统工艺文创展品制作等场景，能够直观展现早期机械传动与弹力储能的核心逻辑，帮助观者理解古代工程设计的巧思。装置核心功能是通过弹力蓄能完成远距离投射作业，两侧对称的弯形弹力臂采用层压木质结构模拟传统筋角复合弓的受力特性，臂身通过张紧的弦线连接中部投射滑台，中部的大直径木质齿轮作为核心传动部件，与下方的棘爪锁止机构配合，既可以通过齿轮转动带动弦线后移完成蓄能，也能通过棘爪卡合实现不同档位的蓄力锁止，适配不同投射距离的使用需求。设计过程中充分考虑了木质材料的受力特性，底部承托框架采用三角斜撑结构强化整体刚性，所有受力节点都嵌入了金属包边加固，避免木质构件在反复蓄力过程中出现开裂变形；投射滑台采用平直的木质导轨设计，与底座上的导向槽紧密配合，保证投射过程中滑台运行平稳不偏移，前端的投射杆采用轻量化硬质木材制作，降低蓄力阶段的额外负载。整体外形采用对称式布局，底部矩形底座的长宽比例控制在3:2左右，放置时无需额外固定即可保持稳定，两侧弹力臂向上扬起的高度不超过底座长度的1.2倍，整体外轮廓无尖锐外凸部件，安装摆放时仅需预留前后各一倍投射行程的操作空间即可，适配展厅展柜、教学操作台等多种摆放场景。装置的操作逻辑十分顺畅，转动齿轮即可带动弦线后移，扳动侧面的释放扳机即可解除棘爪锁止，弹力臂回弹带动弦线推动投射杆沿滑台快速前移，完成投射动作，整个传动过程无冗余部件，所有构件都同时承担结构支撑与功能实现的作用，充分体现了早期机械设计中实用为先的核心思路。
