游梁式抽油机实体造型设计方案

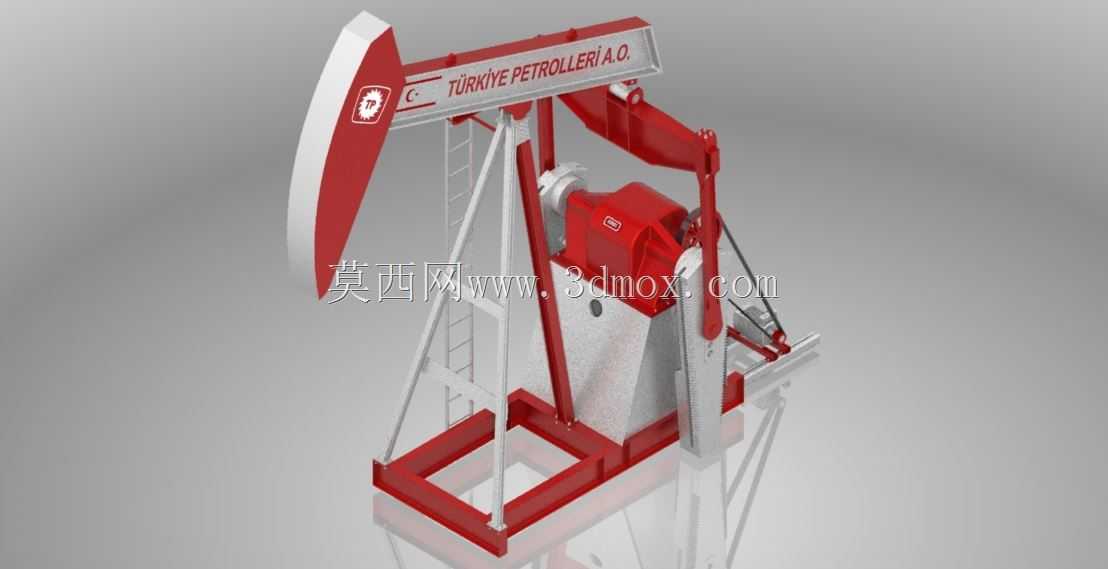

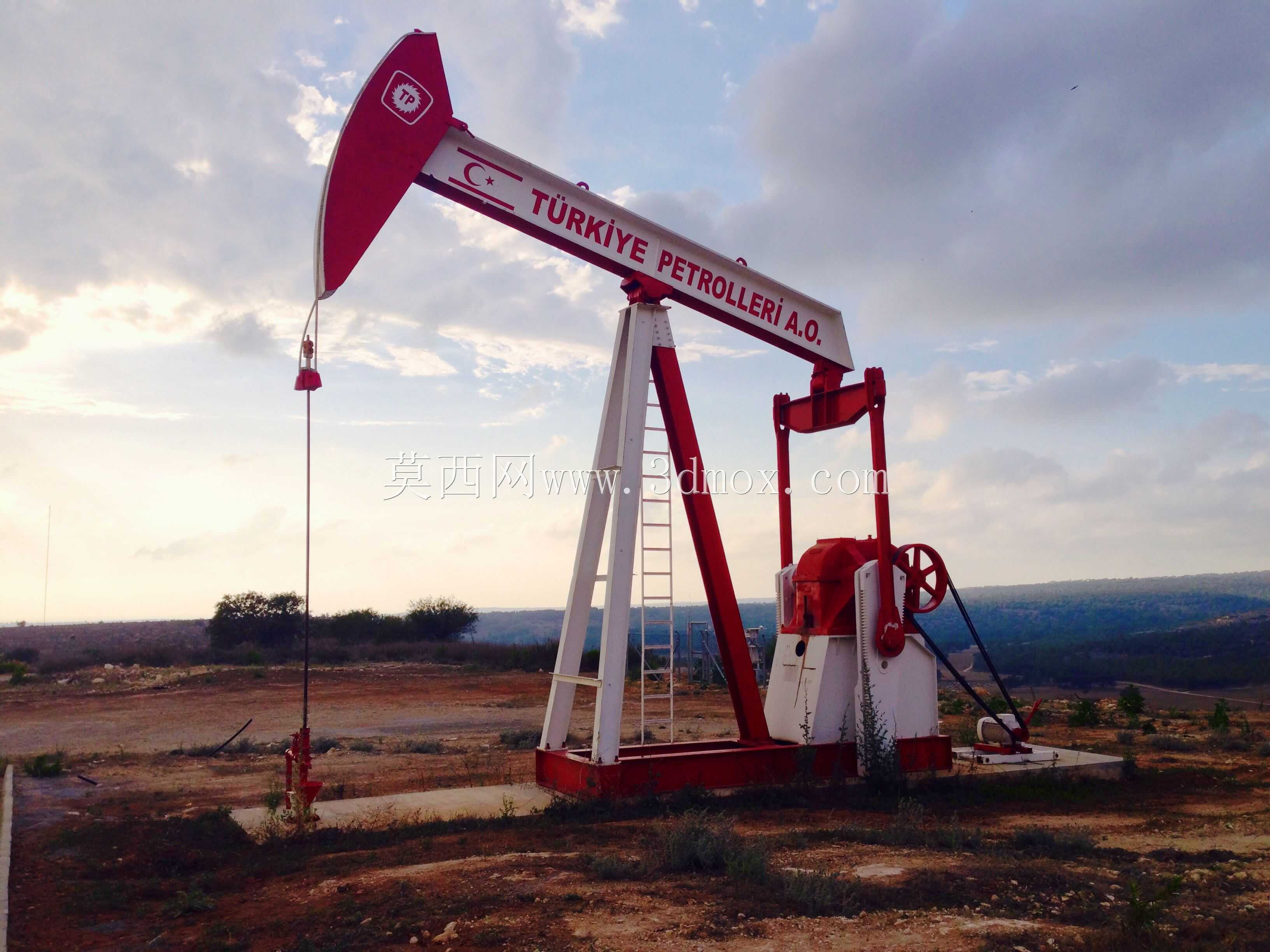

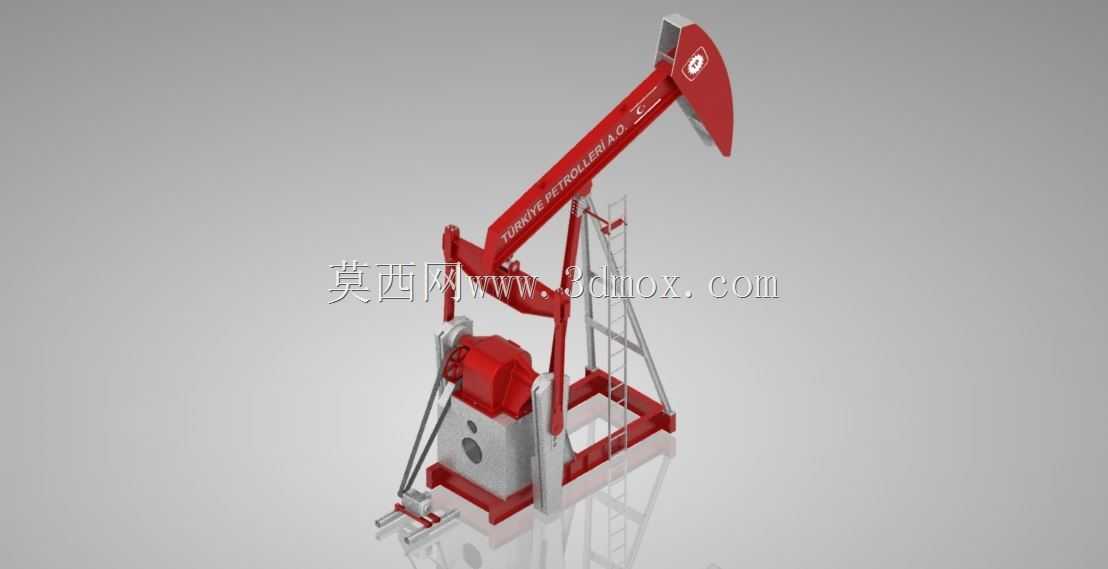

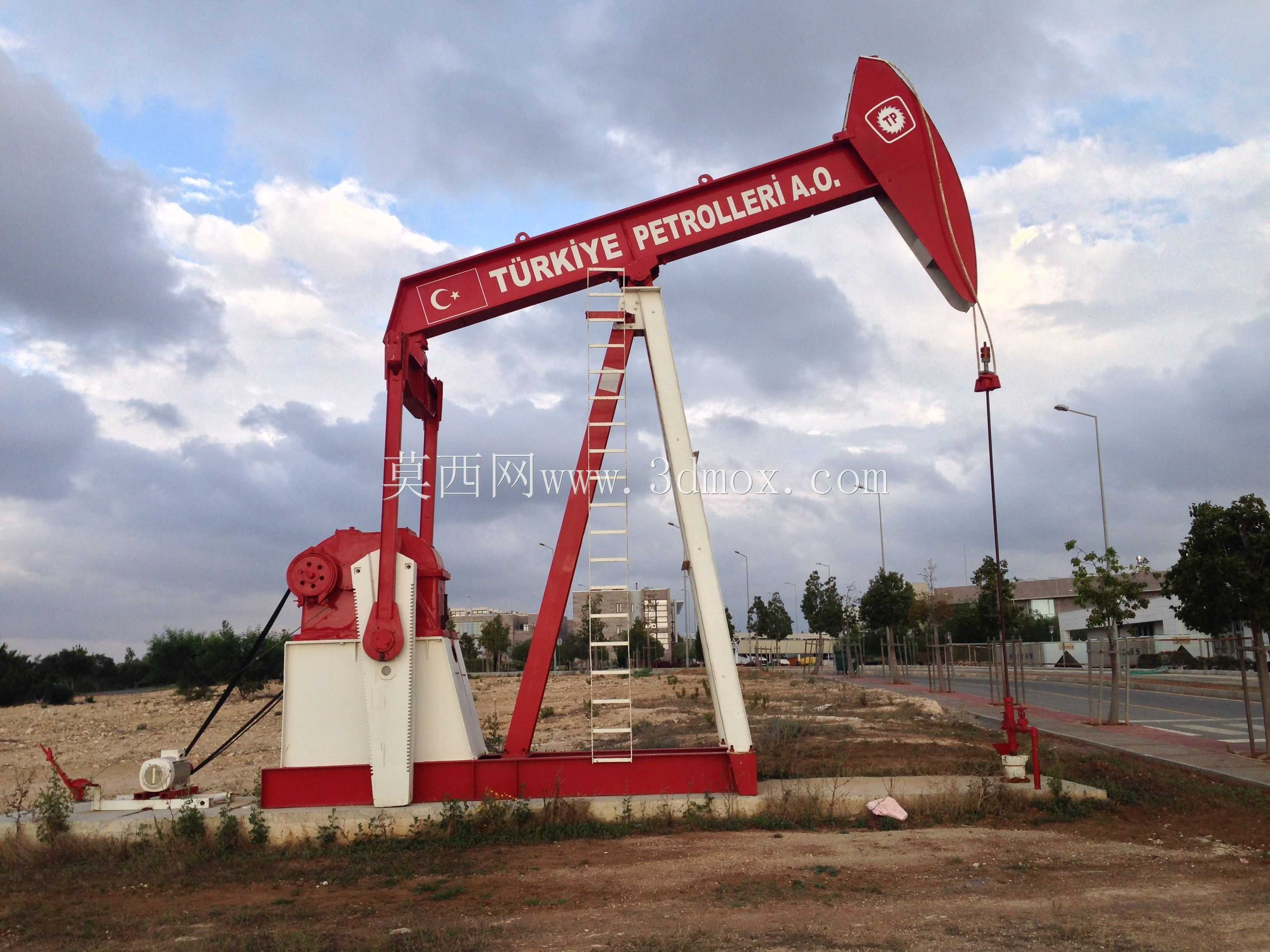

本次设计的游梁式抽油设备，是陆上油田原油开采环节的核心地面举升装置，广泛应用于常规稀油、稠油区块的有杆采油作业场景，承担着将井下数百米至数千米地层中的原油持续举升至地面的核心功能，是目前陆上油田应用占比最高的机械采油设备，适配绝大多数中低产井的长期连续生产需求。从实际作业场景来看，这类设备通常安装在油田井场的水泥基础之上，长期暴露在野外露天环境中，需要耐受风沙、高低温、雨雪等复杂气候条件，同时要满足24小时不间断连续运转的可靠性要求，因此结构设计上优先保障运行稳定性与维护便捷性。设备核心功能是通过曲柄连杆机构将减速箱输出的旋转运动，转换为游梁的上下往复摆动，进而带动驴头悬点连接的抽油杆柱做上下冲程运动，配合井下抽油泵完成原油的抽吸与举升，整套传动结构经过数十年的现场验证，故障率低、载荷适配范围广，可根据井深、产液量的不同调整冲程、冲次参数，匹配不同油井的生产需求。本次实体造型设计完全参照现场实际服役设备的结构比例完成，整体采用对称式桁架支撑结构，底部为方形焊接底座作为安装基准，安装时需要与预埋的地脚螺栓精准对位，底座上方依次布置减速箱安装位、曲柄平衡机构、支架支撑位，游梁通过中央轴承座铰接在支架顶端，尾部连接连杆与曲柄机构，前端安装弧形驴头，悬点载荷通过驴头的弧形轨迹始终保持与井口中心对中，避免抽油杆柱承受偏载磨损。设计过程中重点还原了设备的实际装配关系，所有铰接点的转动间隙、平衡块的调节行程、支架的斜撑受力角度都参照真实设备的工程逻辑设置，红色涂装部分对应设备的运动构件与安全防护结构，灰白色部分为固定支撑底座，既还原了现场设备的视觉特征，也清晰区分了不同功能的结构模块。从安装边界来看，设备整体占地范围由底部底座尺寸决定，安装时需要在井口周边预留足够的操作空间，满足日常巡检、润滑保养、平衡块调整、易损件更换的作业需求，游梁上下摆动的最大水平、垂直行程范围内不能布置其他管线或设施，避免设备运转过程中发生干涉。整套造型完整还原了采油现场核心举升设备的结构特征，可用于石油装备教学演示、井场布局规划模拟、采油作业流程可视化展示等场景，结构细节贴合工程实际，能够直观展现游梁式抽油设备的运动原理与结构组成。
