弧形定位夹紧夹具零件结构设计

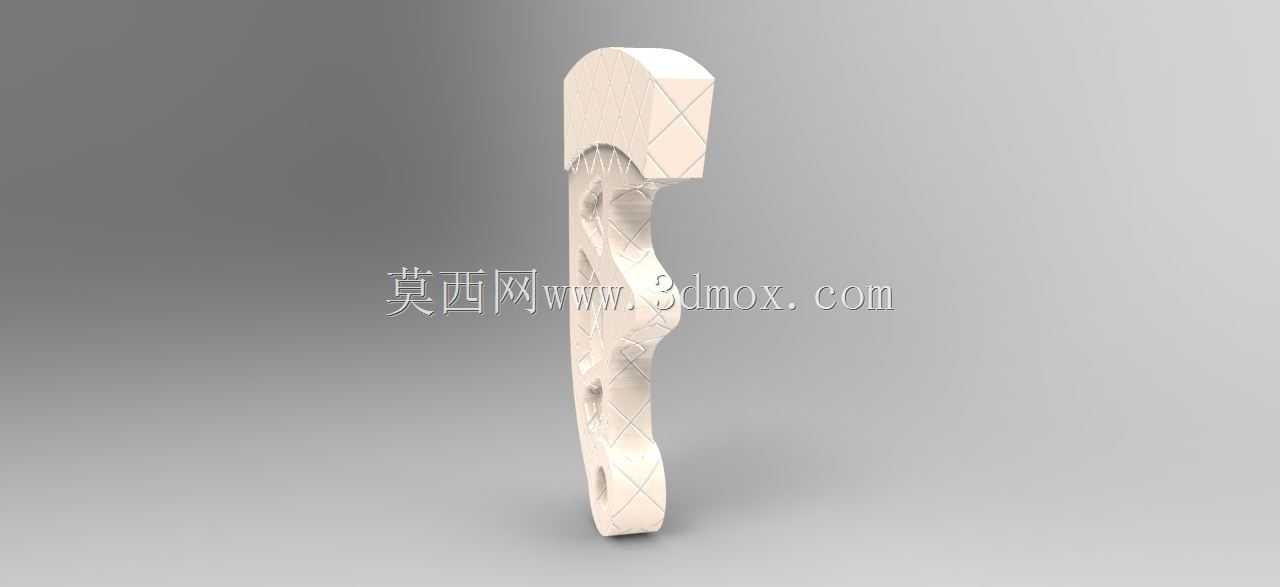

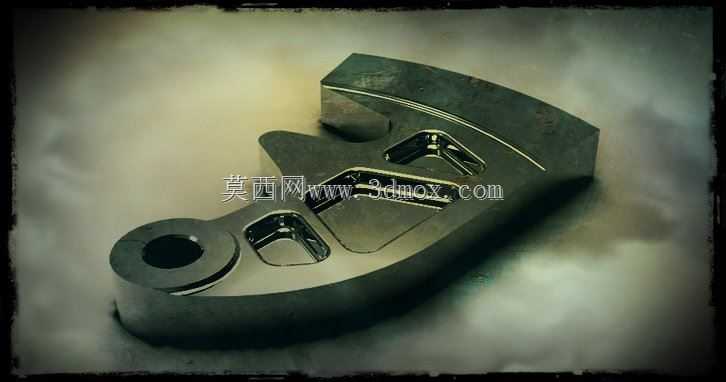

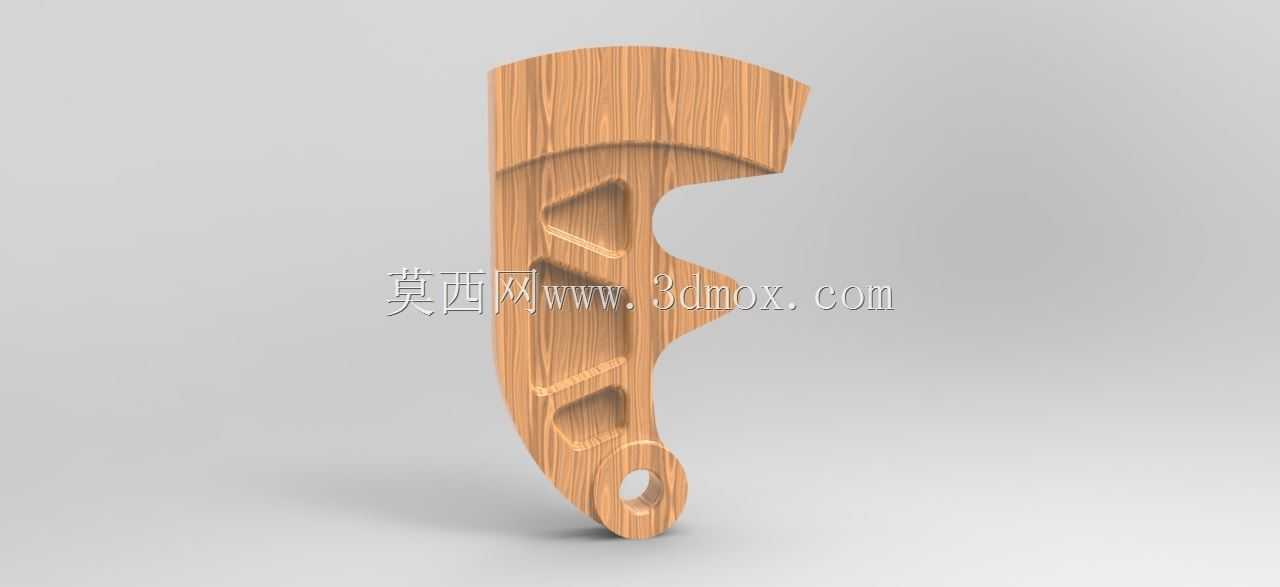

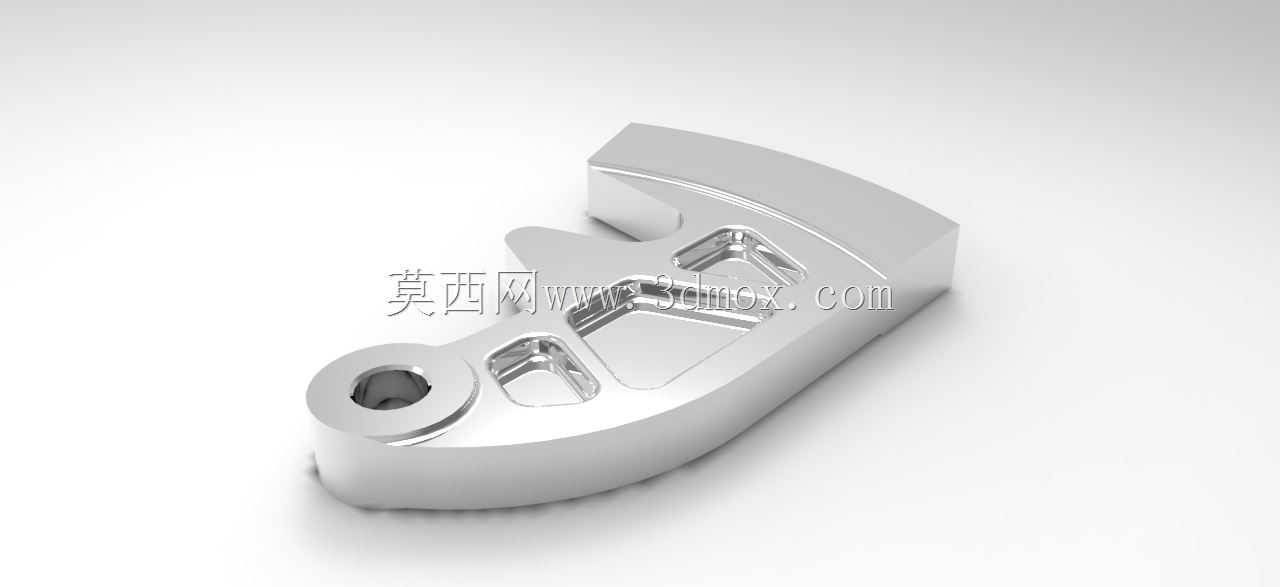

该弧形夹紧零件是工装夹具系统中的核心执行构件，主要应用于多工位机加工装、焊接定位工装、装配流水线定位治具场景中，承担工件侧向定位与夹紧锁固的核心功能，适配异形曲面工件、弧形轮廓零部件的装夹需求，可有效避免传统平口钳、直压式夹具对弧形工件表面造成的压伤、定位偏移问题，在精密零部件加工、小型结构件焊接、非标自动化装配工位中有着广泛的适配性。从功能特性来看，该零件采用一体化弧形基体结构，一端设置带沉台的圆形安装孔，可通过锁紧螺栓与夹具基座实现铰接固定，能够以安装孔为轴心完成小角度摆动，实现夹紧动作的开合行程；基体上开设的多组异形镂空槽，一方面是为了减轻零件自身重量，降低夹紧动作的驱动负载，提升开合响应速度，另一方面镂空槽的加强筋结构可在减重的同时保证基体的结构刚性，避免长期受夹紧反力出现形变断裂；零件的弧形工作边经过轮廓精度优化，能够与对应弧形工件的外轮廓实现面接触贴合，相比点接触、线接触的夹紧结构，可大幅分散夹紧应力，防止薄壁工件装夹变形。从设计思路来看，该零件在初始设计阶段就充分考虑了工装的实际使用工况：针对机加工场景中切削力带来的振动问题，基体厚度做了梯度加强设计，靠近安装铰接端的厚度更大，能够承载更大的锁紧力矩，工作端的轮廓做了圆角过渡处理，避免刮伤工件表面；零件上的镂空槽同时兼顾了排屑需求，在机加工装使用场景中，金属切屑可顺着镂空槽排出，不会堆积在夹紧面与工件之间影响定位精度。从安装边界与尺寸适配来看，该零件的铰接安装孔为标准通孔规格，可适配行业通用的M10-M12规格锁紧螺栓，安装沉台的深度可覆盖标准垫片与防松垫圈的安装空间，不需要额外加工避让位；零件的整体摆动行程控制在15度以内，开合时不会与夹具上的其他定位元件、气动液压驱动元件产生运动干涉，弧形工作边的曲率半径适配直径80mm-120mm区间的弧形工件，可覆盖多数小型弧形结构件的装夹需求，安装时仅需要将铰接端固定在夹具基座的对应安装位，配合驱动端的气缸、油缸或者手动锁紧螺栓，即可完成整套夹紧动作的组装调试，不需要额外做复杂的适配加工。
