桌面级FDM熔融沉积成型3D打印机结构设计

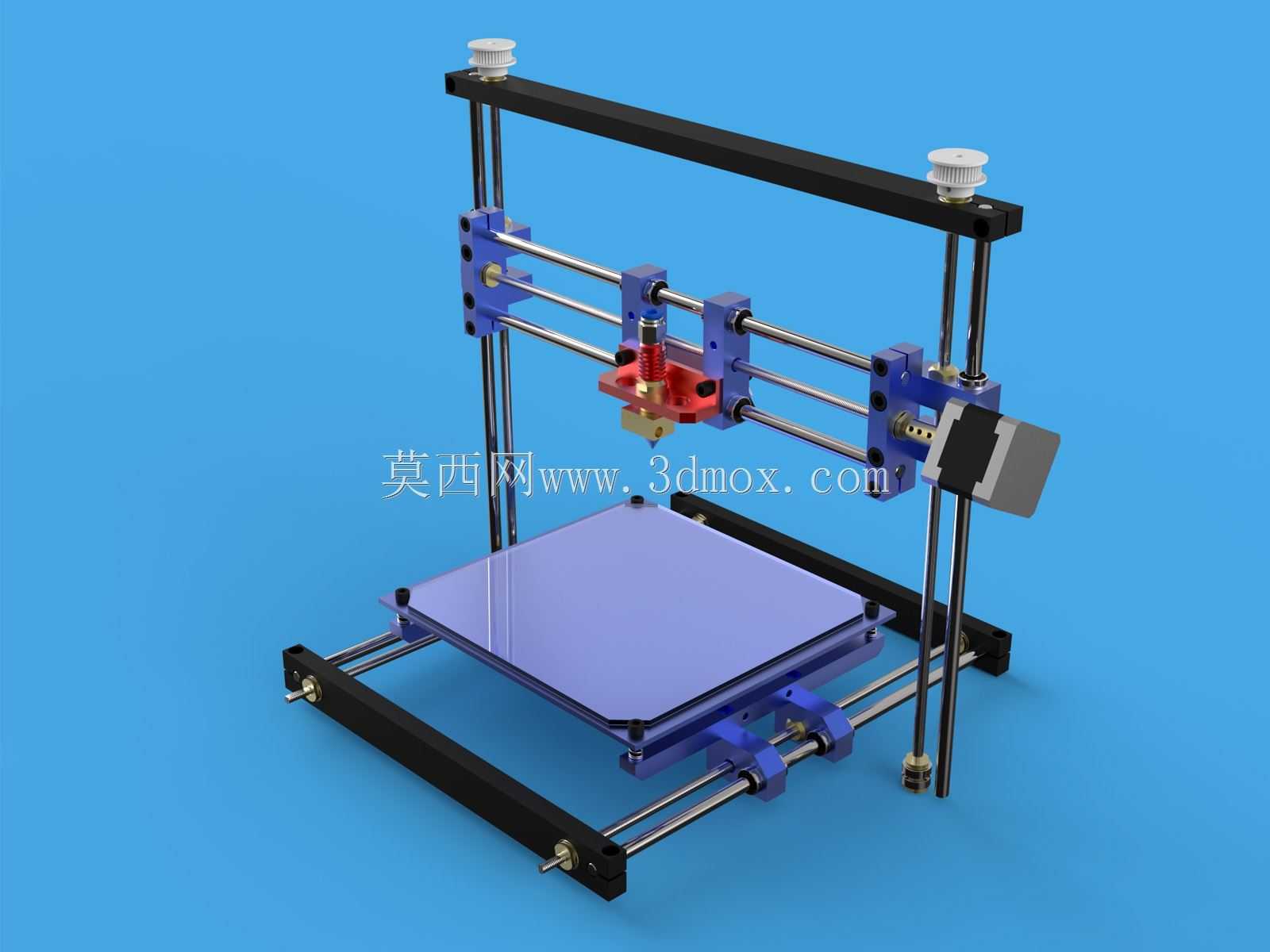

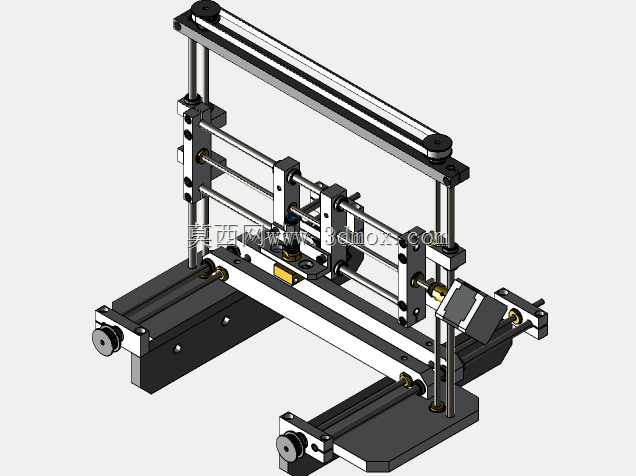

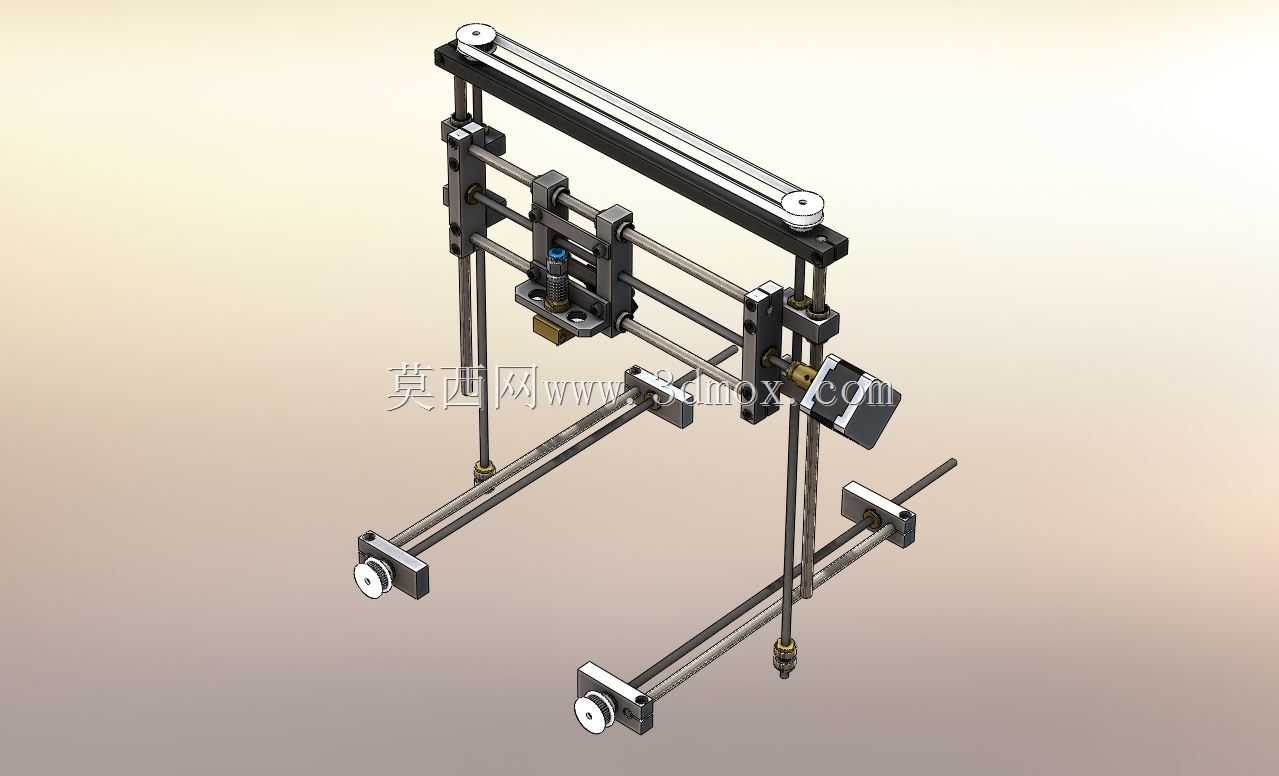

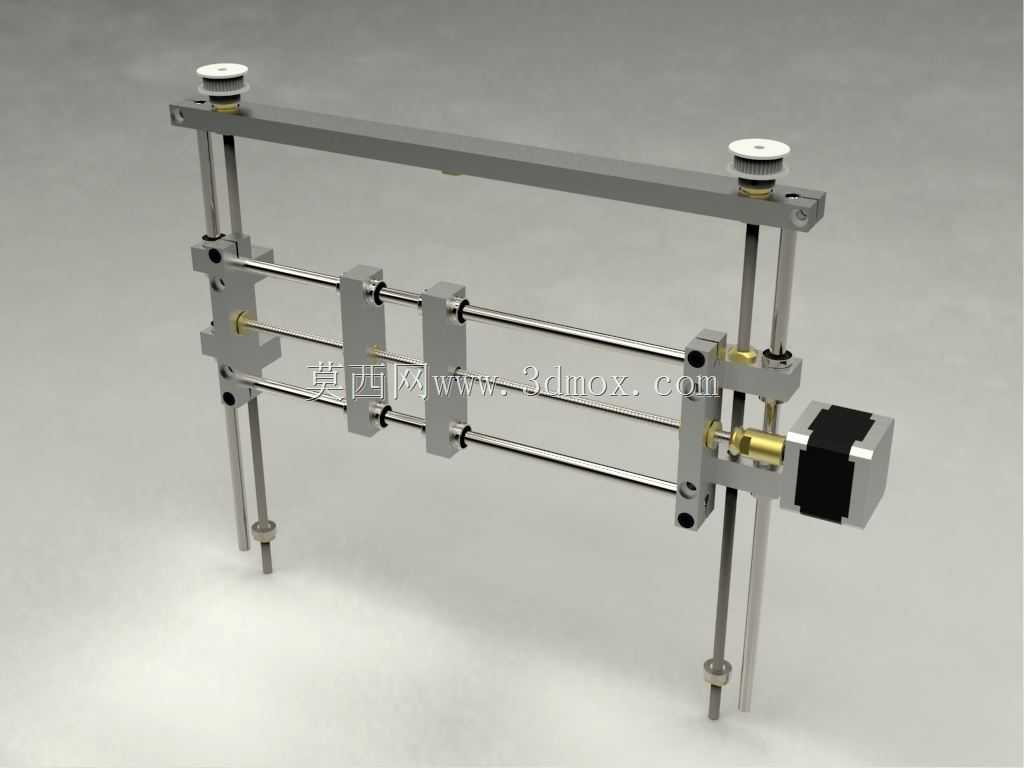

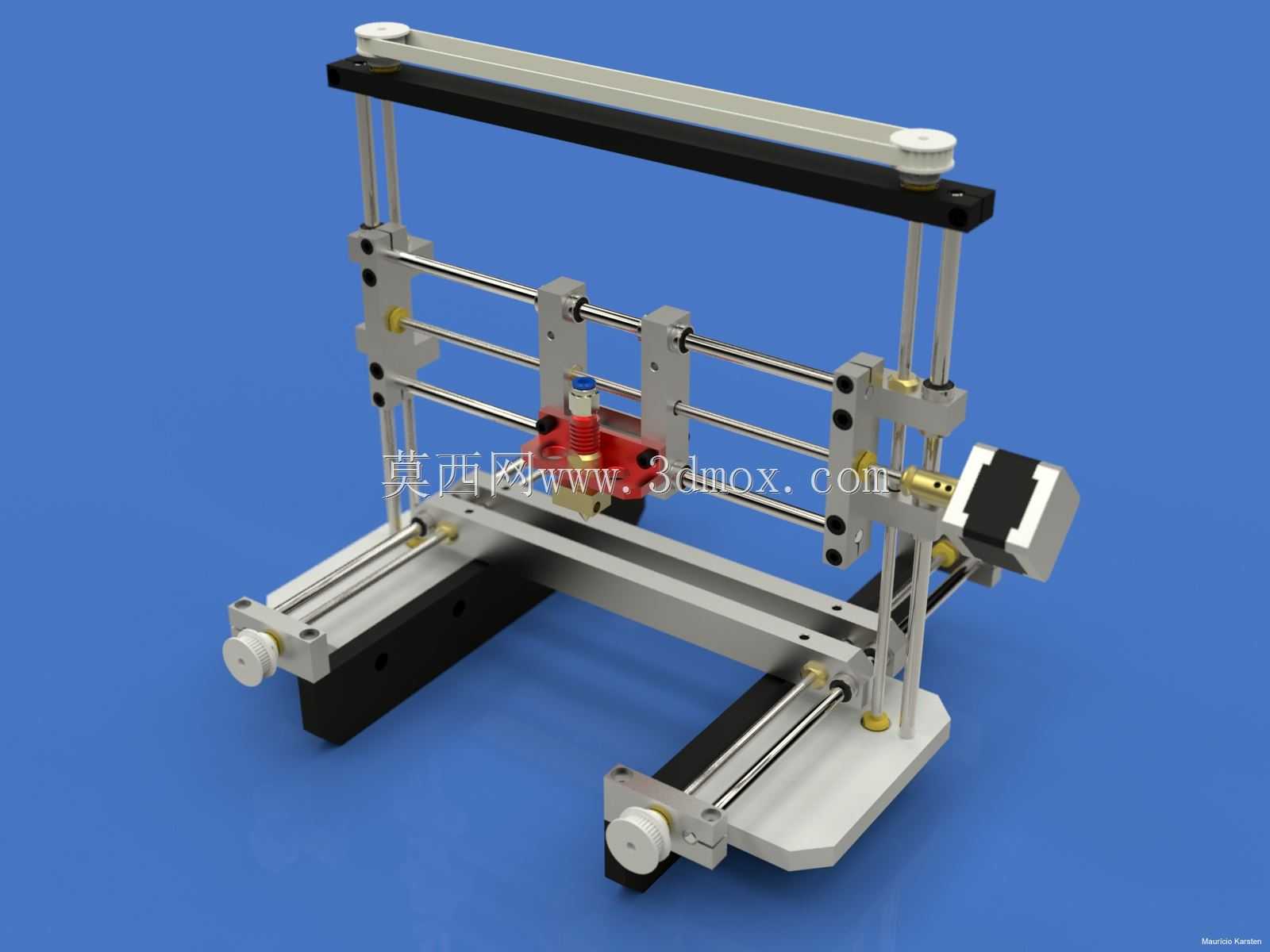

这款桌面级熔融沉积成型设备，主要面向个人创客、教育实训场景以及小型产品打样需求，可满足日常创意模型制作、教学演示、非标小零件快速试制的使用场景，能够将三维数字模型逐层堆叠为实体塑件，无需额外开模工序，大幅缩短创意落地的验证周期。设备整体采用开放式框架布局，核心运动结构依托平行光轴导轨搭建，X轴负责挤出热端的横向移动，Y轴承载打印平台完成纵向进给，Z轴通过双侧丝杆传动带动X轴模组实现垂直方向的层厚进给，三轴运动均采用光轴搭配线性滑块的导向形式，兼顾运动顺滑度与装配调试的便捷性，框架主体采用标准铝型材拼接，无需复杂焊接工序，用户可自行完成组装与精度校准。挤出热端组件集成了加热块、喷嘴与散热结构，可适配常规PLA、ABS等通用熔融耗材，加热块可快速将耗材加热至熔融状态，配合远端送料或近端送料结构将耗材均匀挤出，喷嘴出料路径正对打印平台中心，保证成型过程中出料落点的精度可控。打印平台采用平整板材作为成型基面，可搭配美纹纸、PEI膜等辅材提升模型首层附着力，平台下方设置调节旋钮，可手动完成平台调平操作，保证喷嘴与平台间距在全幅面内保持均匀，避免出现首层翘边、出料粘接不牢的问题。设备整体安装边界适配常规桌面摆放需求，框架长宽尺寸控制在桌面可容纳范围内，整机高度满足Z轴最大打印行程的升降需求，不会占用过多办公或实训空间，所有传动部件均外露布置，方便日常维护与部件更换，用户可根据自身使用需求对挤出结构、传动组件进行改装升级，拓展设备的打印适配范围。设计过程中优先考虑了装配的容错性，各连接部位均预留了调节余量，即使是初次接触3D打印的用户，也可参照装配关系完成整机搭建，运动部件的选型均采用通用标准件，后期更换配件无需定制特殊规格，大幅降低了设备的使用与维护成本，可满足入门级用户从组装调试到实际打印的全流程使用需求。
