四槽马耳他十字槽轮间歇传动机构

该四槽马耳他十字槽轮机构是典型的间歇式传动构件，广泛应用于各类需要实现周期性转位、间歇进给的自动化生产场景中，常见于多工位转盘装配线、包装机械的送料工位、电影放映机的胶片牵引结构、轻工机械的分度转位单元，能够将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现工位间的精准步进切换，保障各工序在停歇阶段完成对应加工、装配、检测动作，避免连续运转带来的工序错位问题。

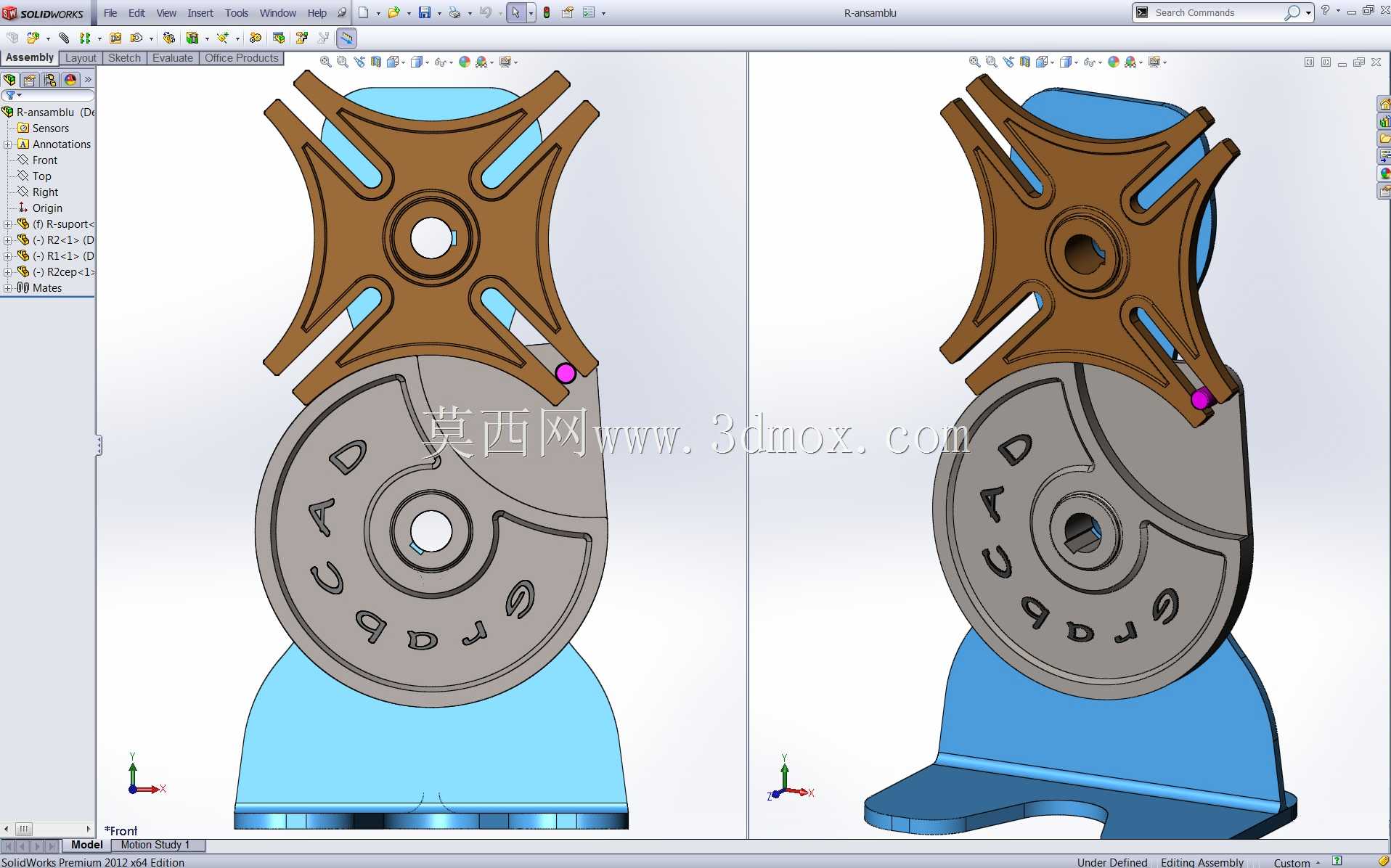

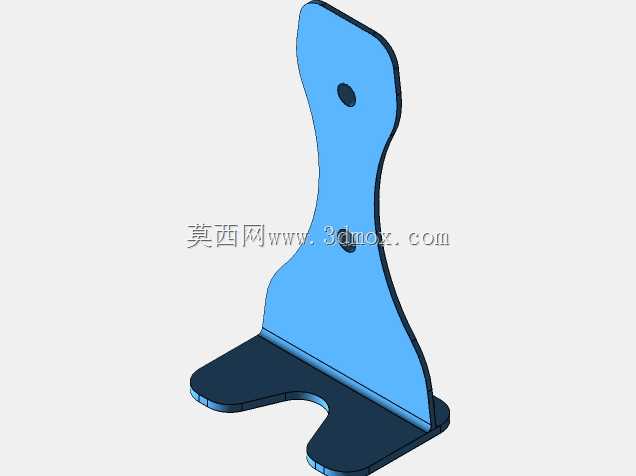

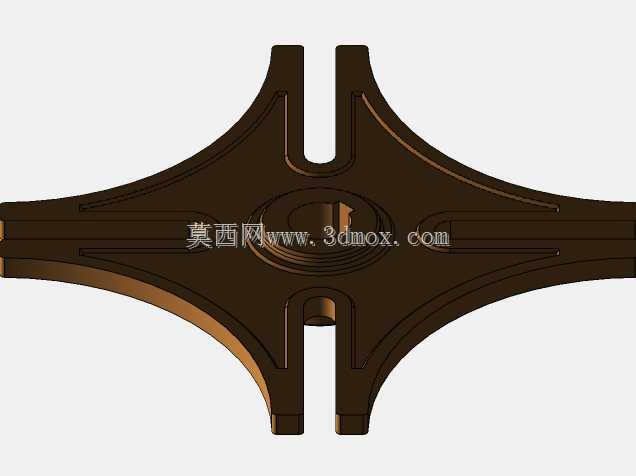

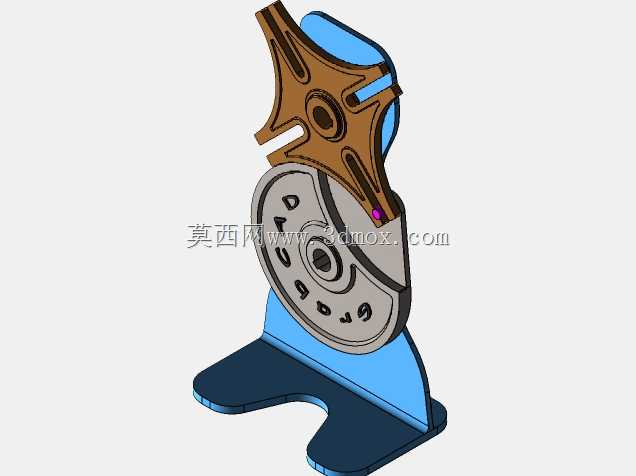

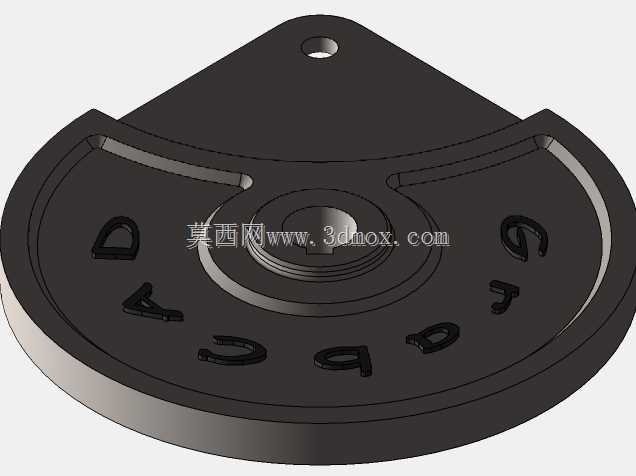

该机构核心由带圆柱销的主动拨盘、四径向槽的从动槽轮以及配套支撑基座组成，主动拨盘连续回转时，圆柱销进入槽轮的径向槽时会拨动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘的外凸锁止弧贴合卡紧，让槽轮保持固定静止状态，直到圆柱销进入下一个径向槽再次驱动槽轮转动，以此实现每次90度的定角度间歇转位，传动过程无额外电控元件即可实现稳定的分度动作，结构可靠性极强，适合高速轻载的间歇传动场景。

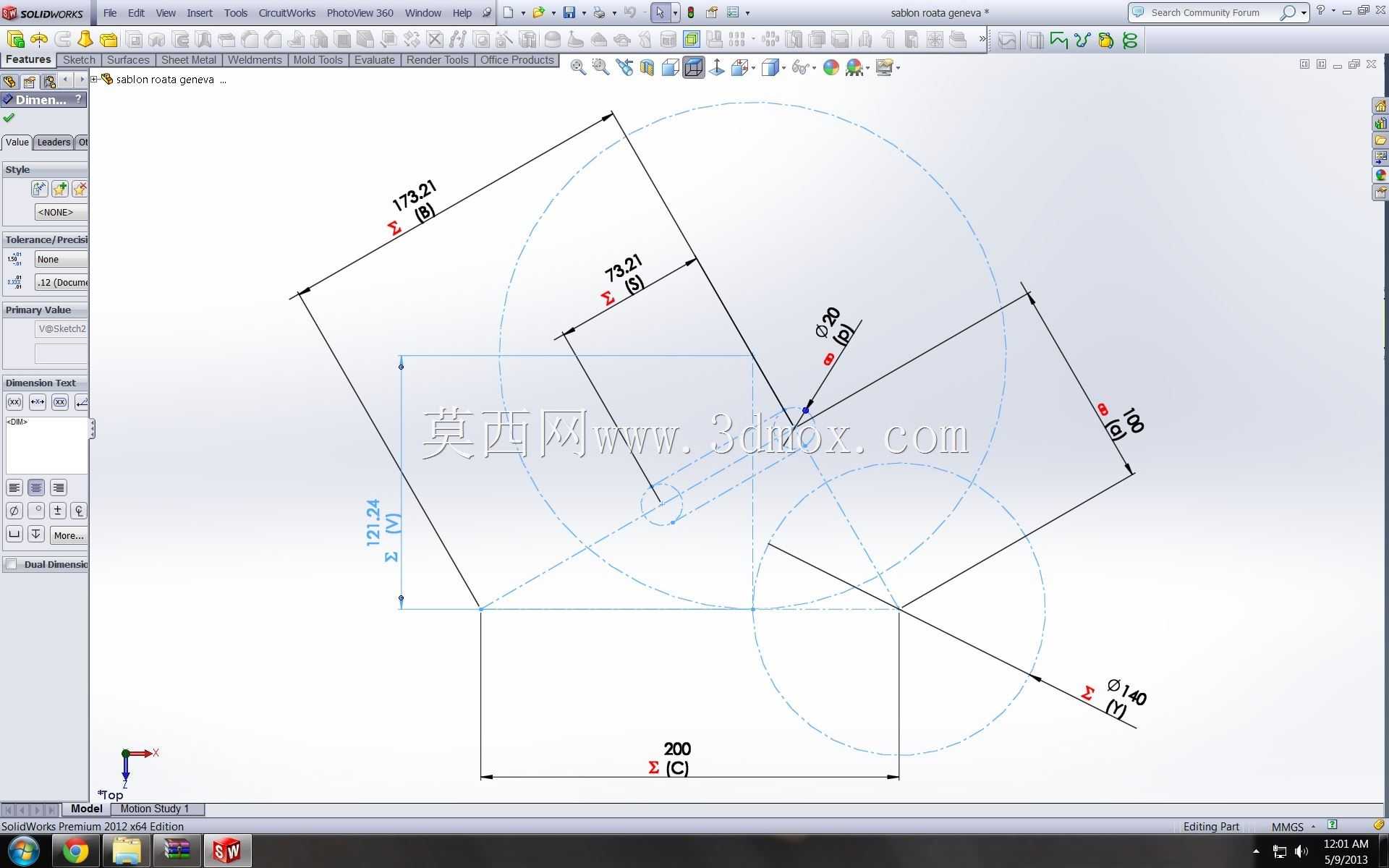

设计过程中严格遵循槽轮机构的运动学几何约束，主动拨盘的回转中心与槽轮回转中心的中心距、拨盘上圆柱销的回转半径、槽轮径向槽的深度与宽度均经过运动学校核，确保圆柱销进出槽道时无刚性冲击，锁止弧的配合间隙控制在合理范围，既避免停歇阶段槽轮出现窜动，又防止转动阶段出现卡滞干涉。支撑基座采用立式安装结构，底部预留平整安装面与固定孔位，可直接通过紧固件安装在设备台面上，整体结构紧凑，传动副外露便于观察运动状态，也方便日常维护时的润滑与检修。

从安装边界来看，该机构整体占用空间小巧，主动轴与从动轴平行布置，轴端可配套带轮、齿轮等传动件接入设备动力系统，槽轮的输出端可直接连接多工位转盘、送料辊等执行构件，无需额外添加复杂的分度控制结构，能够大幅简化间歇传动工位的机械结构设计，降低设备制造成本，同时纯机械传动的特性让其在多粉尘、强电磁干扰的复杂工业环境下也能稳定运行，不会出现电控分度系统的信号干扰、程序故障等问题，适合长期连续运转的生产设备使用。
