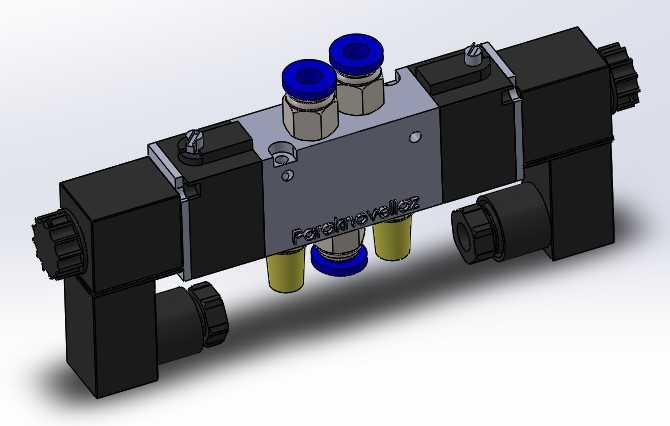

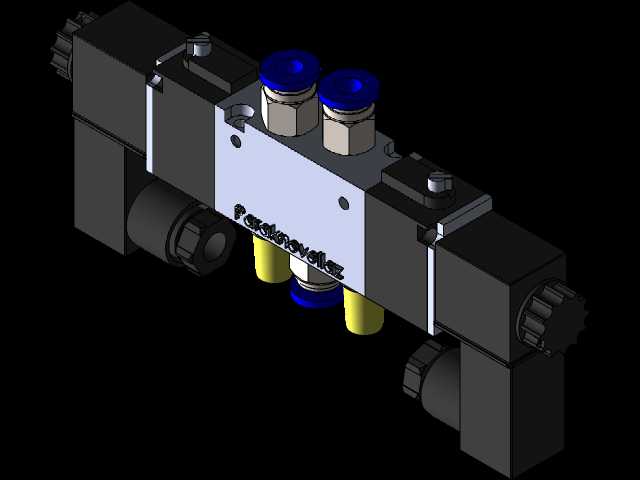

双电控带快插接头气动换向电磁阀

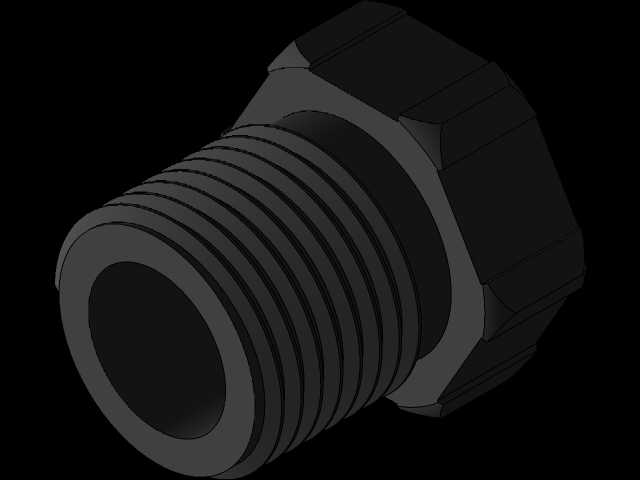

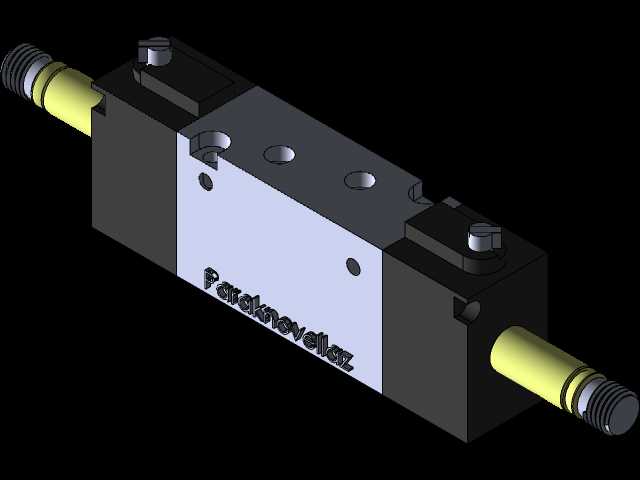

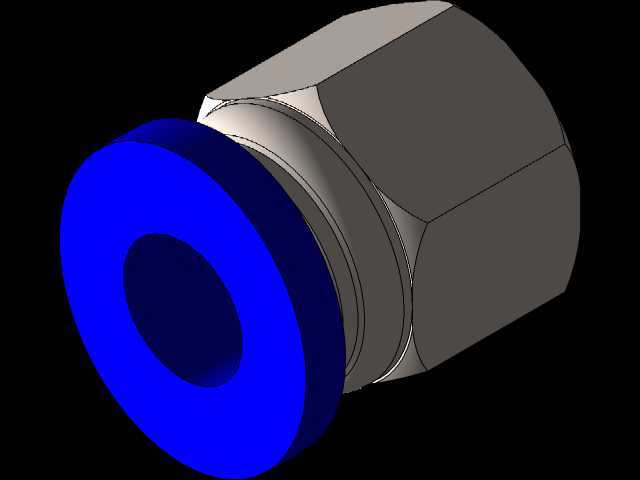

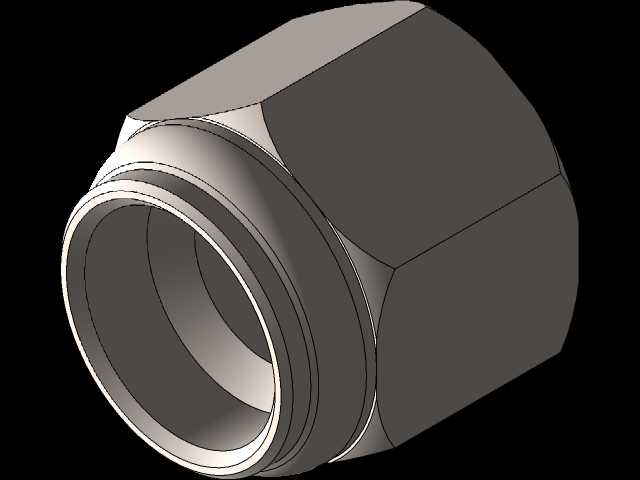

这款双电控气动换向阀是气动控制系统里的核心执行控制元件，主要应用在工业自动化生产线的气路管控场景中，覆盖轻工包装、电子装配、机床气动夹具、自动化物料输送等多个需要压缩空气驱动执行机构的作业领域，用来切换压缩空气的流通路径，实现对气缸、气动马达等气动执行元件的动作方向控制，完成设备的夹紧、移位、升降、分度等自动化动作。该阀采用双电磁线圈驱动结构，相比单电控弹簧复位阀，具备双位置记忆特性，当任意一侧线圈获得电信号后，阀芯会切换到对应工位，即使该侧线圈断电，阀芯也会保持当前工位状态，直到另一侧线圈获得电信号才会切换工位，这种特性可以有效降低设备运行时的线圈功耗，也能避免突发断电导致气路误复位引发的生产安全问题。阀组的进气与工作气口集成了快插式气管接头，无需额外缠绕生料带或者搭配卡套接头，现场布管时可以直接将对应外径的PU气管插入接头即可完成密封连接，大幅缩短气路装配的工时，排气口采用独立的消音接口设计，可以直接安装消声器降低排气时的气流噪音，改善车间作业环境。在设计层面，这款阀的主体采用硬质阳极氧化铝合金作为阀身基材，兼顾结构强度与轻量化需求，内部阀芯采用精密研磨的硬密封配合结构，滑动阻力小，换向响应速度快，长期往复动作也不会出现卡滞或者内泄漏超标的问题；两侧的电磁线圈采用环氧树脂灌封结构，具备不错的防尘防潮能力，适配车间多粉尘、存在少量切削液飞溅的复杂工况。从安装边界来看，阀组整体采用规整的长方体布局，两侧电磁线圈的外轮廓与阀身保持齐平，底部预留了标准的汇流板安装定位孔，可以单只独立安装使用，也可以多只并排组装在汇流板上组成阀岛，适配多回路的复杂气路控制需求；阀身的气口布局采用上下对称排布，接线端子位于线圈顶部，现场布线时不会与气管产生干涉，安装时只需要预留出接线与气管插拔的操作空间即可，不需要额外预留过大的设备安装空间，能够很好适配紧凑型自动化设备的内部安装要求。
