带滚轮摆杆式微动限位开关结构设计

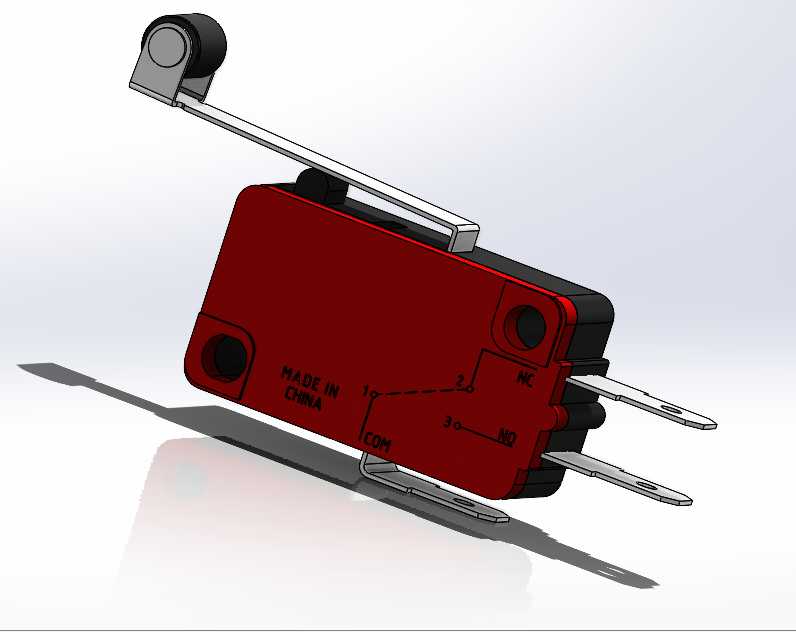

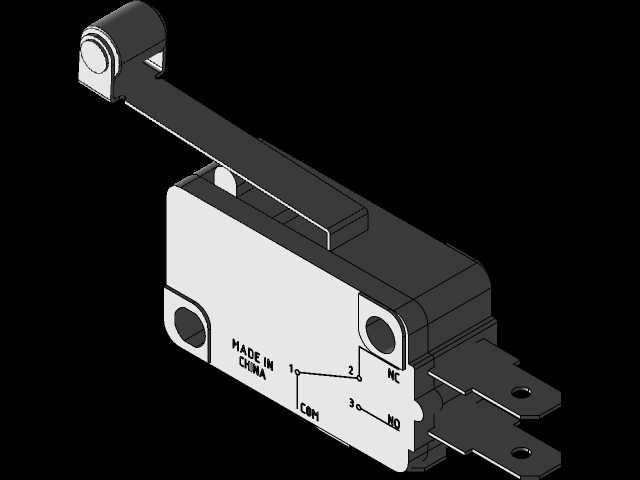

这款带滚轮摆杆的微动限位开关，是工业自动化控制回路里极为常用的机械式位置检测元件，广泛适配各类自动化生产线、机床设备、输送装置、家电产品、起重运输设备的位置限位、行程保护、状态切换场景，可在设备运动部件抵达预设位置时快速触发电路通断信号，实现设备的行程限位、到位检测、安全联锁、状态切换等核心功能，是低压控制回路里保障设备运行安全、实现动作逻辑切换的基础元件。从功能特性来看，该款限位开关采用微动触发结构，内部搭载速动触点机构，仅需极小的触发行程即可实现触点的快速通断，有效避免触点缓慢分合产生的拉弧烧蚀问题，大幅提升触点使用寿命与工作可靠性；摆杆末端加装尼龙滚轮，在与被检测运动部件接触时可将滑动摩擦转化为滚动摩擦，既降低接触过程的磨损阻力，也避免刮伤被检测部件表面，适配高速往复运动的触发场景。从设计思路来看，整体结构采用模块化布局，红色绝缘基座作为核心承载结构，内部集成触点组件与弹簧复位机构，基座两侧预留的圆形安装孔可配合螺丝完成开关的快速固定，摆杆与基座的铰接处做了限位结构设计，可限制摆杆的超程摆动角度，避免外力过大损坏内部触发机构；背部伸出的三个插片式接线端子，采用标准化间距设计，可适配常规快插接线端子，无需焊接即可完成线路连接，大幅提升现场装配接线的效率。从外形尺寸与安装边界来看，整体基座采用紧凑型长方体布局，宽度与厚度适配常规电气安装槽的尺寸要求，摆杆自然状态下的伸出长度可覆盖常规设备的触发间距需求，滚轮的突出高度可保证与运动部件的可靠接触，安装孔的中心距符合行业通用的微动开关安装尺寸标准，可直接替换同规格的传统微动开关，无需对设备安装位做额外改造。开关外壳采用高强度绝缘阻燃材质，可耐受常规工业场景的振动、粉尘与温度波动，底部的金属支撑脚可辅助提升安装后的结构稳定性，避免长期受外力冲击出现安装松动的问题，在实际应用中可根据安装场景调整摆杆的初始角度，适配不同方向的触发需求，无论是垂直方向的下压触发还是水平方向的碰撞触发都可可靠工作，触发后依靠内部复位弹簧可快速带动摆杆与触点复位，为下一次触发动作做好准备。
