SMA母卡边缘射频连接插座结构设计

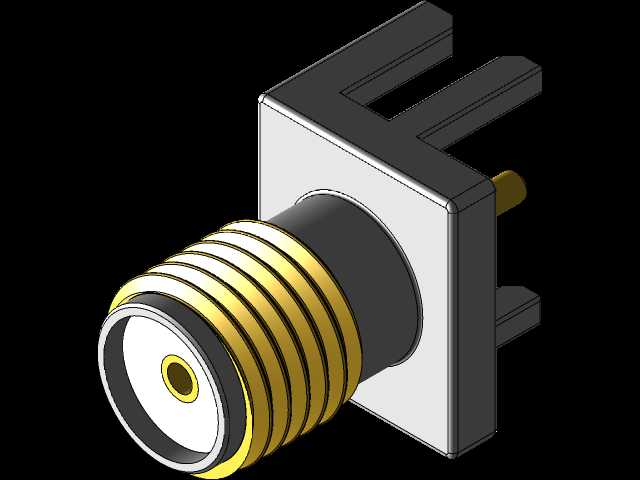

这款SMA母卡边缘插座是射频信号传输链路中应用极为广泛的互联部件，主要服务于各类无线通讯设备、射频测试仪器、微波通信模块、天线馈电系统的板端连接场景，在民用消费电子、工业无线传输设备、基站射频单元、航空航天机载通讯模块中都承担着高频信号稳定接续的核心作用，能够在DC至18GHz的宽频带范围内维持极低的信号回波损耗与插入损耗，保障射频信号传输的完整性与一致性。产品采用外导体内螺纹、内孔接触的标准SMA母端接口形式，接触件选用高弹性铍铜合金基材并做镀金处理，既保证了多次插拔后的接触可靠性，也能有效降低接触电阻、提升抗腐蚀能力，适配标准SMA公头连接器的快速插拔锁紧需求，连接后具备优秀的抗振动、抗冲击性能，可在复杂工况下避免连接松脱导致的信号中断。设计上采用卡边缘卧式贴装结构，专门针对PCB板边安装场景优化，安装法兰设置对称定位插脚与焊接引脚，能够直接卡在对应厚度的印制电路板边缘，通过引脚与板上焊盘实现焊接固定，无需在板身开设大型安装孔，极大节省了PCB板面的布局空间，尤其适合空间紧凑的射频前端模块、小型化通讯终端使用。外形设计上，主体金属外壳采用黄铜车削一体成型后镀金，外螺纹加工精度严格遵循SMA接口标准公差，保证与对接接头的螺配合顺畅无卡滞，法兰盘的方形结构在安装时能够提供稳定的限位支撑，避免焊接过程中连接器出现偏移倾斜；插脚的位置与尺寸经过精准校核，匹配常规厚度的射频电路板安装边界，焊接后连接器与板面保持平行，接口端面与板边的距离控制在合理范围，既不会因为突出过多增加设备整体尺寸，也不会因为内缩过多导致对接操作不便。内部绝缘介质选用低介电常数、低损耗的高频工程塑料，精准固定内导体与外导体的同轴度，将特性阻抗稳定控制在50Ω标准值，有效减少信号传输过程中的反射与驻波，保证高频段信号传输的稳定性。整体结构没有多余的冗余部件，在满足机械强度与电气性能要求的前提下尽可能压缩了整体体积，适配当下通讯设备小型化、集成化的设计趋势，安装后能够与电路板形成稳固的整体，耐受常规工业环境下的温度变化与机械应力，长期使用也不会出现接触性能下降的问题。
