25mm直径滚花铝制调节旋钮结构设计

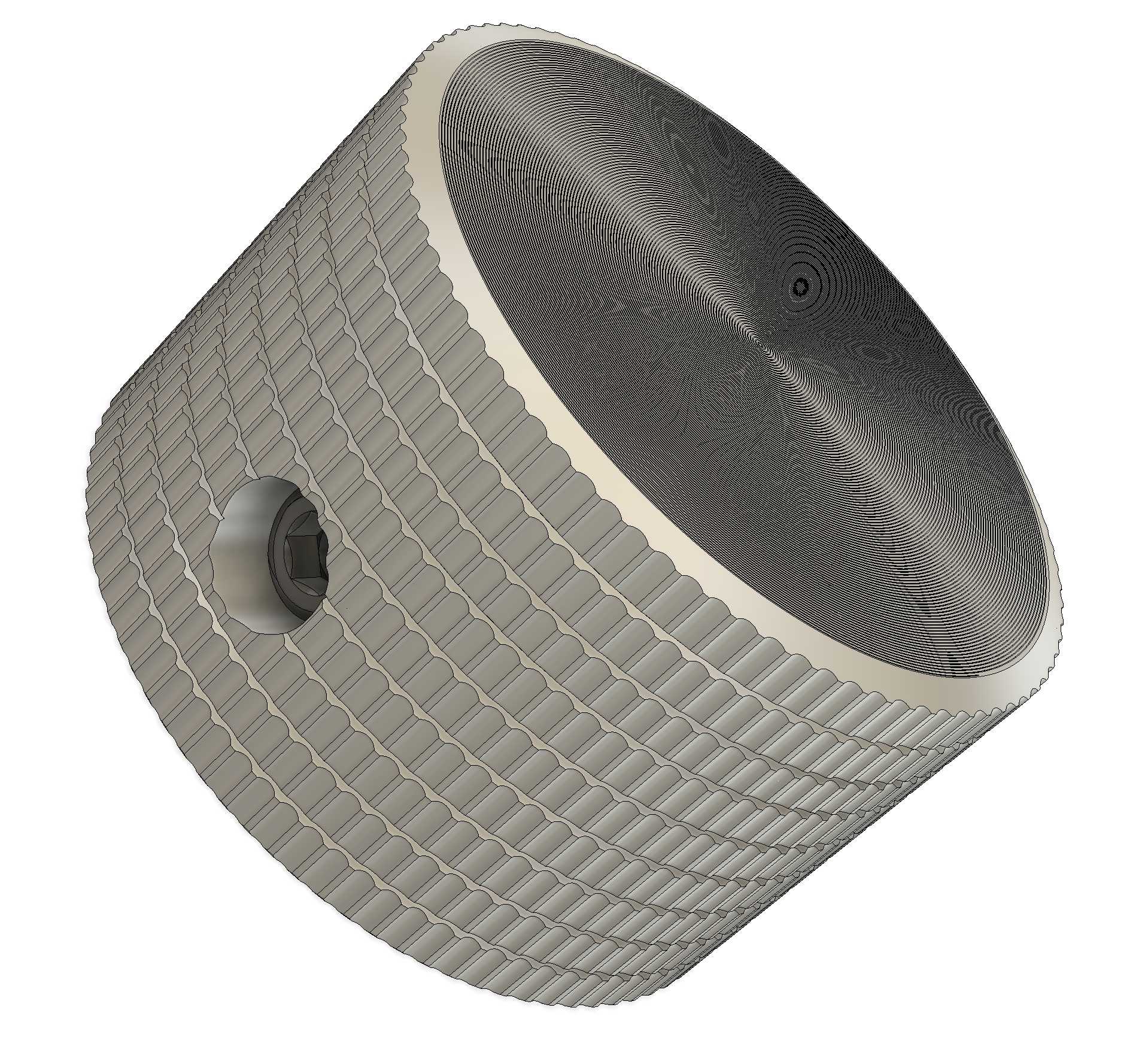

这款滚花铝旋钮是面向电子控制、工业测控领域开发的手动调节操作部件，主要适配各类旋转式电位计、增量型旋转编码器的调节轴端，广泛应用在工业控制操作台、音频调控设备、实验测试仪器、小型机电设备的参数调节界面上，是人机交互环节中直接承接操作人员手动输入的核心接触部件。在实际设备运行场景中，操作人员通过转动该旋钮，即可带动后端连接的电位计或编码器轴体转动，实现对设备输出参数、信号幅值、运行档位的连续调节，相比塑料材质旋钮，铝制基体拥有更好的导热性与结构强度，在长期高频操作场景下不易出现磨损开裂、老化变形的问题，能够适应工业现场存在一定温变、轻度油污的使用环境。产品整体采用6061铝合金作为加工基材，外形为截顶锥状的空心套筒结构，最大外径为25毫米，整体安装高度为15.5毫米，轴端适配孔直径为6毫米，侧面设置有紧定螺钉安装位，安装时将旋钮套入设备调节轴后，拧紧侧面的内六角紧定螺钉即可完成与轴体的刚性固定，无需额外的粘接或卡扣结构，拆装维护十分便捷，安装后旋钮外边缘与设备面板的预留间隙可控制在1毫米以内，不会出现晃动剐蹭面板的问题。设计过程中重点考量了手动操作的触感与防滑需求，旋钮外圆周面加工有多道环向排布的菱形滚花纹理，滚花的齿距与齿深经过反复调试，既能够保证操作人员手指接触时拥有足够的静摩擦力，即便手上带有薄汗或少量粉尘也不会出现打滑拧空的情况，又不会因为齿形过于尖锐划伤操作人员的手指。旋钮的端面边缘做了小尺寸的圆弧倒角处理，没有尖锐的加工棱角，日常操作触碰时不会产生割手感。内部空腔的尺寸经过精准核算，既能够完整容纳电位计或编码器的轴端突出部分，避免安装时出现轴端顶死旋钮内腔的问题，又尽可能控制了侧壁厚度，在保证整体结构强度的前提下降低零件自重，减少长期使用对调节轴端产生的额外径向载荷，延长后端电位计、编码器的使用寿命。侧面的紧定螺钉安装孔采用沉孔设计，螺钉拧紧后头部完全沉入旋钮侧壁内部，不会突出于滚花表面破坏操作触感，也不会在转动过程中勾挂操作人员的衣物或手套。
