四杆机构运动仿真分析三维建模作品

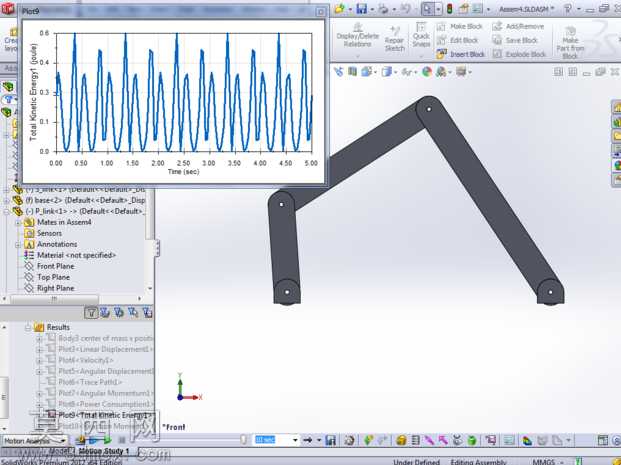

本作品为四杆机构的三维建模与运动动力学分析成果，建模阶段依托三维设计环境完成各构件的精准参数化绘制，首先根据平面四杆机构的运动学尺寸要求，依次创建机架、主动连架杆、连杆、从动连架杆四个核心构件，每个构件的铰接孔位、杆长比例、截面尺寸均经过参数化约束，确保各构件装配后铰接副的同轴度误差控制在建模精度允许范围内，避免后续运动仿真出现卡顿或错位问题。装配过程中采用同轴心、重合等标准配合约束还原铰接转动副的运动特性，未添加多余的过定位约束，保证机构具备确定的相对运动自由度，符合平面四杆机构的运动学基本原理。材质配置阶段，为各金属构件赋予了常用结构钢的材质属性，准确设置材料的密度、弹性模量、泊松比等物理参数，为后续动力学仿真提供可靠的物性基础，构件外观采用哑光金属质感的渲染设置，清晰区分不同构件的轮廓边界，便于观察机构运动过程中的姿态变化。运动仿真环节，为主动连架杆设置恒定转速的旋转驱动，通过运动算例求解器完成全周期的运动解算，同步采集从动件的运动参数，生成对应的动能变化时域曲线，直观呈现机构运动过程中的动力学特性波动规律，可清晰观察到机构在连续运转过程中动能随构件位置变化的周期性波动特征，验证了四杆机构急回特性对应的动力学响应规律。设计过程中重点考量了铰接位置的间隙对运动精度的影响，在建模阶段对铰接副的配合公差进行了合理预留，同时通过仿真参数的调试排除了构件运动干涉问题，确保机构在整个运动行程内各构件无碰撞、无卡滞。该建模成果可直接用于机械原理教学演示、连杆机构方案验证等场景，通过可视化的三维模型与量化的仿真曲线，将抽象的机构运动学、动力学理论转化为直观的可视内容，帮助理解平面连杆机构的运动传递规律与动力特性，也可为同类连杆机构的参数优化、结构改进提供基础的三维模型参考与仿真数据支撑。
