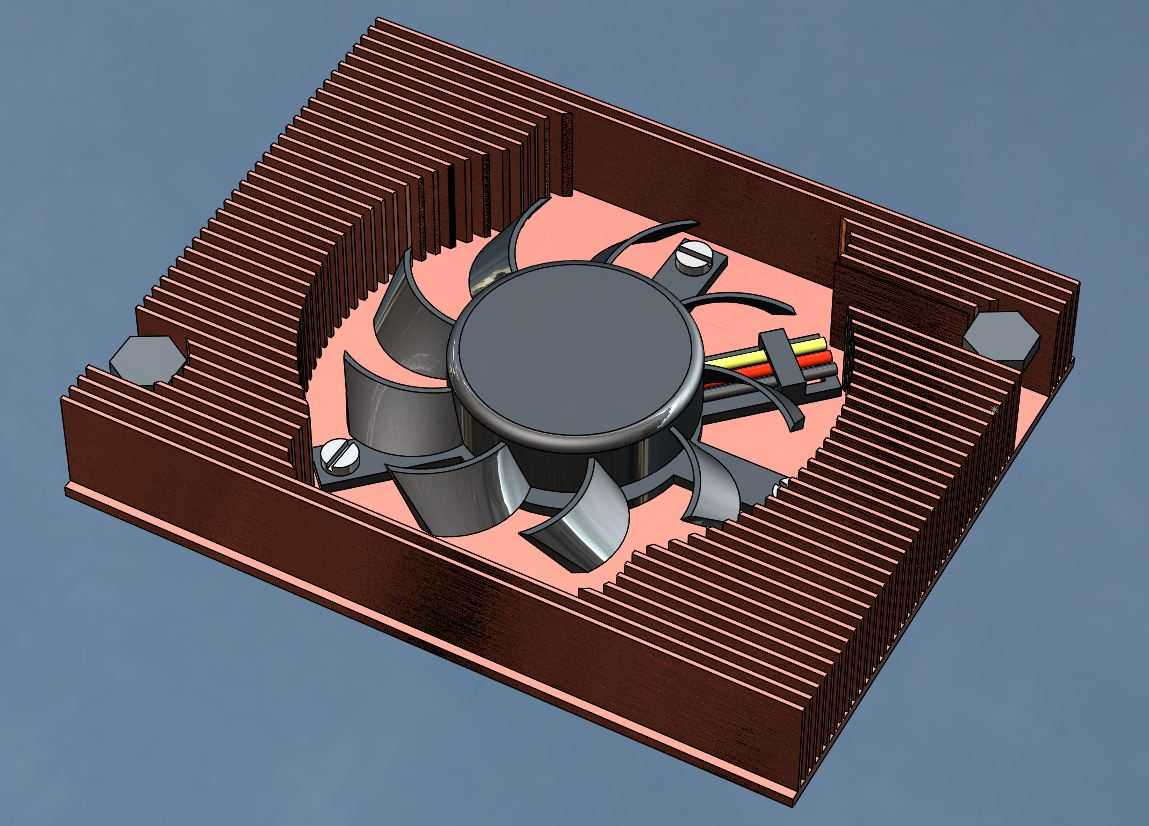

SC12L方形主动式CPU风冷散热器结构设计

这款SC12L方形风冷散热模组，主要面向紧凑型ITX机箱、嵌入式工控主板、低功耗工业计算板卡的散热场景，可适配TDP在65W以内的桌面级处理器、工业控制芯片、边缘计算模块，解决密闭狭小机箱内积热难散、高负载下芯片温度触顶降频的痛点，在迷你主机、工业触控一体机、车载计算终端、小型NAS存储设备中都能适配使用。

从功能特性来看，该模组采用主动式风冷散热方案，核心为七叶轴流风扇搭配铜底接触、铝制鳍片的散热结构，风扇采用三线PWM调速设计，可根据芯片实时温度动态调整转速，在低负载工况下降低转速减少运行噪音，高负载时拉满转速快速带走鳍片囤积的热量；鳍片采用插齿工艺与底座紧密结合，减少接触热阻，底座与芯片接触区域做了平整化处理，可搭配导热硅脂填充微观间隙，最大化热传导效率。

设计思路上，这款散热模组采用正方形对称布局，整体外轮廓为规整方形，四角预留了标准安装孔位，可适配主流115x、1200、1700等多平台的安装扣具，无需额外改造机箱或主板即可完成安装；鳍片采用放射状排布，围绕中心风扇形成环形风道，风扇吹出的气流可均匀覆盖所有鳍片区域，避免传统单侧鳍片结构存在的散热死角，同时方形外框可对气流起到导流作用，减少气流旁通损失，提升单位风量的散热效率。

安装边界方面，该模组整体高度控制在27mm以内，属于1U规格兼容的薄型散热方案，可适配厚度30mm以上的超薄机箱，不会与机箱侧盖、内存插槽、主板供电散热片产生安装干涉；四角安装孔的孔距符合行业通用标准，安装时只需对准主板孔位拧紧固定螺丝即可，安装公差控制在0.2mm以内，不会出现孔位偏移、底座压合不均的问题；风扇供电接口采用标准3pin插针，可直接插接在主板对应的风扇插针上，兼容绝大多数主板的风扇调速逻辑，无需额外转接线路。

在实际使用场景中，这款散热模组可在40摄氏度的环境温度下，将满负载运行的65W处理器核心温度压制在80摄氏度以内，风扇满转时的运行噪音控制在28分贝以内，不会对办公环境、工业现场造成明显的噪音干扰，兼顾散热效率与使用体验。
