Beaglebone Blue开源嵌入式开发板结构设计

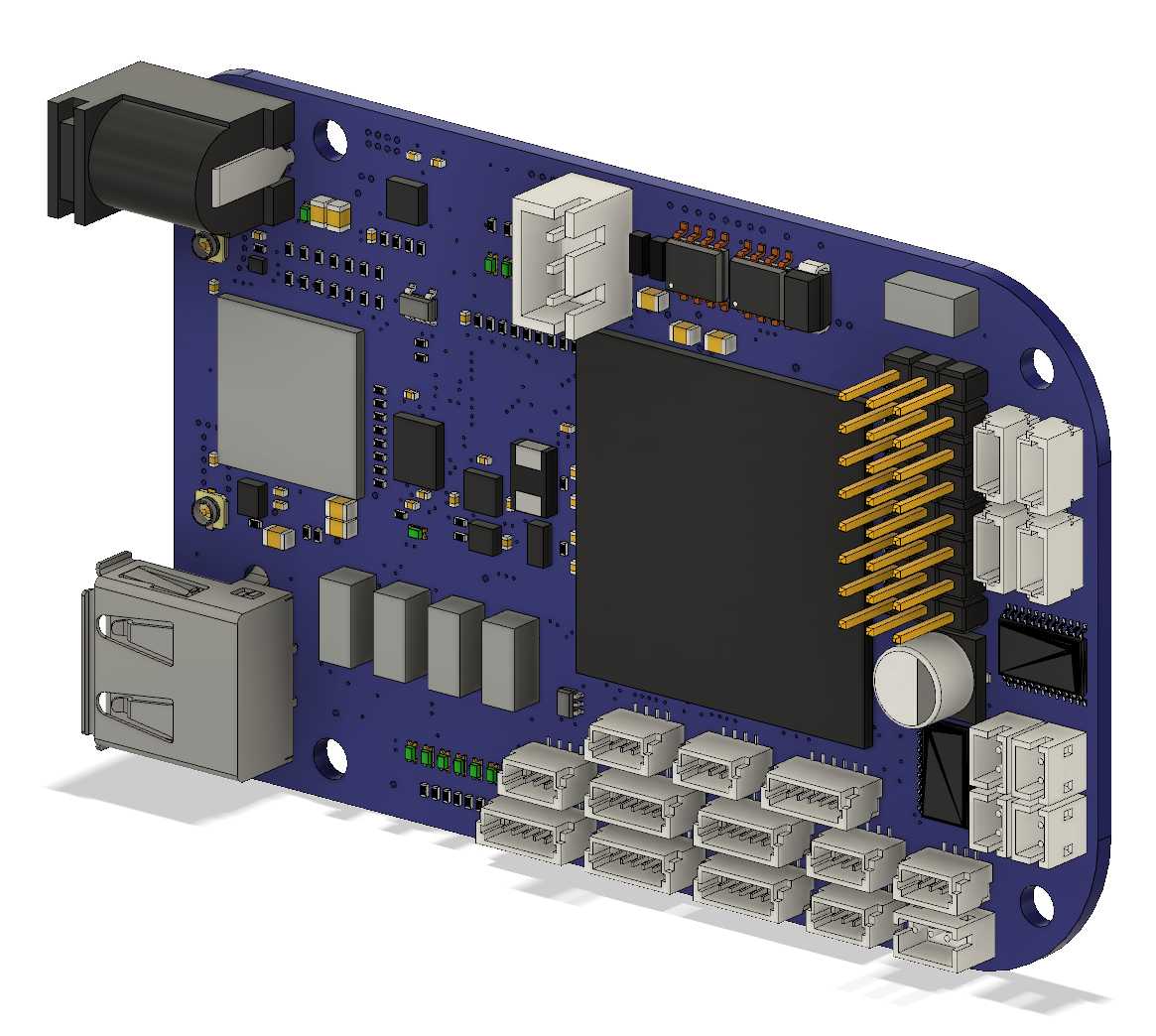

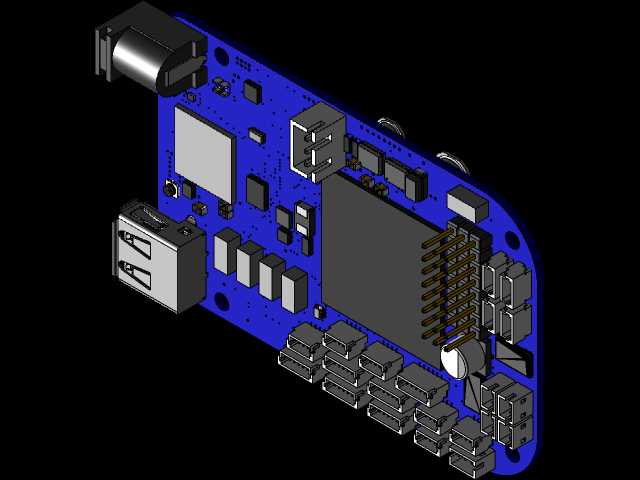

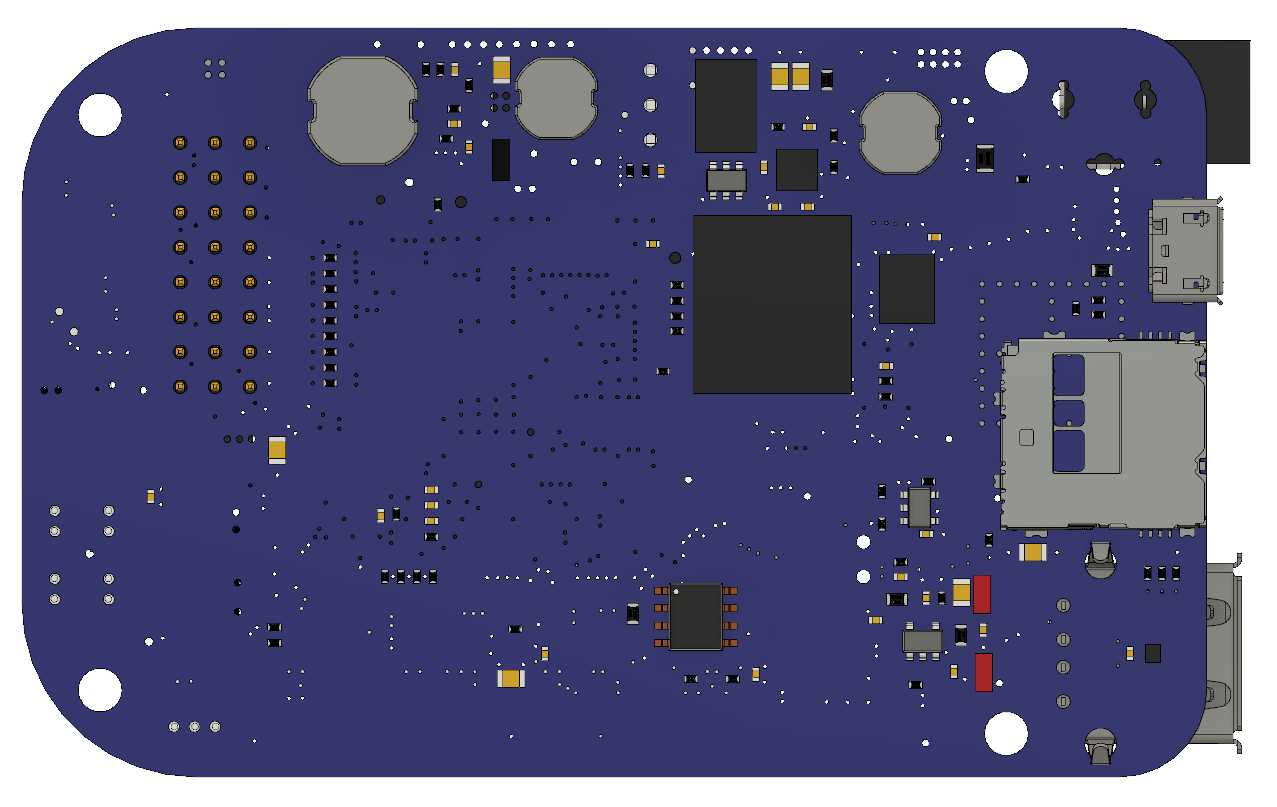

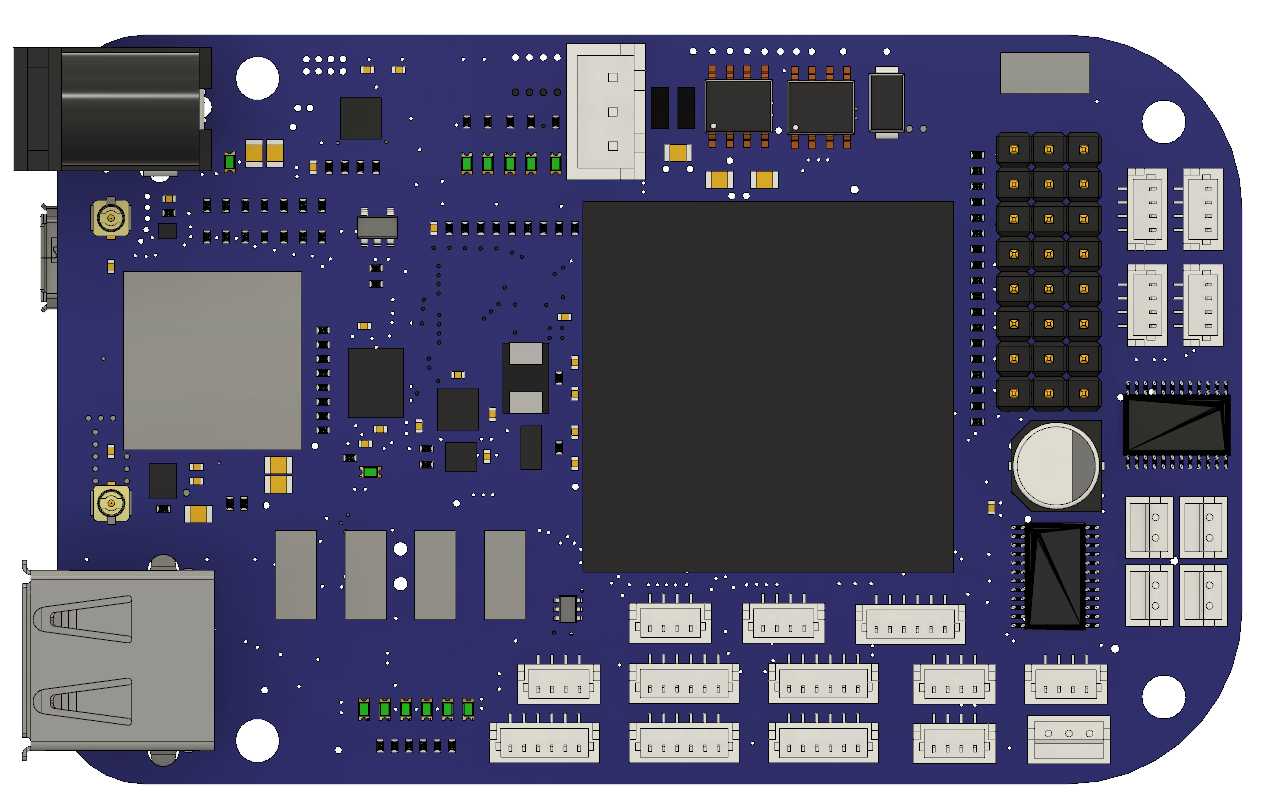

这款嵌入式开发板的结构设计围绕小型化智能硬件的核心控制需求展开，主要面向移动机器人、小型无人机、教育类智能硬件、嵌入式原型开发等场景，作为整套硬件系统的核心运算与控制载体，承担传感器数据采集、运动控制指令输出、外设通讯交互、算法本地运算等核心功能，能够为小型智能设备提供稳定可靠的硬件支撑，适配低功耗、高集成度的嵌入式项目开发需求。在功能特性层面，板载集成了多类常用外设接口，覆盖电源输入、以太网通讯、USB数据交互、多路伺服电机驱动接口、传感器扩展排针、存储模块焊接位等功能区域，无需额外扩展大量外接模块即可完成多数小型智能硬件的基础控制搭建，大幅降低原型开发阶段的硬件布线复杂度。设计思路上遵循高集成度与安装兼容性兼顾的原则，整体采用圆角矩形的板型轮廓，在板体对角位置设置标准安装固定孔，能够适配通用的嵌入式设备安装间距，方便直接固定在机器人底盘、小型设备舱内部等安装场景；板上元件布局按照信号流向分区规划，电源输入模块布置在板体边缘区域，减少强电走线对核心主控区域的信号干扰，核心主控芯片布置在板体中心区域，周围预留均匀的散热空间，保障长时间运算过程中的热量散出，高频通讯接口集中布置在板体侧边，方便外接设备的插拔操作，排针类扩展接口采用统一间距排布，既方便外接杜邦线连接传感器，也能兼容标准扩展板的叠层安装。外形尺寸上适配小型智能设备的舱内安装空间，板体边缘做圆角处理避免安装过程中剐蹭其他线路，接口的伸出高度经过统一校核，所有外接接口的端面均不超出板体轮廓的安装边界，叠层安装时不会和上层扩展板产生结构干涉，电源接口、USB接口、以太网接口的插拔方向均朝向板体外侧，安装完成后无需拆卸板体即可完成所有外设的接线操作。板上元件的焊接高度经过统一规划，较高的接口类元件布置在板体边缘，低矮的贴片元件布置在核心区域，既保障了整体结构的紧凑性，也避免了不同高度元件之间的安装冲突，能够满足各类小型嵌入式项目的硬件结构适配需求。
