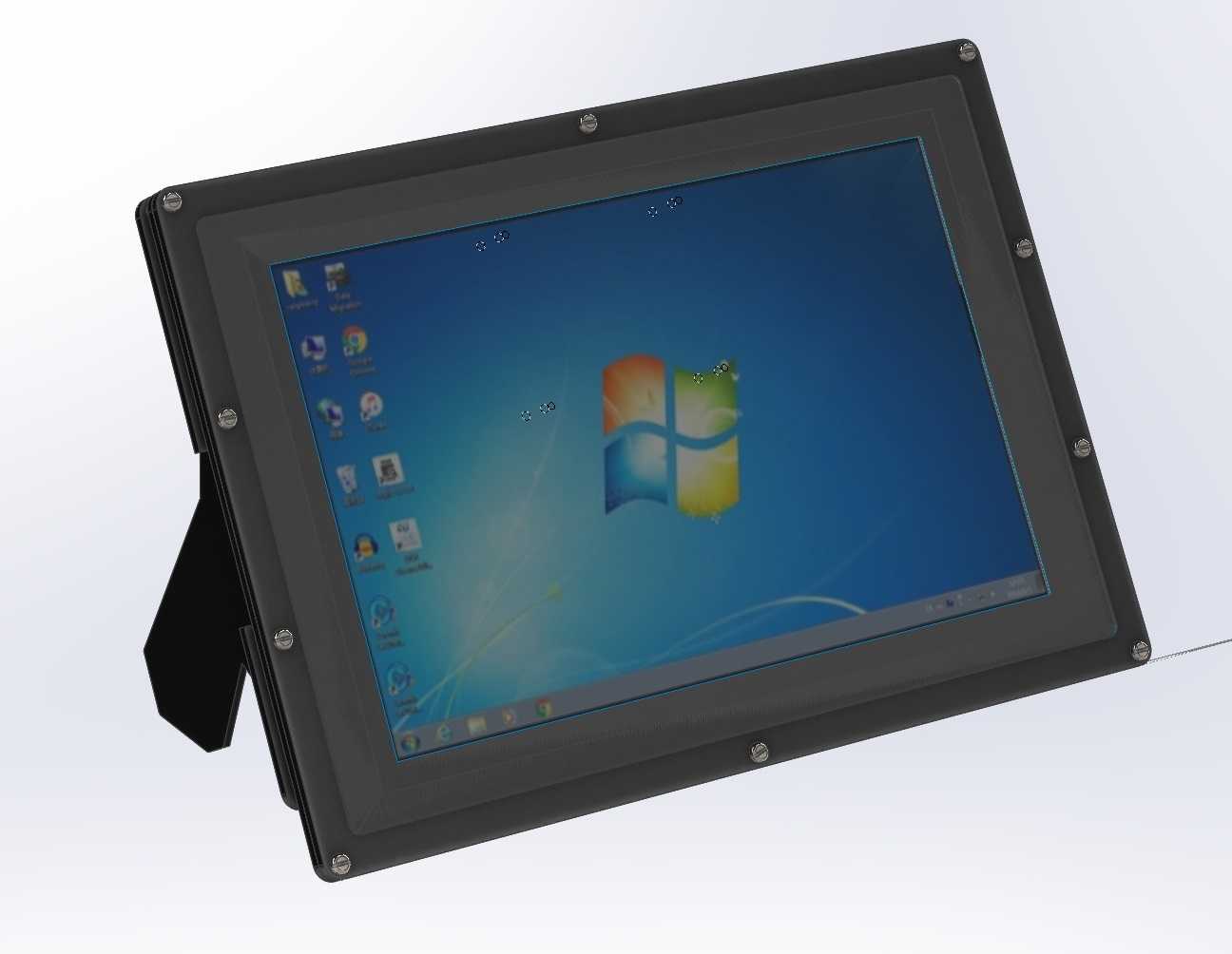

10.1英寸带支架HDMI接口液晶显示器结构

这款10.1英寸带支架的HDMI液晶显示结构，主要面向小型嵌入式设备配套、桌面工位辅助显示、小型工控终端可视化、便携检测设备外接显示等场景使用，能够在紧凑的安装空间内提供清晰的画面输出能力，满足小空间下的信息展示需求。从实际用途来看，该结构既可以作为独立桌面显示单元，搭配小型工控主板、树莓派类开发板完成简易人机交互界面的展示，也可以嵌入到小型检测设备、自助终端、实验仪器的面板中，作为设备的状态显示、参数反馈窗口，适配低压直流供电的小型电子设备配套需求。产品功能特性上，背部预留的HDMI接口能够实现高清数字信号的稳定传输，相比传统VGA接口抗干扰能力更强，画面传输无重影、偏色问题，适配绝大多数带HDMI输出的主控板卡；配套的折叠式支架采用双侧支撑结构，展开后可以稳定支撑屏体直立放置，支持一定角度的俯仰调节，方便不同坐姿、不同安装高度下的观看需求，支架折叠后可完全贴合屏体背部，不会额外增加整体厚度，方便嵌入安装时的空间排布。设计思路上，整体结构优先兼顾独立放置与嵌入安装两种使用模式，屏体背部的安装孔位按照通用小型显示屏的安装间距排布，既可以通过螺丝直接固定在设备面板的预留位上，也可以搭配折叠支架实现桌面放置，外壳边缘做了窄边处理，在控制整体外形尺寸的前提下最大化屏幕显示区域，背部的接口位置做了内凹设计，避免插头突出影响屏体贴墙或贴面板安装。外形尺寸与安装边界方面，屏体整体为10.1英寸显示面板对应的矩形结构，厚度控制在薄型屏的常规范围内，背部安装孔位呈对称矩形排布，支架展开后支撑脚的前后跨度经过重心校核，即使在轻微倾斜的工作台面也不会出现倾倒问题，嵌入安装时只需在面板上开出对应屏体显示区域的矩形窗口，预留出背部接口的走线空间即可完成装配，无需额外设计复杂的固定结构，能够大幅降低配套设备的结构设计工作量。
