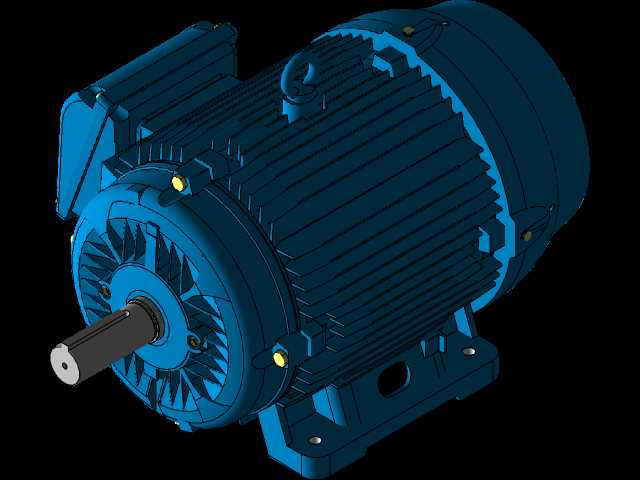

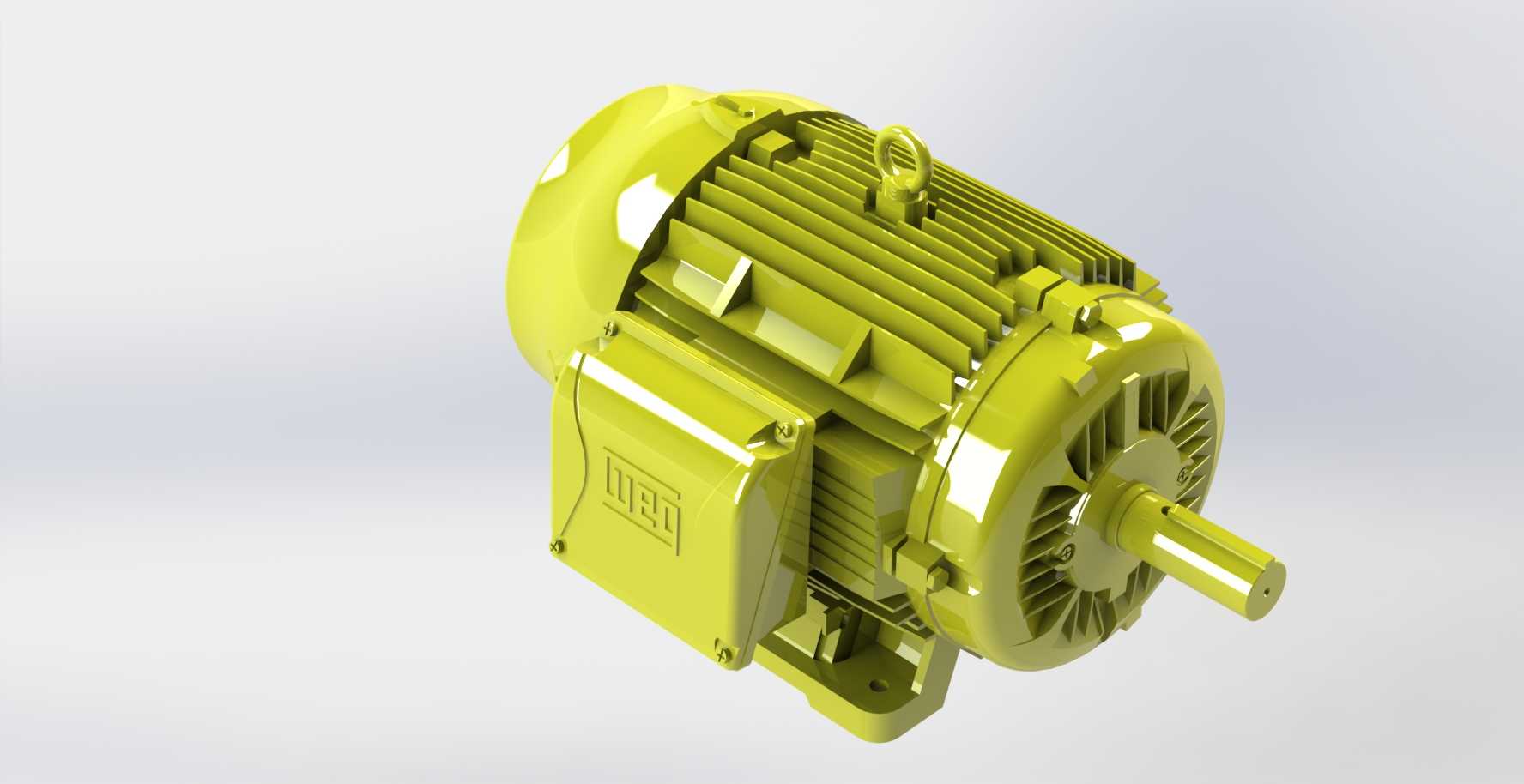

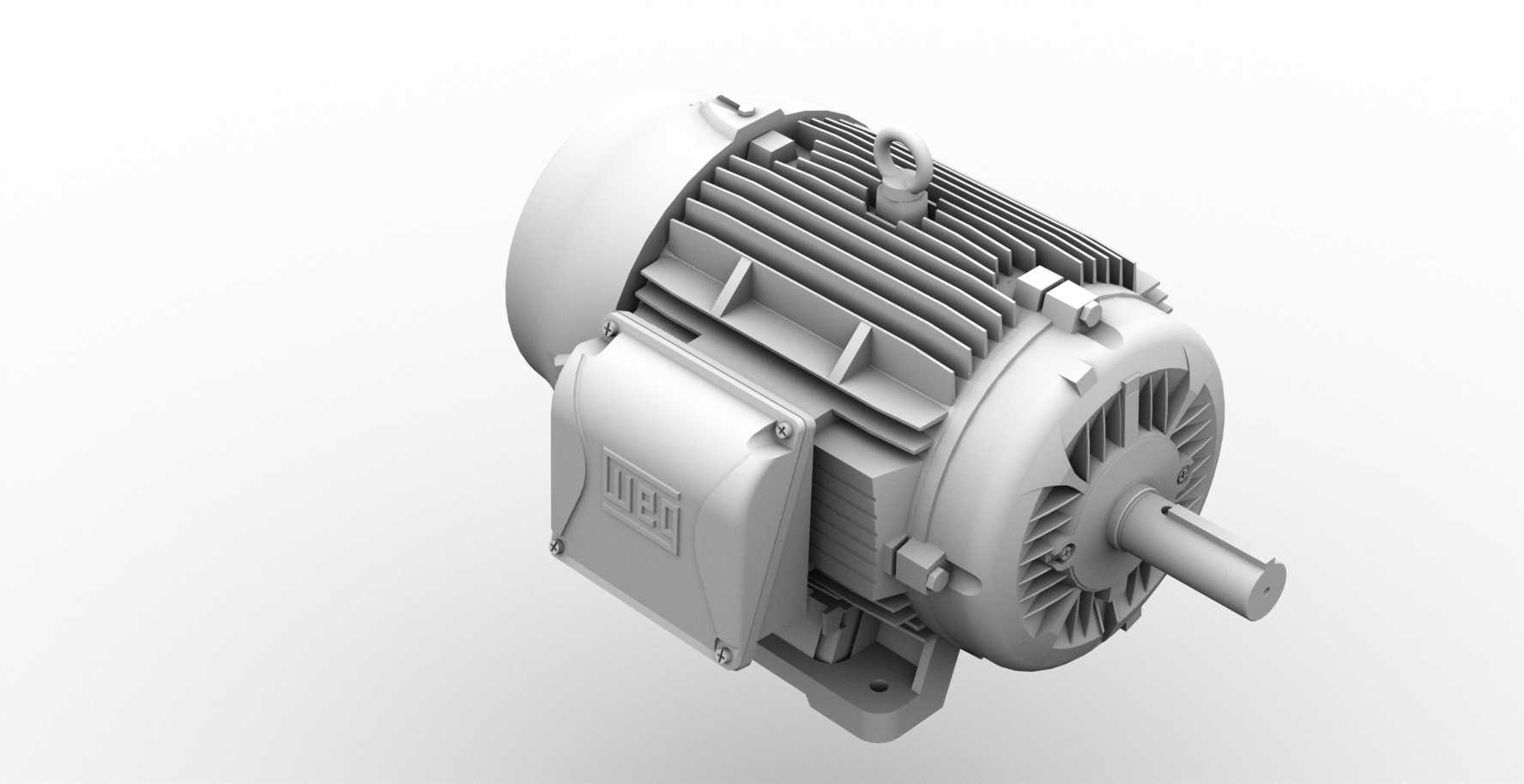

WEG工业三相异步电动机三维结构

这款WEG系列电机是工业传动场景中应用极为广泛的动力输出部件，常被配套在风机、水泵、输送设备、机床辅机、食品加工生产线等各类需要稳定旋转动力输出的工业设备中，能够在常规工矿环境下长时间连续运行，为整套设备提供可靠的扭矩输出，适配多数通用工业场景的动力需求。从实际用途来看，该电机可将电能转化为旋转机械能，通过轴伸端连接联轴器、皮带轮或者减速机等传动部件，带动后端负载完成指定的作业动作，其稳定的运行特性能有效降低生产过程中因动力故障导致的停机风险，适配多数工厂的常规供电工况，无需额外配置复杂的变频启动组件即可完成基础运行。在功能特性上，该电机采用全封闭自扇冷结构，外壳的散热筋沿轴向均匀排布，能够在转子带动尾部风叶旋转时，引导气流顺着散热筋表面快速流通，带走电机运行时绕组和铁芯产生的热量，保证长时间运行下的温升处于合理区间；机身侧面配置的接线盒采用密封结构，能够避免常规工况下的粉尘、溅水侵入接线端子，提升电气连接的可靠性；顶部的吊环结构方便大重量电机在安装、搬运过程中的起吊作业，降低现场安装的操作难度。从设计思路来看，该模型完整还原了实体电机的结构细节，机壳采用铸铁材质对应的厚重结构设计，端盖与机座的连接螺栓位置、接线盒的固定结构、底座的安装孔位都按照实物比例还原，既保证了外观的辨识度，也能让使用者通过模型清晰了解电机的装配逻辑，在做设备布局设计时可以直接参考结构完成干涉检查。外形尺寸与安装边界方面，该电机轴伸直径为53.98mm，对应2又1/8英寸的英制尺寸标准，底座的安装孔间距、轴伸的伸出长度、机身的最大外径都按照实物尺寸等比例还原，在做生产线布局、设备机架设计时，可以直接参考该模型的外轮廓预留安装空间，确认轴伸与传动部件的对接位置，避免出现安装干涉、轴系对接不同心等设计问题，同时也能提前规划电机周边的散热空间，保证后期设备运行时的散热通风需求。
