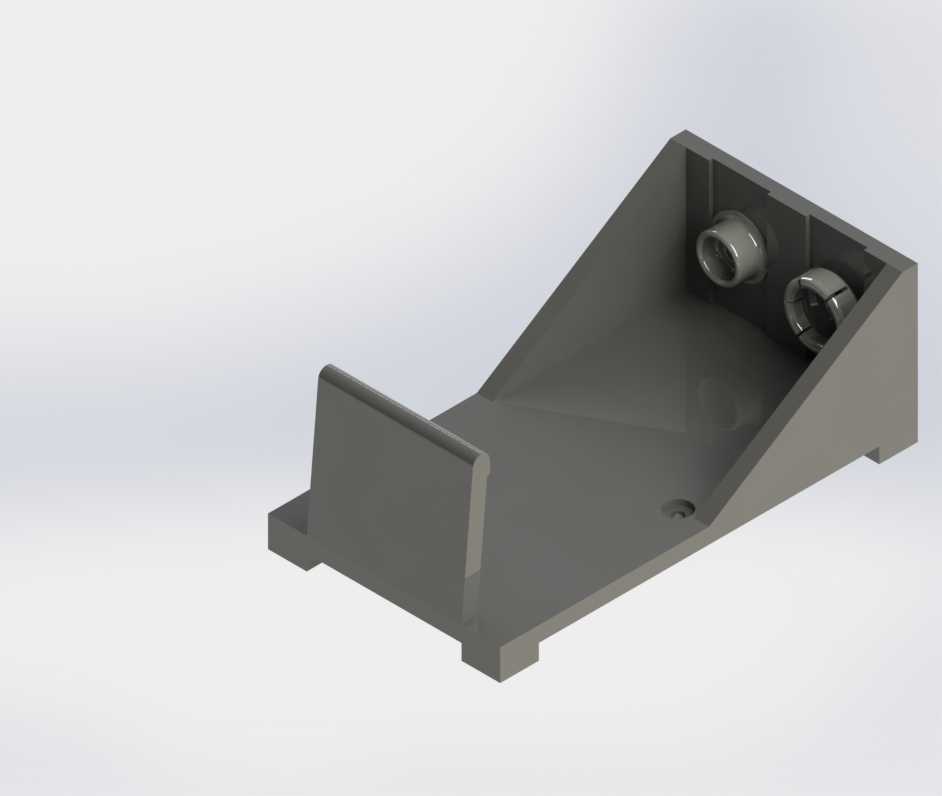

斜置式9V电池固定安装托架结构

这款9V电池安装托架，主要面向小型电子设备、工控传感模块、便携检测仪器的内置供电舱场景使用，能够为叠层9V蓄电池提供稳定的限位固定与电性对接支撑，解决紧凑设备空间内电池易移位、接线松脱、拆装不便的常见问题。在实际应用中，这类托架常被集成在小型信号采集终端、家用安防传感装置、便携测量仪表的壳体内部，替代传统的粘胶固定、扎带捆绑方式，让电池的装配与后期更换更加规范便捷。从功能特性来看，托架整体采用斜置承托结构，倾斜的承托面能够让9V叠层电池顺着斜面滑入定位槽，前端的挡边可以牢牢卡住电池底部边缘，避免设备受震动、冲击时电池向前窜动；托架后端集成了两个适配9V电池标准端子的对接柱，其中一个为正极对接位、一个为负极对接位，柱体采用带开口的弹性卡接结构，电池推入到位时即可自动与端子实现紧密电性连接，无需额外焊接导线，大幅提升装配效率。承托面中部预留的小型定位孔，可配合螺丝将托架整体固定在设备壳体的安装柱上，底部两侧伸出的定位凸边能够嵌入壳体预设的卡槽内，进一步限制托架自身的转动与位移，即使设备发生跌落、剧烈晃动，电池与托架、托架与设备壳体之间都不会出现松脱错位。在设计思路上，这款托架充分考虑了紧凑空间的装配需求，整体采用一体化注塑成型的结构设计，没有多余的零散部件，斜向的加强筋从承托面底部延伸至后端安装立面，在尽可能减少材料用量、降低整体重量的前提下，保证了托架整体的结构强度，长期受电池挤压也不会出现形变断裂。外形尺寸方面，托架整体长度适配标准9V叠层电池的主体长度，宽度刚好覆盖电池的侧边宽度，倾斜角度经过反复调校，既保证电池推入时的顺滑手感，又能让端子对接的插拔力处于合适区间，不会出现卡滞过紧难以拆卸、或是间隙过大接触不良的问题；安装边界上，底部的固定孔位与侧边凸边的位置，都匹配常规小型电子设备壳体的通用安装间距，不需要对原有设备壳体做大幅修改即可直接替换使用，适配性较强。托架的所有边角都做了圆角过渡处理，装配过程中不会划伤操作人员的手部，也不会刮损电池外层的包裹绝缘层，避免出现电池短路的安全隐患。
