1602字符型液晶显示模组结构设计

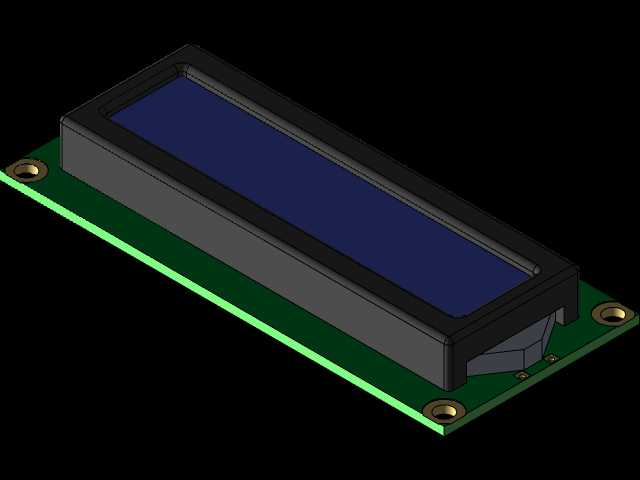

这款16x2字符型液晶显示模组，是嵌入式控制、小型电子设备领域应用极广的人机交互显示部件，常见于工业控制终端、小型检测仪器、家电控制面板、创客开发项目、物联网传感节点等场景，承担设备运行参数展示、操作指令反馈、状态提示输出的核心功能，能够同时显示两行、每行16个标准ASCII字符，满足绝大多数小型设备的基础信息展示需求，无需复杂的图形渲染驱动，适配各类低算力控制主板。从设计思路来看，该模组采用分层堆叠结构，上层为液晶显示腔体，内部封装液晶层与背光导光结构，外层设置黑色遮光塑框，既可以阻挡环境杂光干扰显示对比度，也能对脆弱的液晶玻璃起到物理防护作用，避免装配、使用过程中磕碰造成玻璃碎裂；下层为绿色PCB载板，载板上集成了液晶驱动芯片、背光供电电路、接口焊盘，四角设计了带金属衬套的安装孔，安装孔位置经过精准对位，适配行业通用的安装孔距标准，能够直接通过铜柱或螺丝固定在设备壳体内部的安装位上，无需额外定制转接支架。在功能特性设计上，该模组采用标准并行接口驱动，兼容市面上绝大多数通用单片机IO口电平，背光采用均匀的侧部导光设计，确保整个显示区域亮度一致，无明显暗角，显示对比度可通过外部电路调节，适配不同环境光照下的查看需求；塑框与PCB载板之间采用卡扣加定位柱的配合方式，装配间隙控制在极小范围，避免长期使用后出现框体移位、漏光的问题。从安装边界来看，该模组整体外形为长条形薄款结构，厚度方向占用空间极小，能够适配内部空间紧凑的小型设备壳体，安装孔的金属衬套能够避免多次拆装造成PCB板孔位开裂，提升装配耐用性；显示区域的开窗位置与塑框边缘的距离经过优化，既保证了显示区域的有效可视面积，也预留了壳体面板粘贴遮光泡棉的空间，避免面板与模组之间出现漏光缝隙，影响设备外观的整体性。在实际应用中，该类模组无需复杂的图形化界面开发，仅需发送标准字符指令即可完成内容刷新，开发门槛低，运行稳定性强，能够在宽温域环境下保持清晰的显示效果，是小型电子设备人机交互环节性价比极高的显示方案，其结构设计充分考虑了批量装配的便利性与长期使用的可靠性，所有边角都做了微小的倒角处理，避免装配过程中划伤操作人员或设备内部的连接线材，PCB边缘做了光滑处理，无毛刺突出，适配自动化产线的批量插件装配流程。
