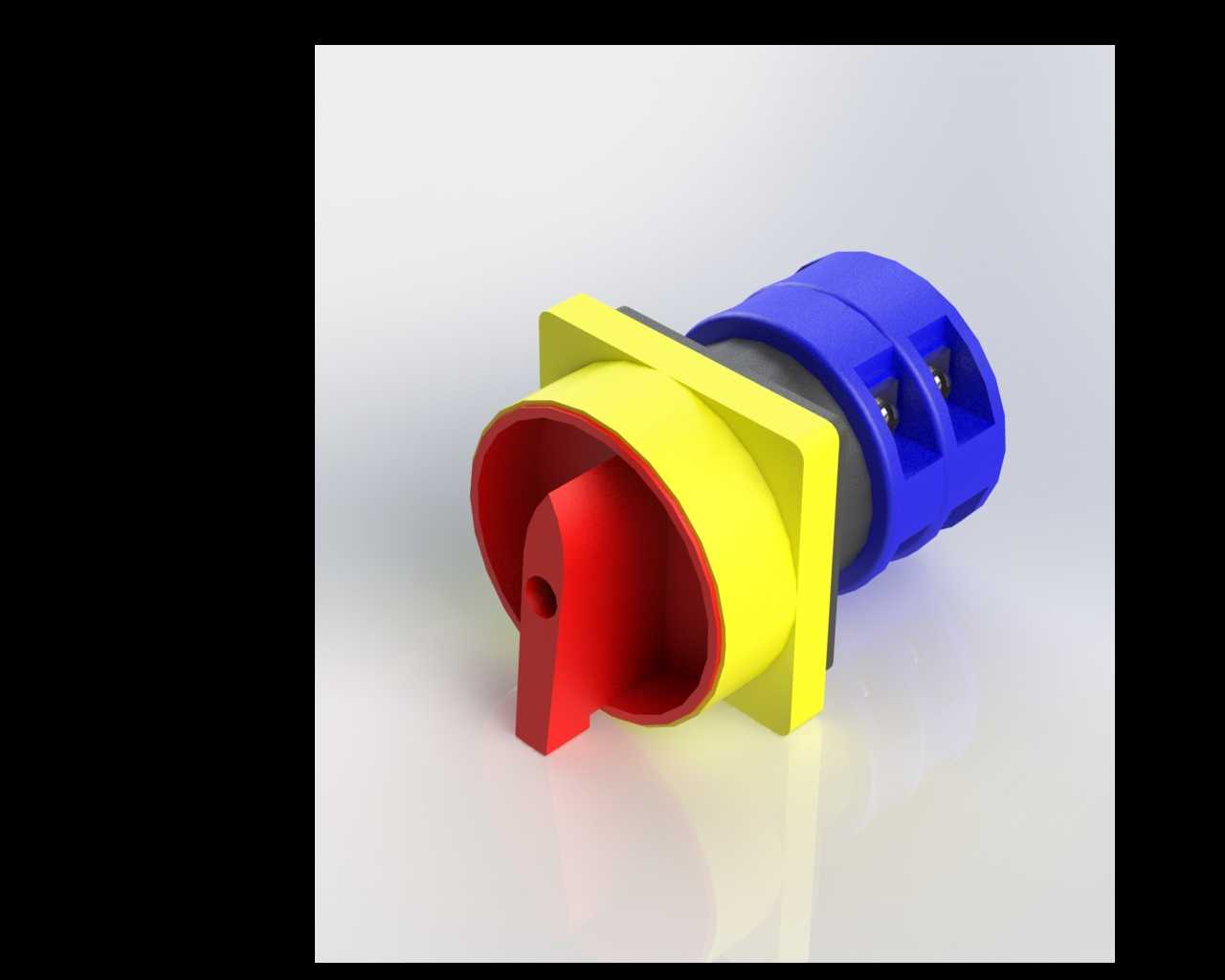

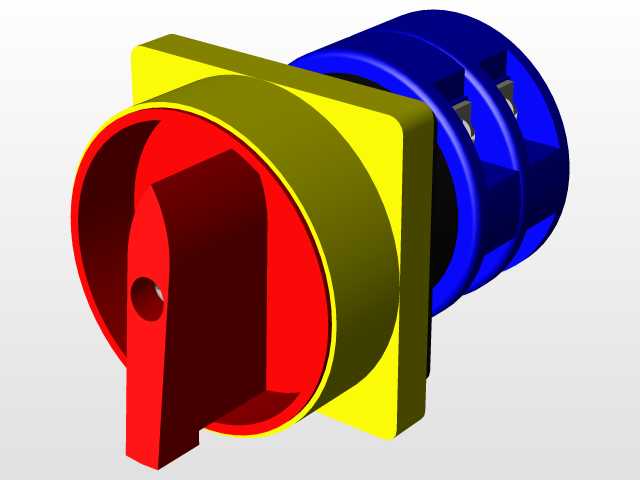

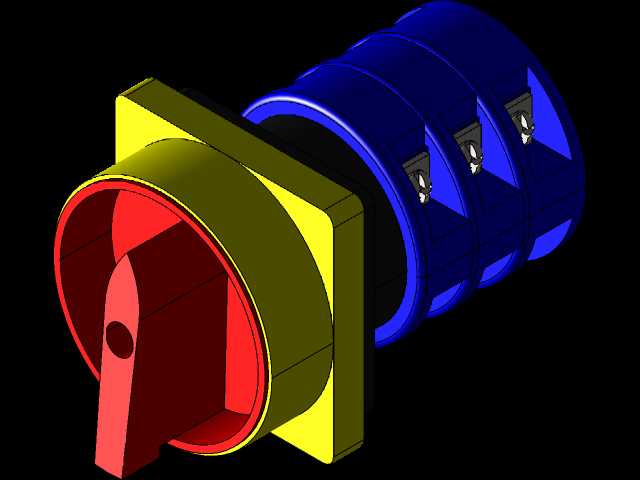

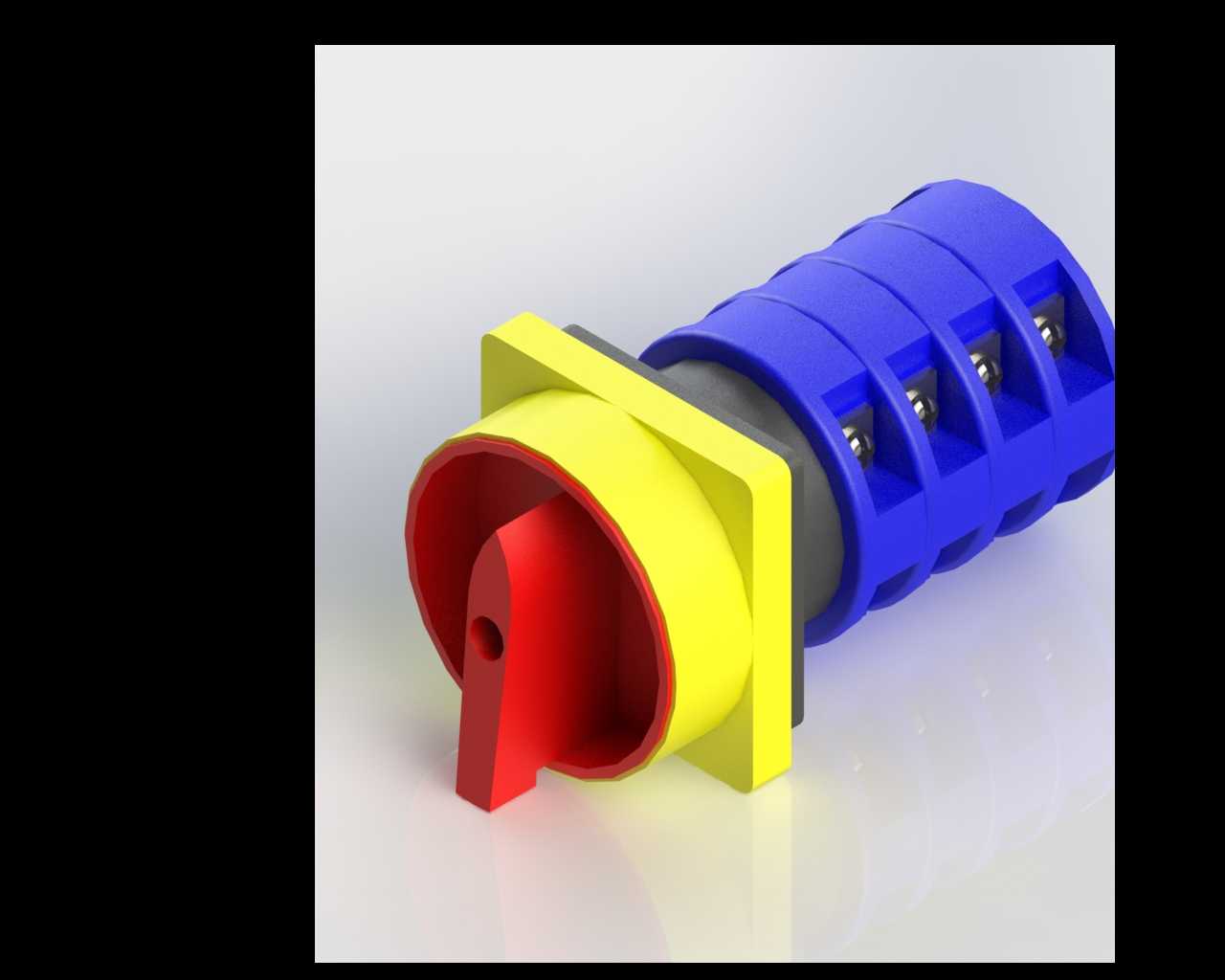

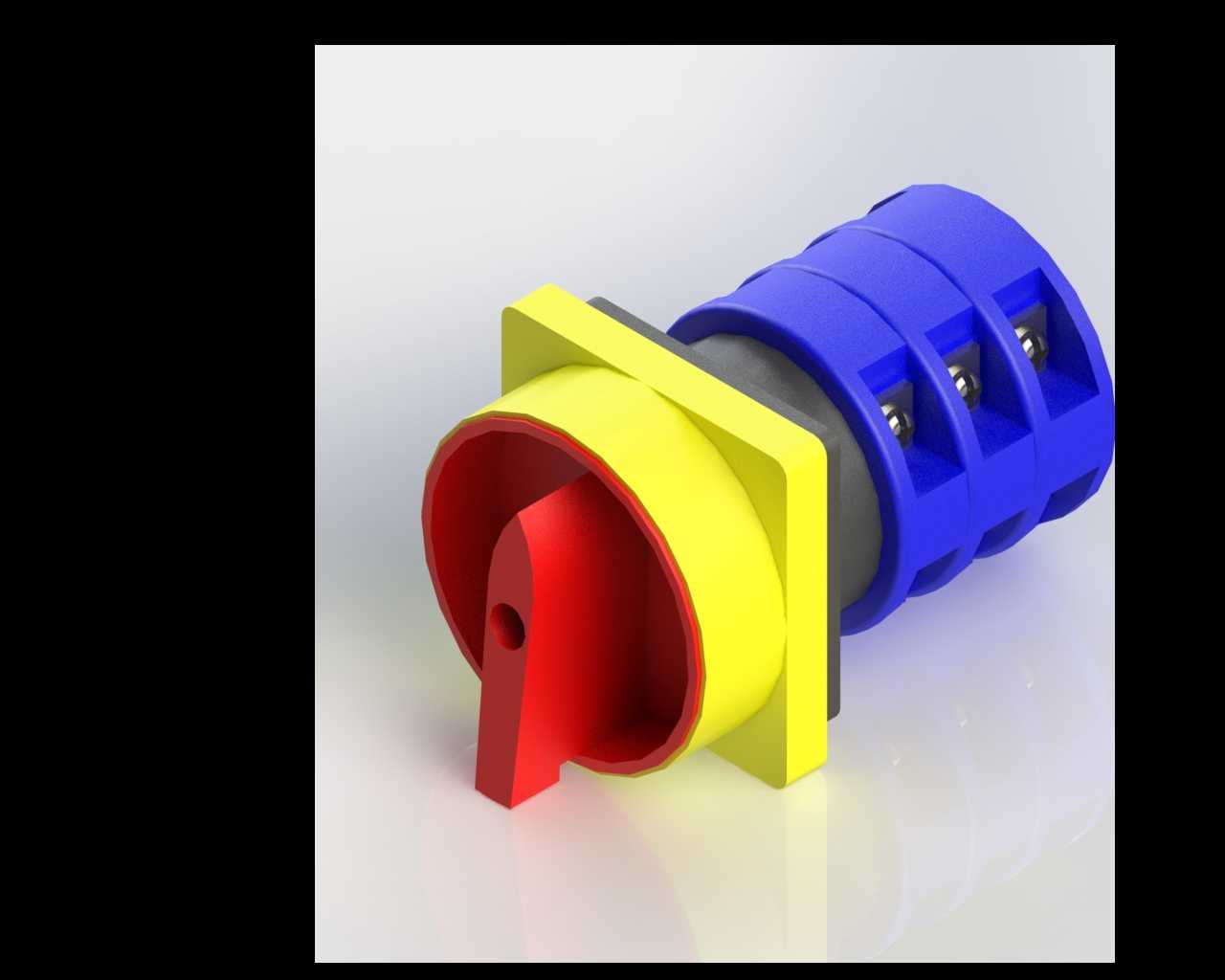

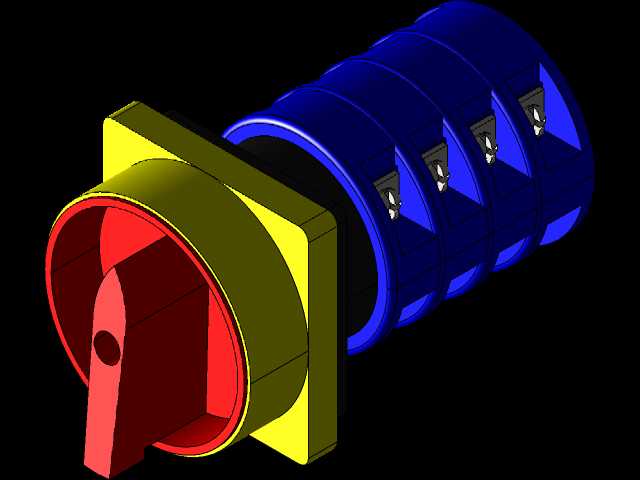

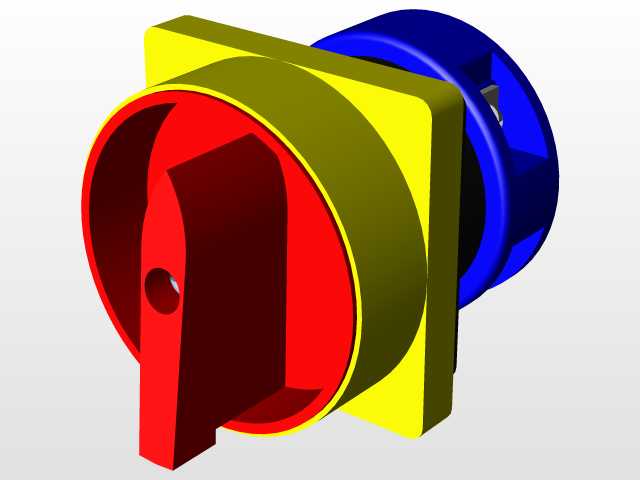

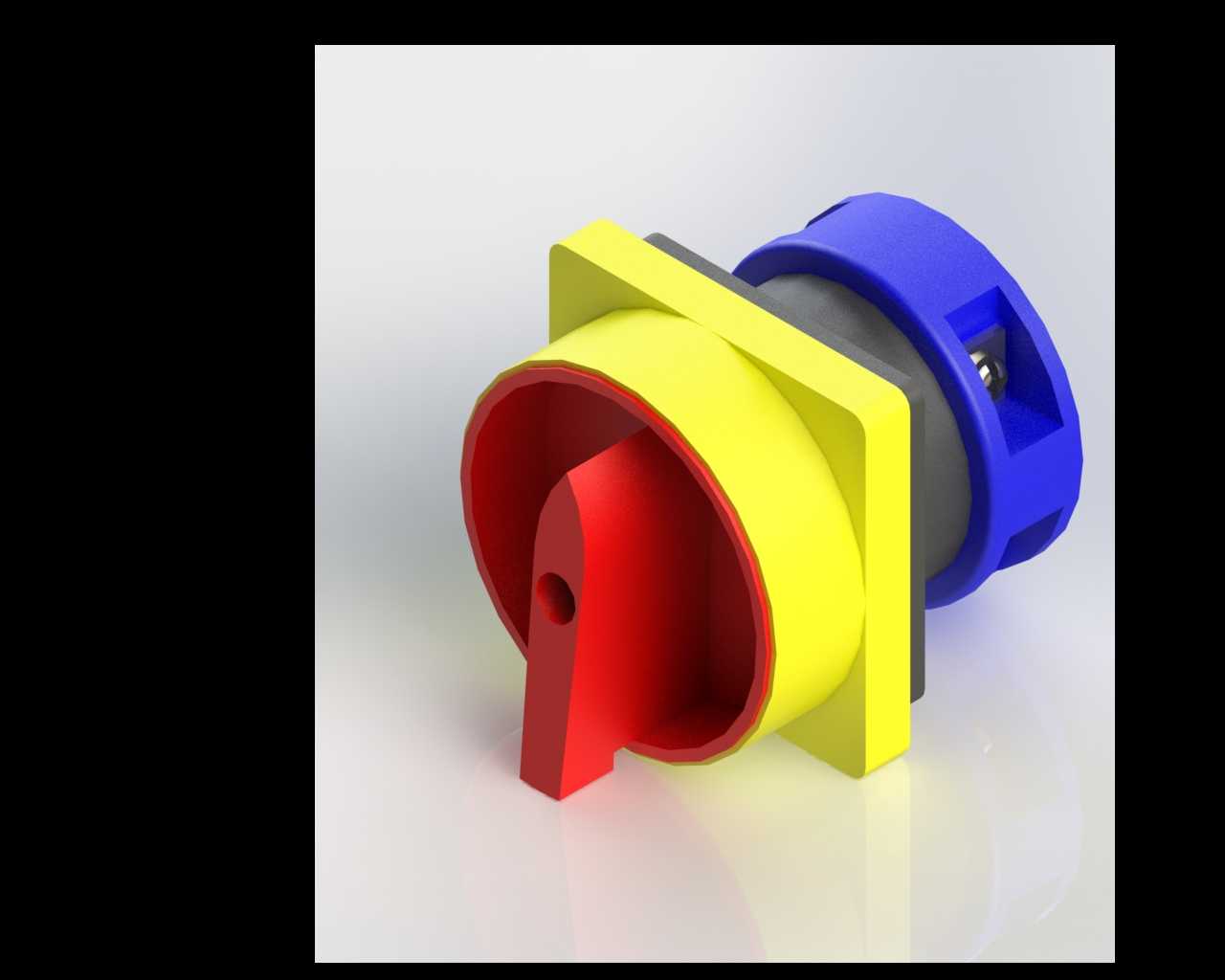

32A主电源旋转隔离开关结构设计

这款32A规格的主电源开关，主要应用于低压配电回路的前端总电源通断控制场景，常见于小型设备控制柜、工业操作台、移动式用电设备、小型生产线配电单元等场景中，承担主回路电源隔离、紧急断电、日常启停控制的核心作用，可在设备检修、线路维护、异常工况下快速切断总电源，保障操作人员与设备的用电安全，避免带电作业引发的触电、设备烧毁等风险。

从功能特性来看，该开关采用旋转式操作结构，操作手柄带有明显的分合位置标识，操作时带有清晰的档位顿挫感，可有效避免误操作，开关内部设置多组接线端子，可同时接通或分断多路相线，满足三相配电回路的通断需求，触头结构采用耐电弧烧蚀的材质设计，可承受32A额定电流下的长期载流，分断时可快速拉断电弧，避免触头熔焊，提升长期使用的可靠性。开关的防护结构设计适配面板嵌入式安装场景，前端操作部分带有凸起的防护沿，可避免日常操作时的误触碰，同时阻挡少量灰尘、溅水进入开关内部，适配工业车间、设备现场的复杂使用环境。

在设计思路上，这款开关采用模块化的分层结构设计，前端操作段、中间安装固定段、后端接线段采用独立结构拼接，既方便生产组装时的部件适配，也便于后期维护时的部件更换。安装法兰采用方形带安装孔的结构，可直接嵌入控制柜面板的预留开孔中，通过法兰边的固定孔完成锁紧固定，安装后操作面与面板表面齐平，既美观也避免突出部分被磕碰损坏。后端的接线腔体采用分层隔仓设计，每个接线端子独立设置仓室，可避免接线后不同相线之间的裸露线头距离过近引发的短路风险，接线端子采用螺丝压紧式结构，可适配不同线径的铜芯导线，接线后压紧力充足，长期使用不会出现线头松动、接触不良引发的发热问题。

从安装边界来看，这款开关的面板安装开孔尺寸适配常规的工业柜体开孔标准，法兰边的外轮廓尺寸可完全覆盖开孔边缘，安装后缝隙均匀，后端接线部分的轴向长度经过优化，不会占用柜体内过多的纵深空间，适配不同厚度的柜体面板安装，操作手柄的旋转角度设置为90度分合，操作时手柄的转动半径不会超出法兰边的外轮廓范围，避免操作时与周边的按钮、指示灯等元件发生干涉，整体外形的配色采用高辨识度的红、黄、蓝配色，红色操作手柄、黄色安装法兰、蓝色接线腔体，可让操作人员快速识别开关位置与分合状态，在紧急情况下可快速找到开关完成断电操作。
