电机直联式离心泵一体化结构设计

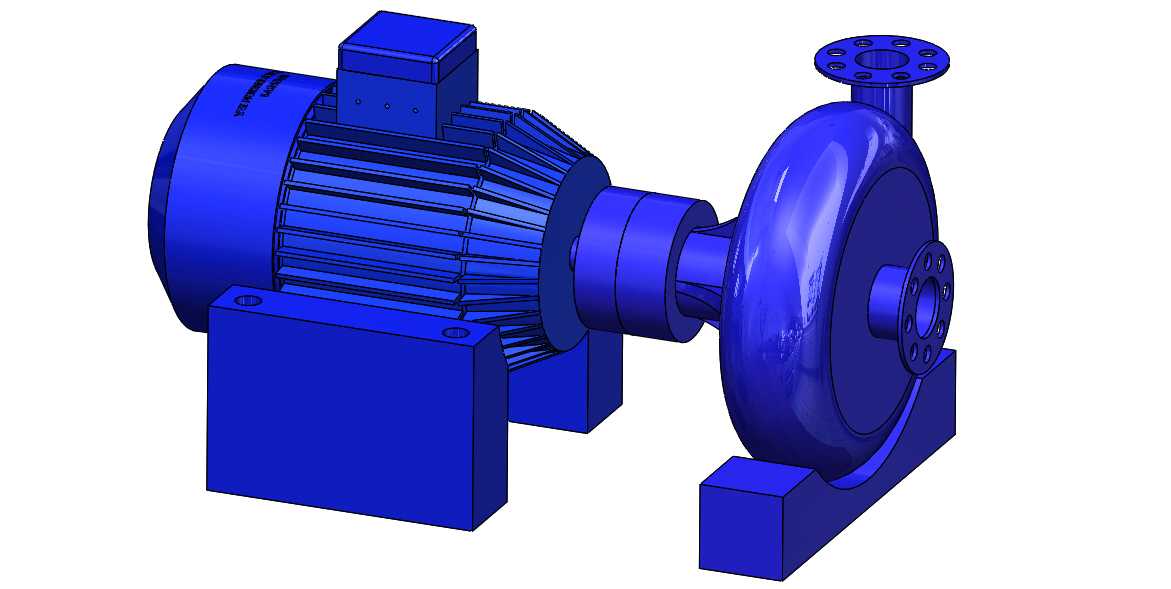

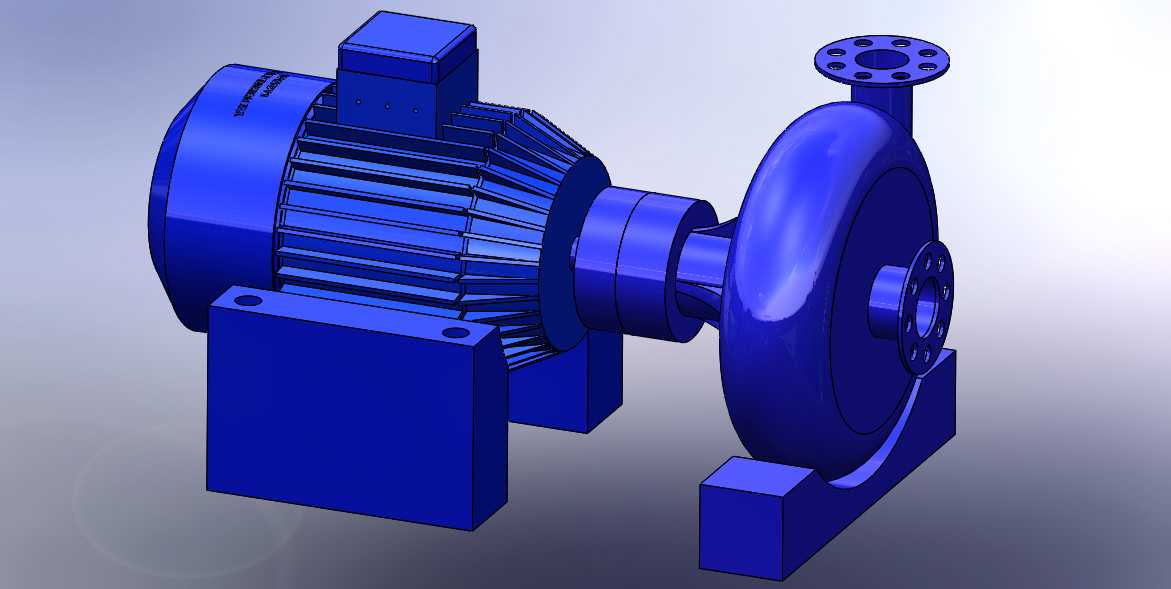

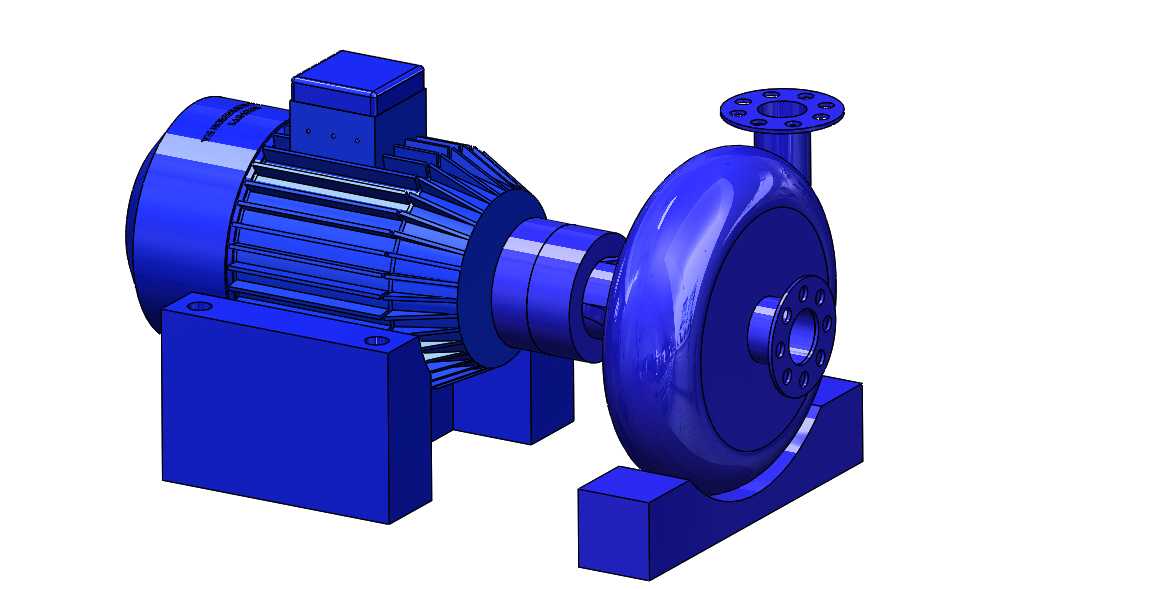

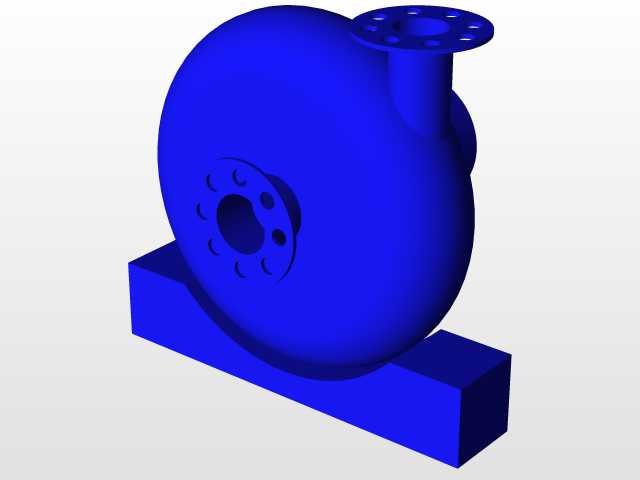

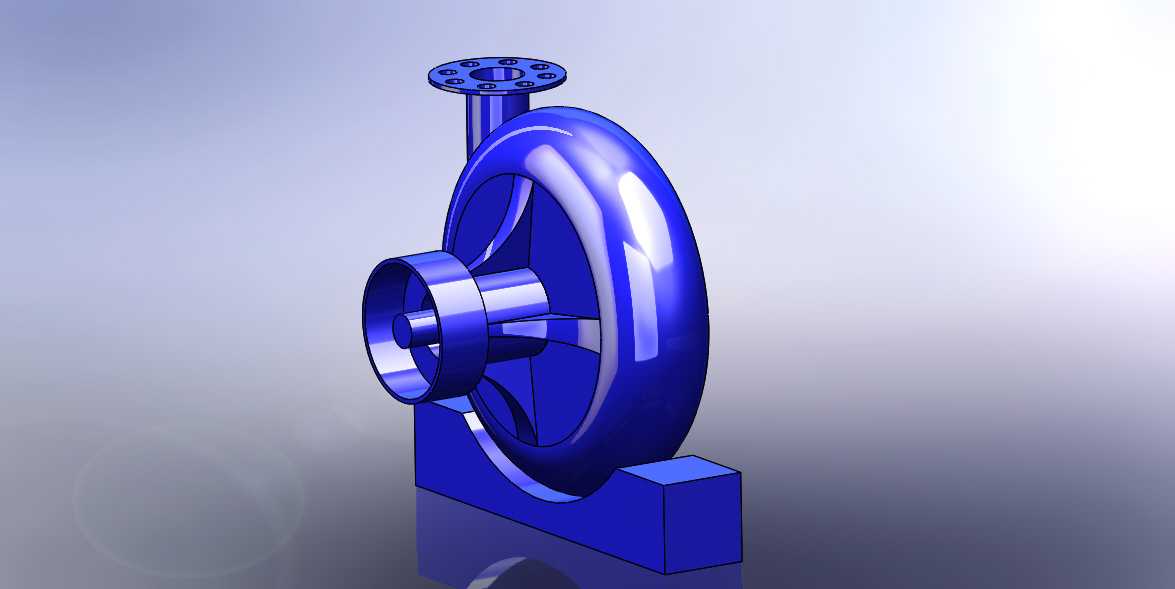

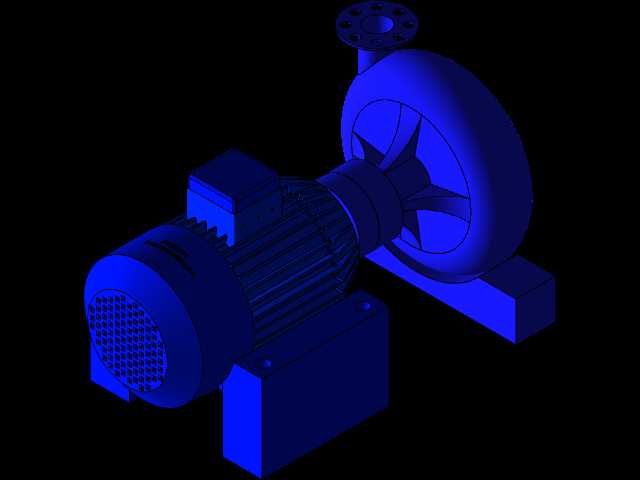

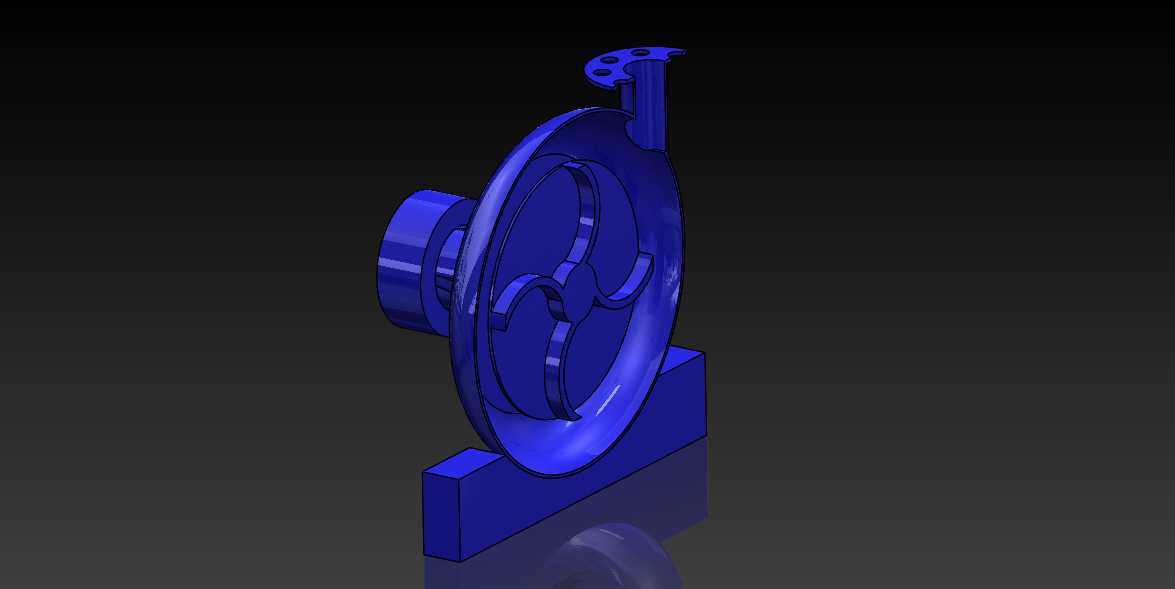

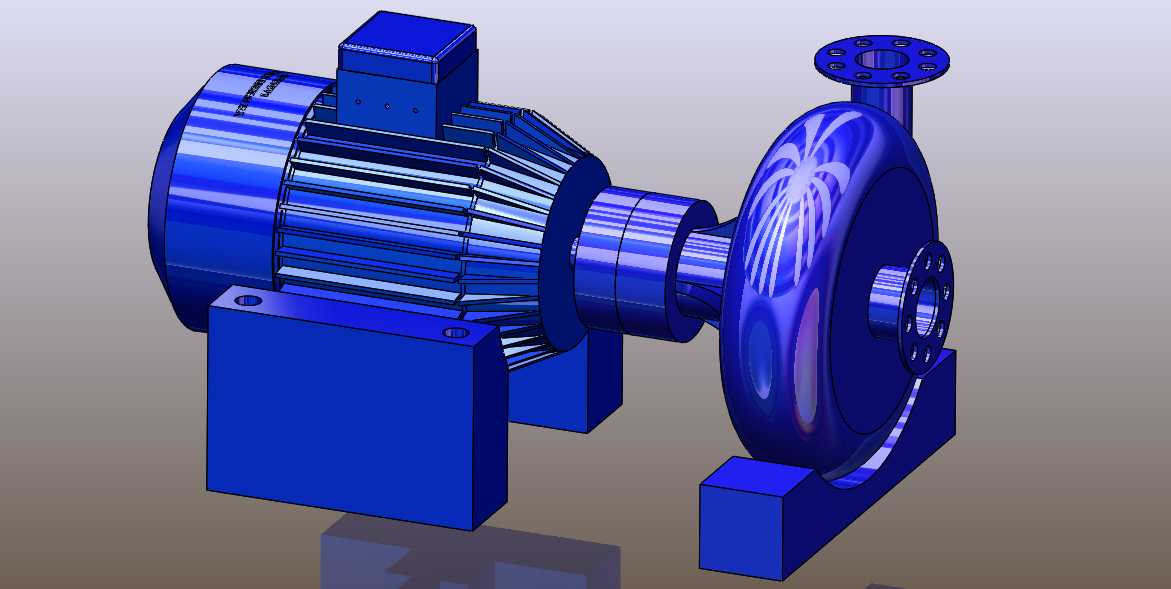

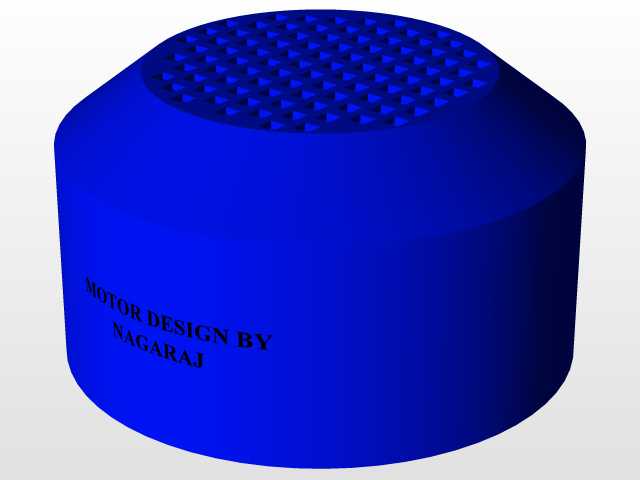

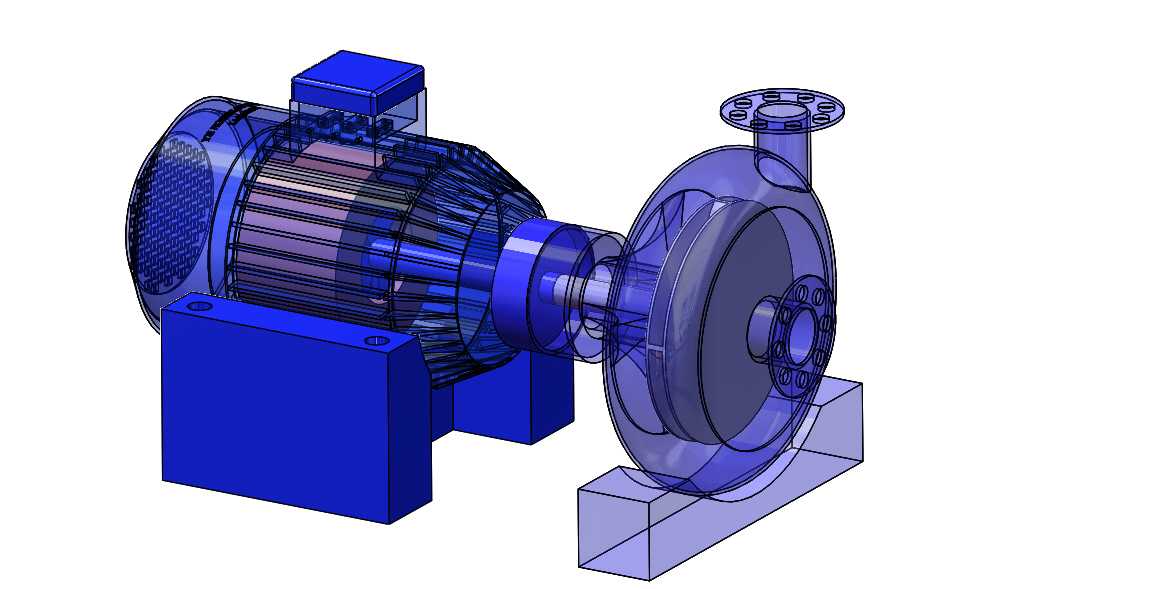

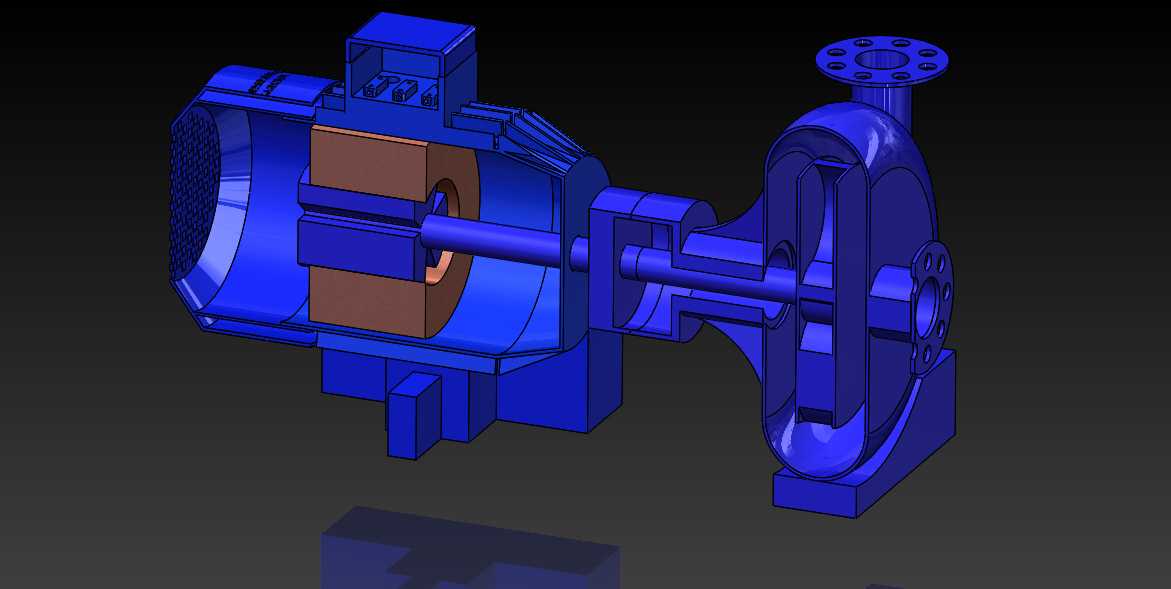

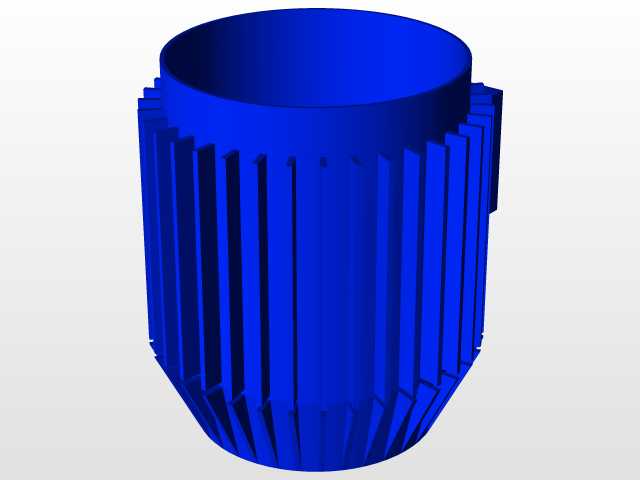

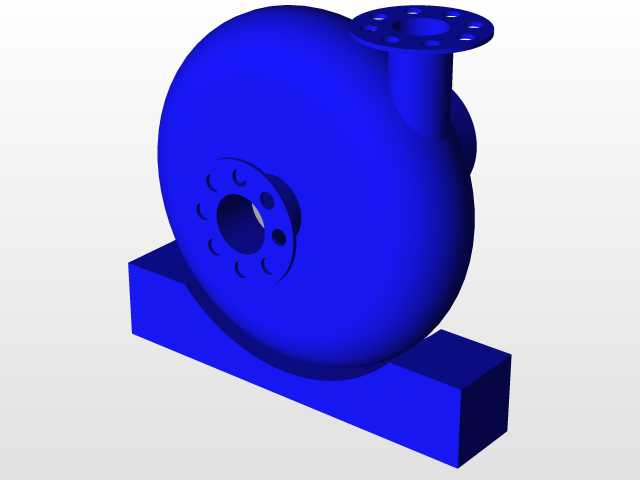

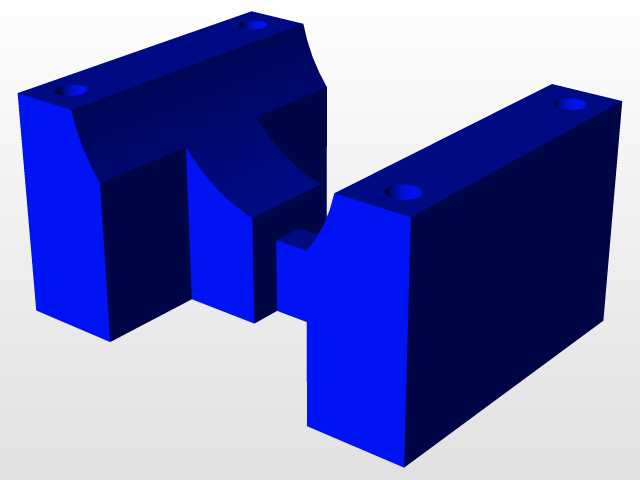

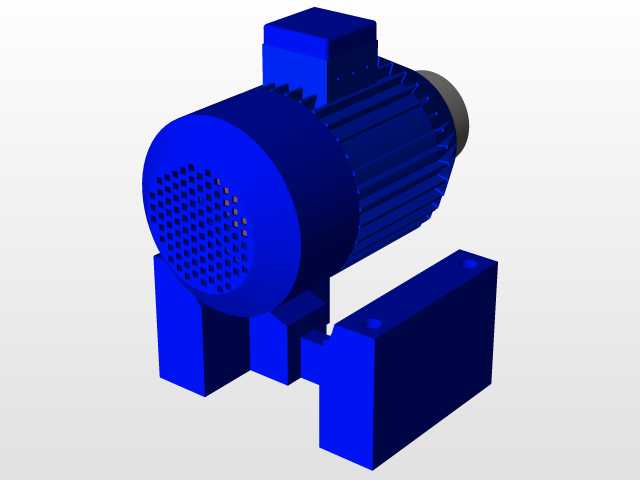

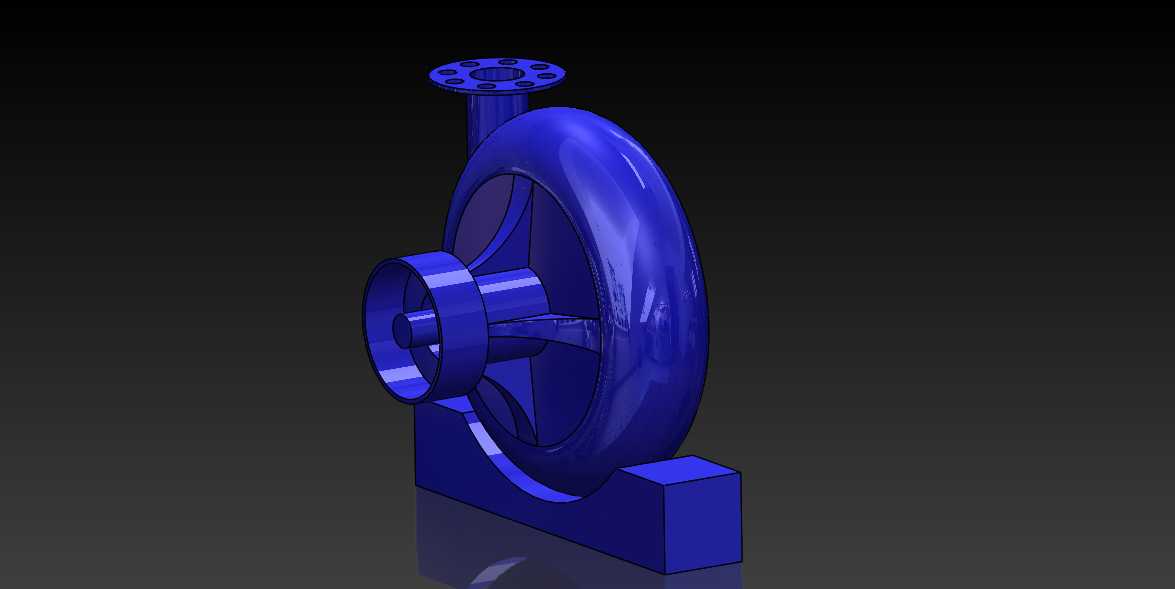

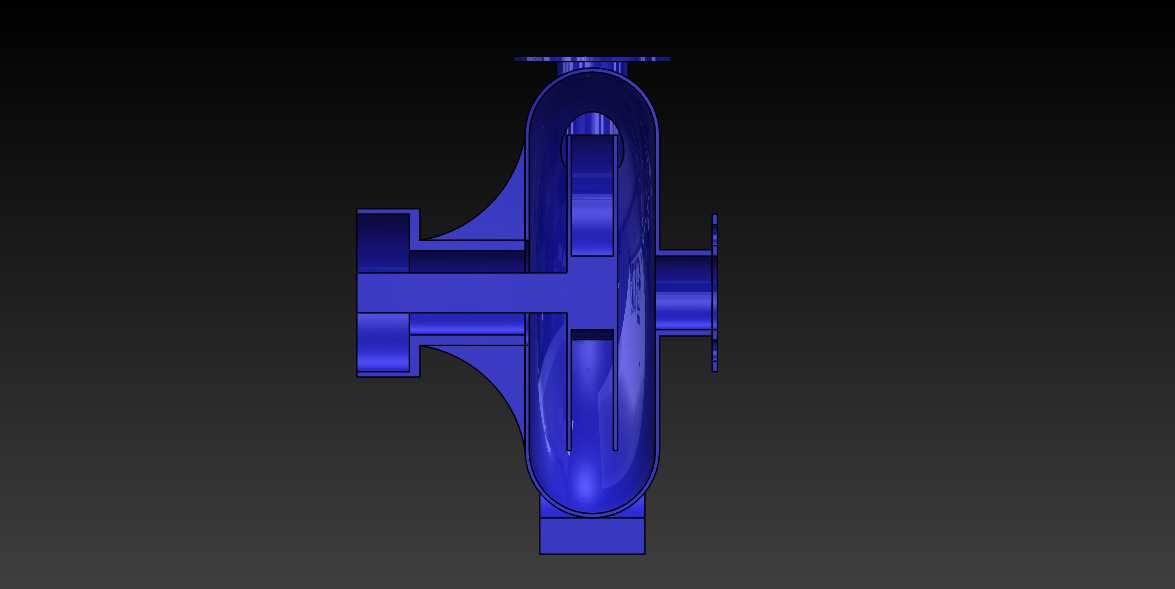

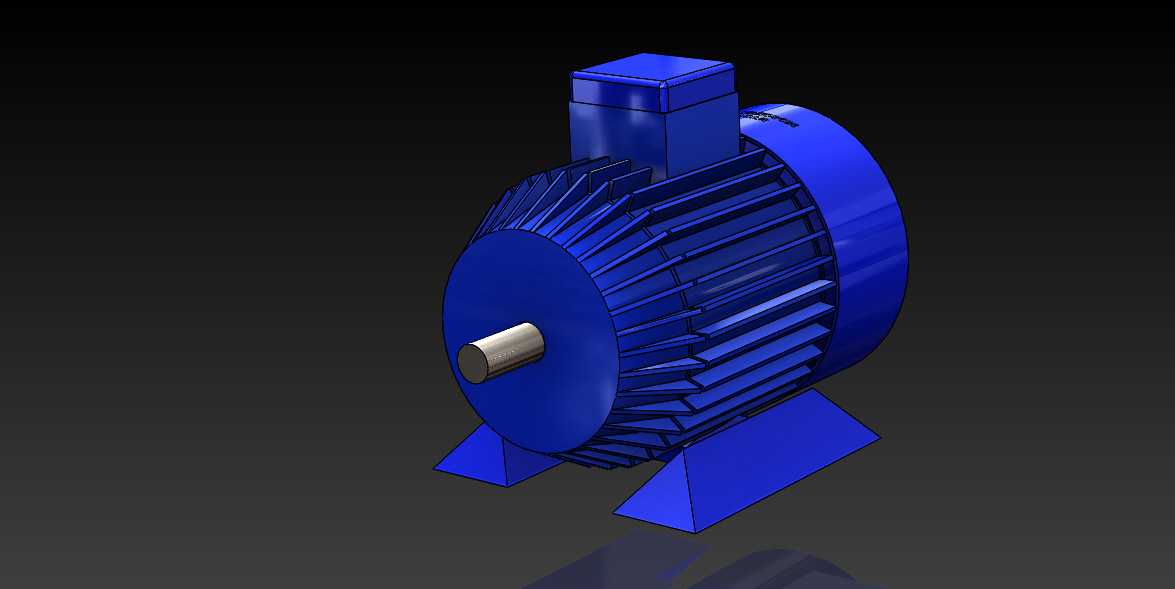

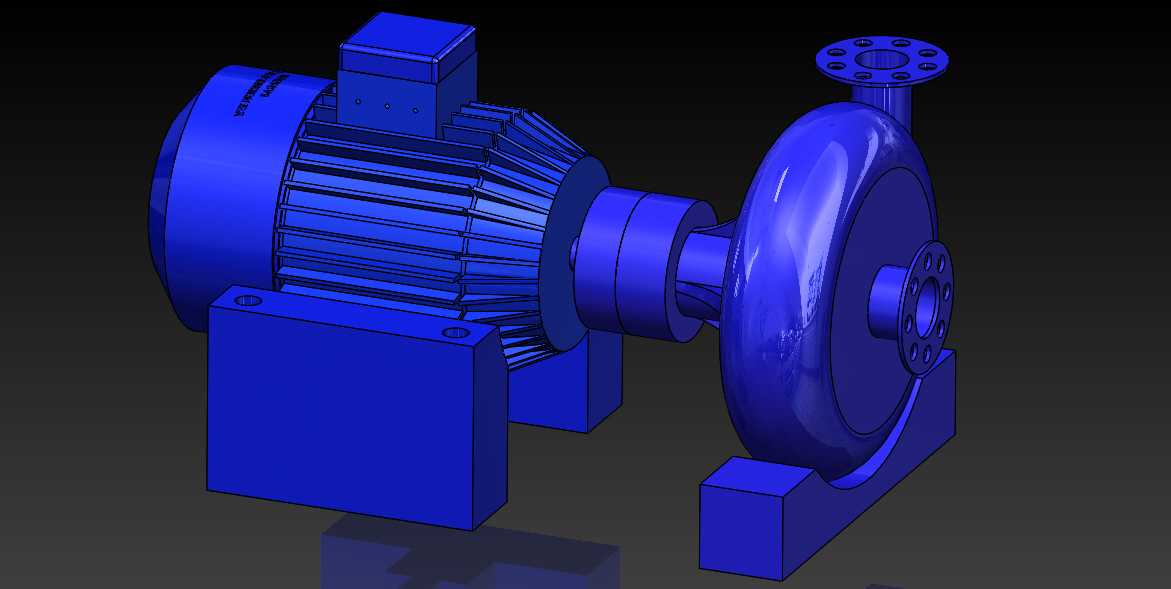

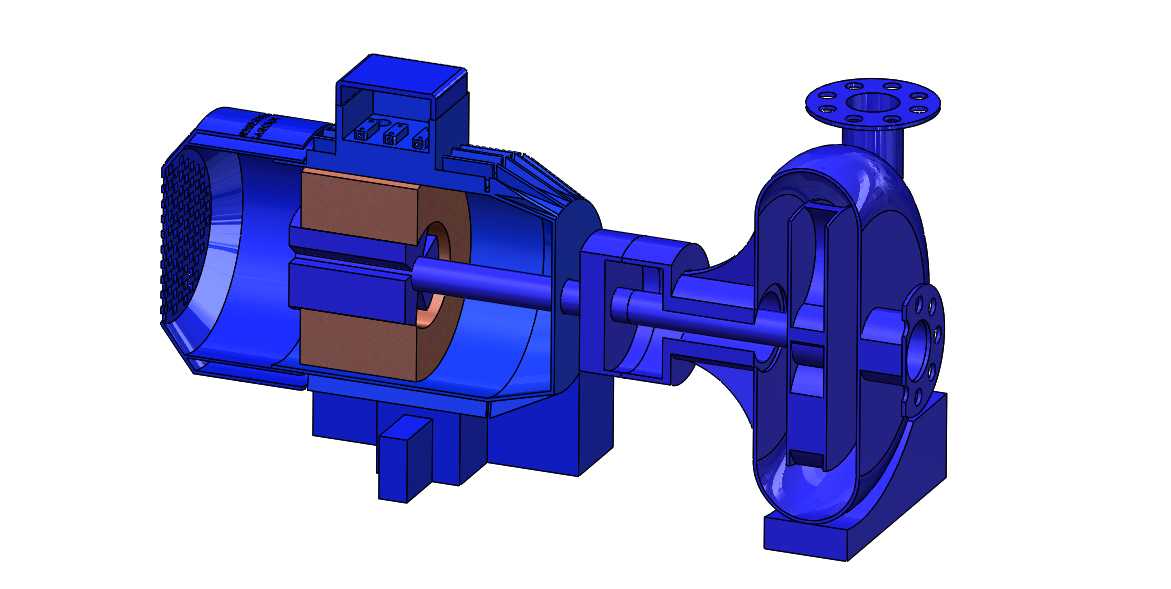

这款电机直联式离心泵主要面向民用给排水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景，可覆盖建筑供水、工厂冷却系统、水处理工段、农田排灌等多领域的流体增压输送需求，能够在常温工况下稳定输送清水或物理化学性质与水相近的介质，是流体输送系统中核心的动力增压部件。设备采用电机与泵体直联共轴的结构设计，省去了传统联轴器连接的冗余传动环节，既缩减了整机的轴向安装尺寸，也降低了传动过程中的能量损耗，同时减少了联轴器找正的安装调试工作量，大幅提升了现场安装的便捷性。泵体部分采用蜗壳式流道设计，叶轮旋转时产生的离心力可将进入叶轮中心的介质加速，通过蜗壳流道的缓扩作用将动能转化为压力能，最终从出口法兰稳定输出，流道过渡顺滑无突变，可有效降低介质流动过程中的水力损失，提升泵组的运行效率。泵体进出口均采用标准法兰连接结构，进出口法兰的螺栓孔位、通径尺寸均匹配通用管路安装标准，可直接对接同规格的工业管路，无需额外制作转换接头。电机部分采用标准卧式安装结构，底部带有一体式铸铁安装机座，机座上预留的安装螺栓孔位间距符合通用卧式电机的安装尺寸规范，泵体下方设置有独立的支撑脚，与电机机座共同构成整机的支撑体系，安装时只需将机座与基础平台通过螺栓紧固即可完成固定，安装基准统一，可有效避免运行过程中因支撑不稳产生的振动问题。设计过程中充分考虑了日常维护的便捷性，泵体与电机的连接段预留了密封件更换的操作空间，无需完全拆解泵体与管路即可完成机械密封的更换作业，大幅降低了后期运维的时间成本。整机的外形轮廓规整，无外凸的尖锐结构，安装边界清晰，轴向总长度、径向最大宽度、进出口中心高度均经过优化设计，可适配多数常规泵房的安装空间要求，无需为设备预留过大的冗余安装场地。泵体的过流部件壁厚均匀，既能够承受额定工况下的介质压力，也避免了不必要的材料浪费，整机重量控制合理，便于现场搬运与吊装作业。
