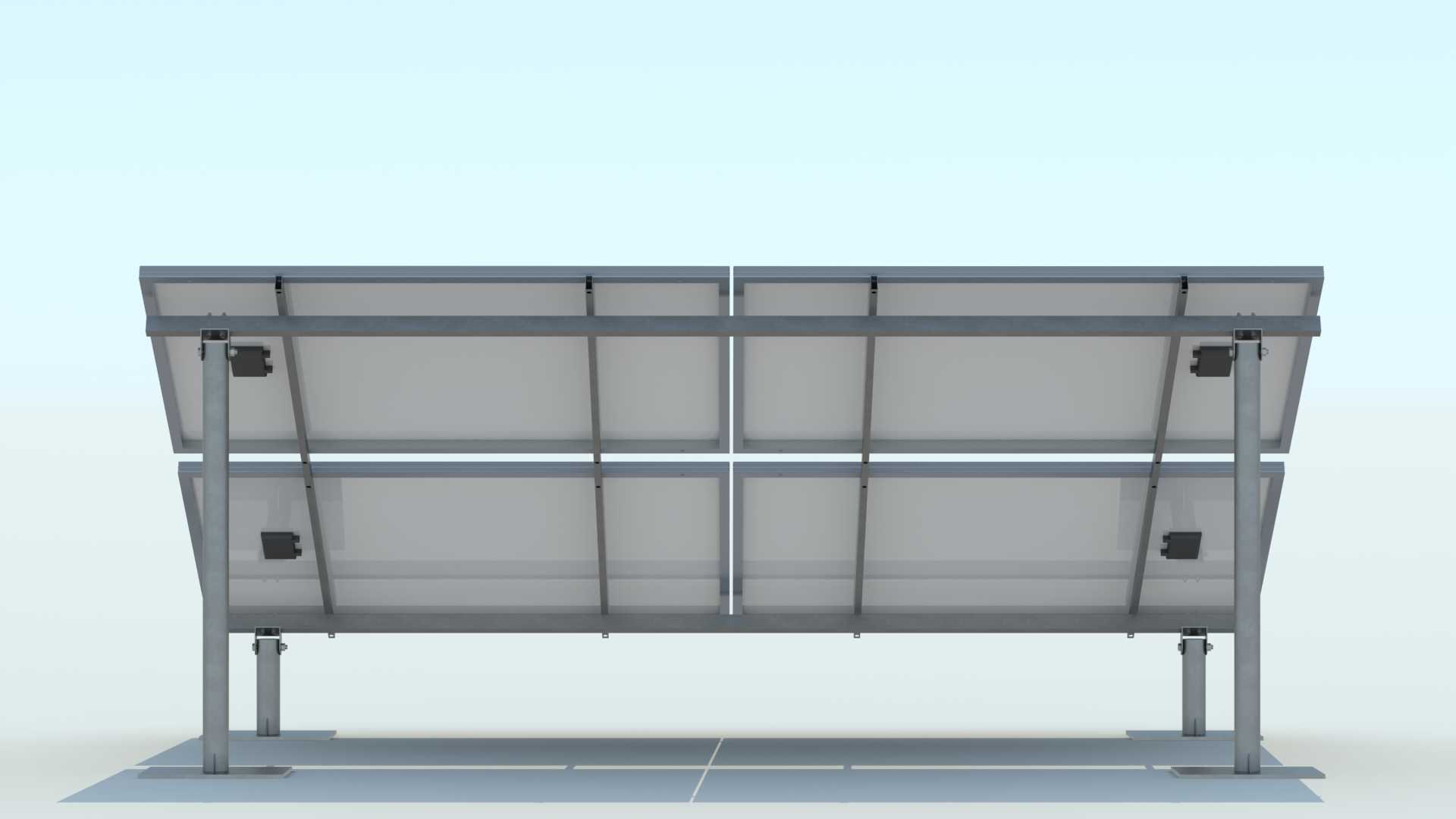

分布式光伏电站太阳能电池板固定支撑钢架

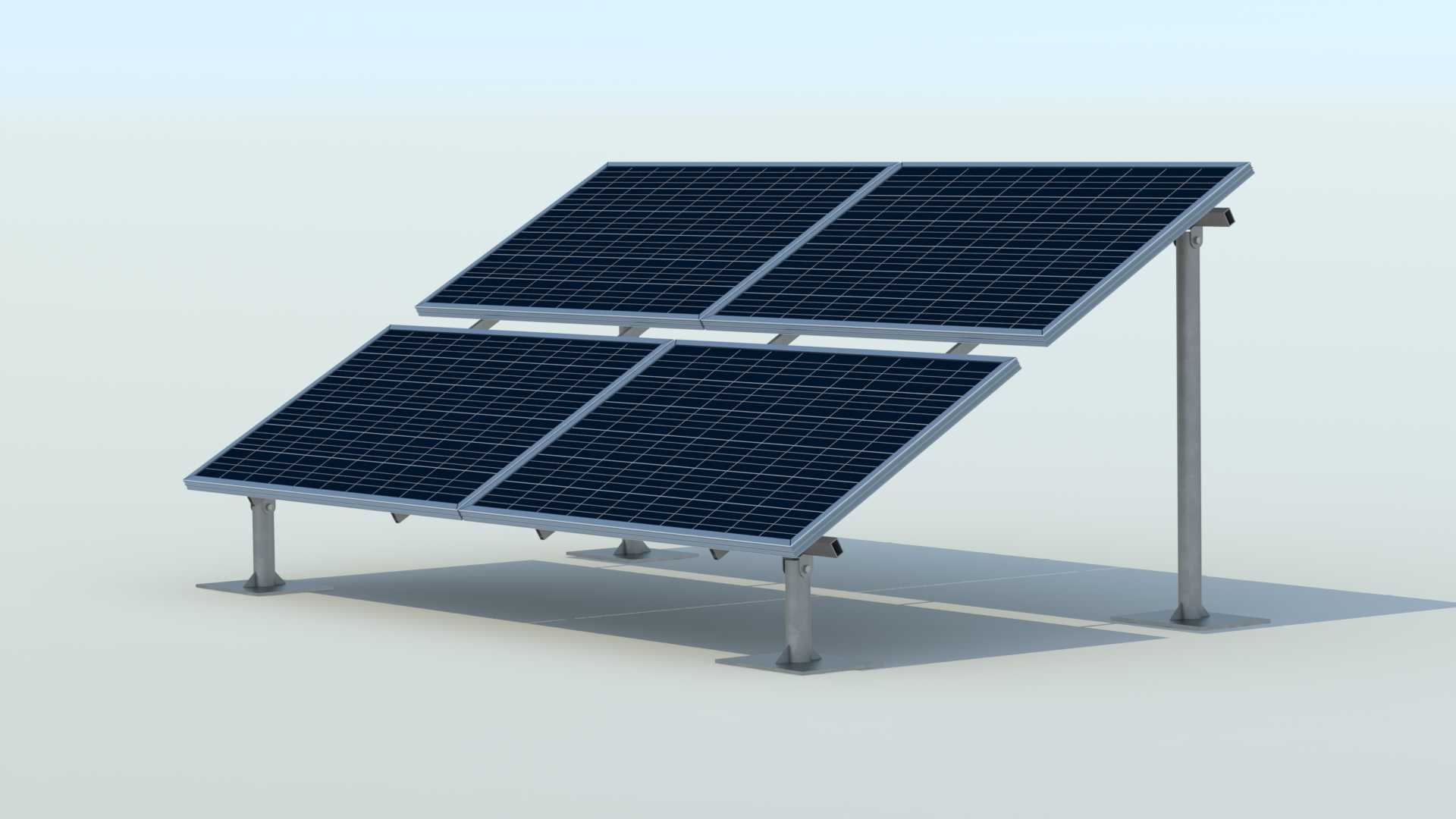

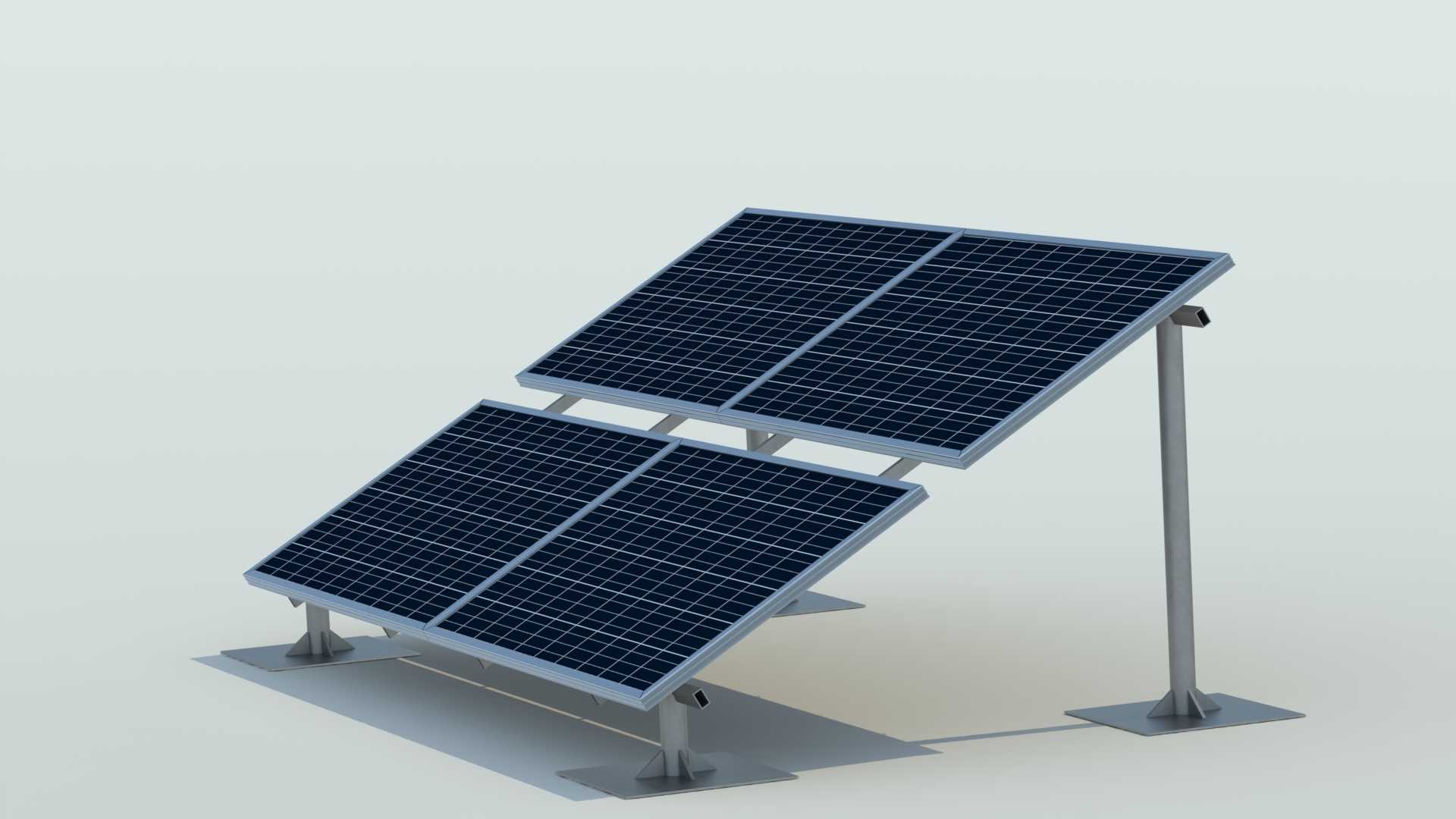

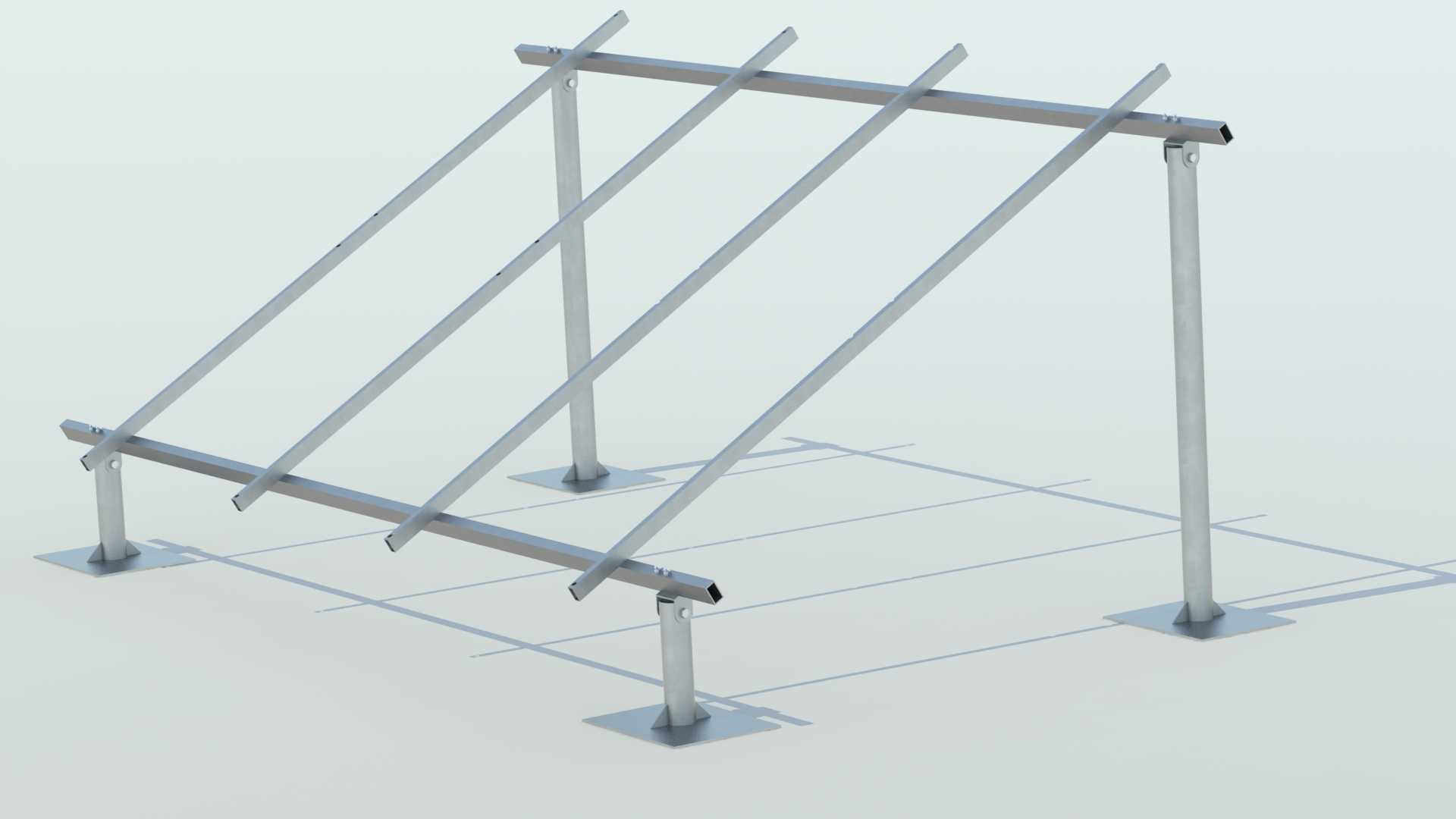

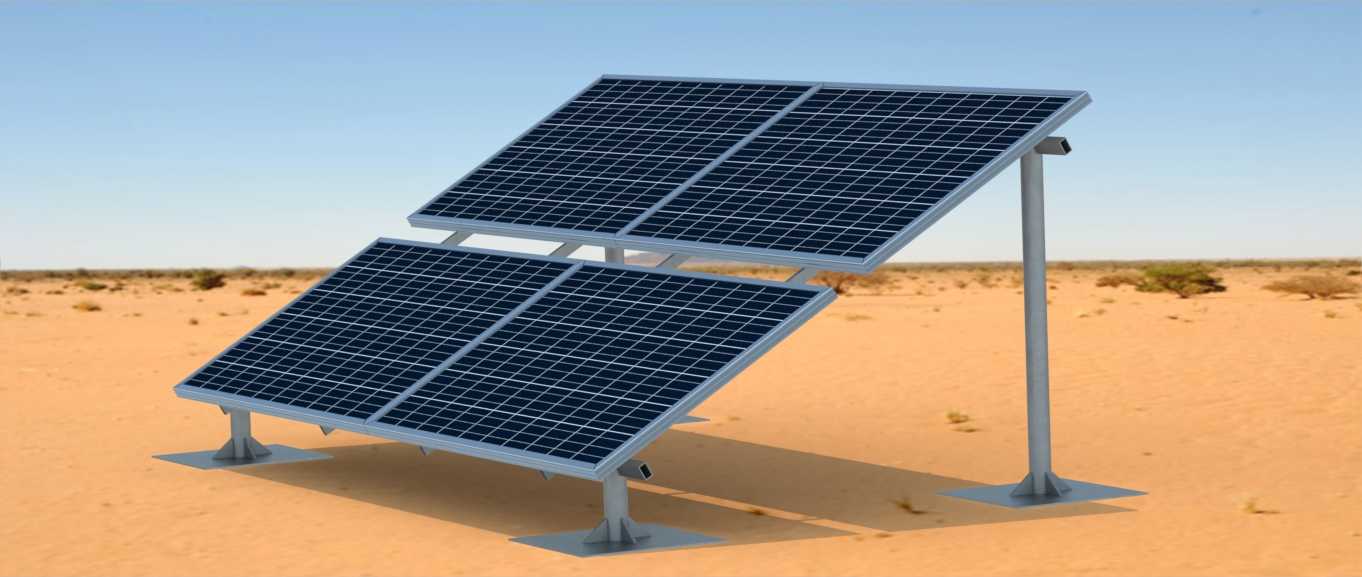

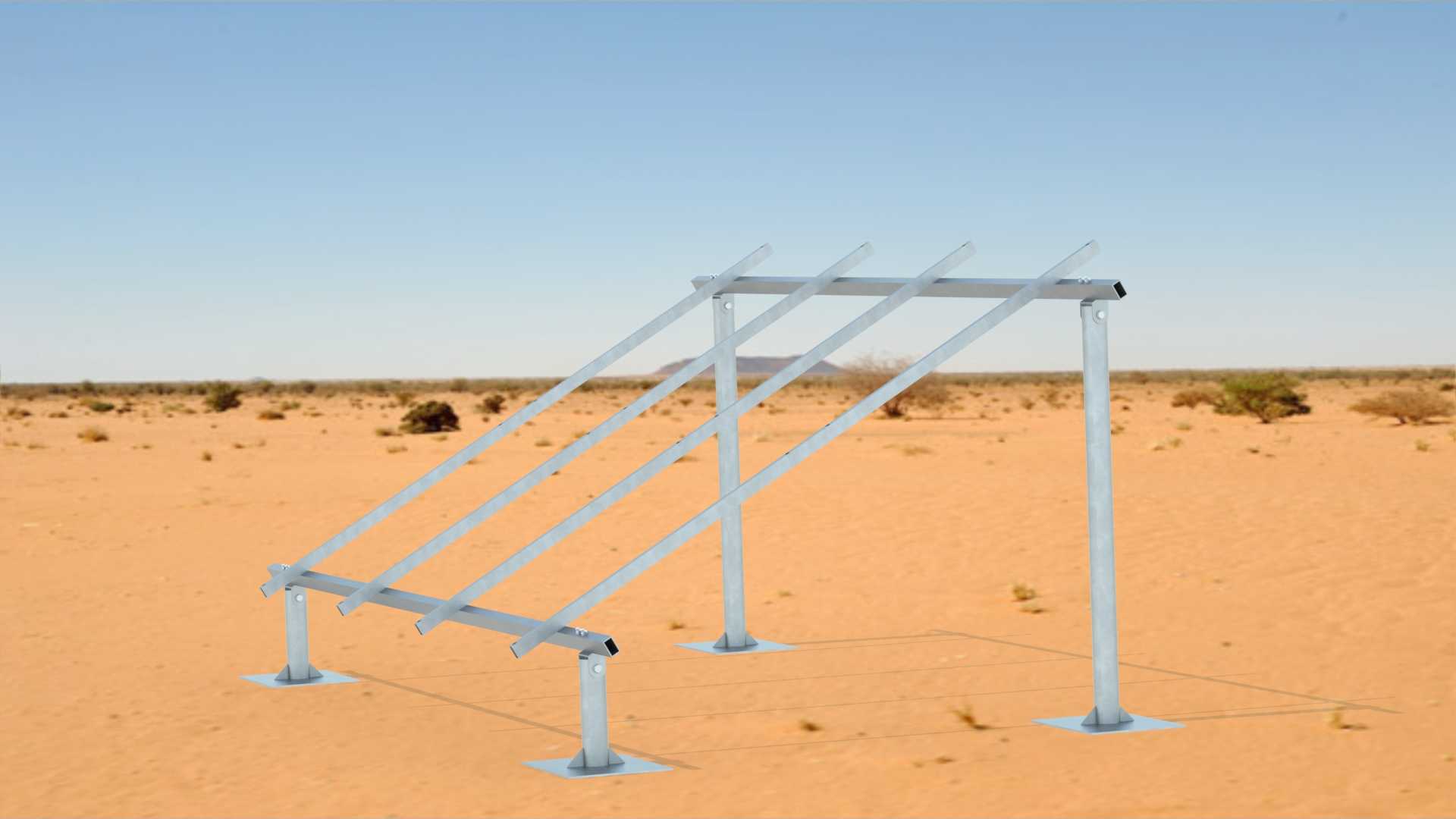

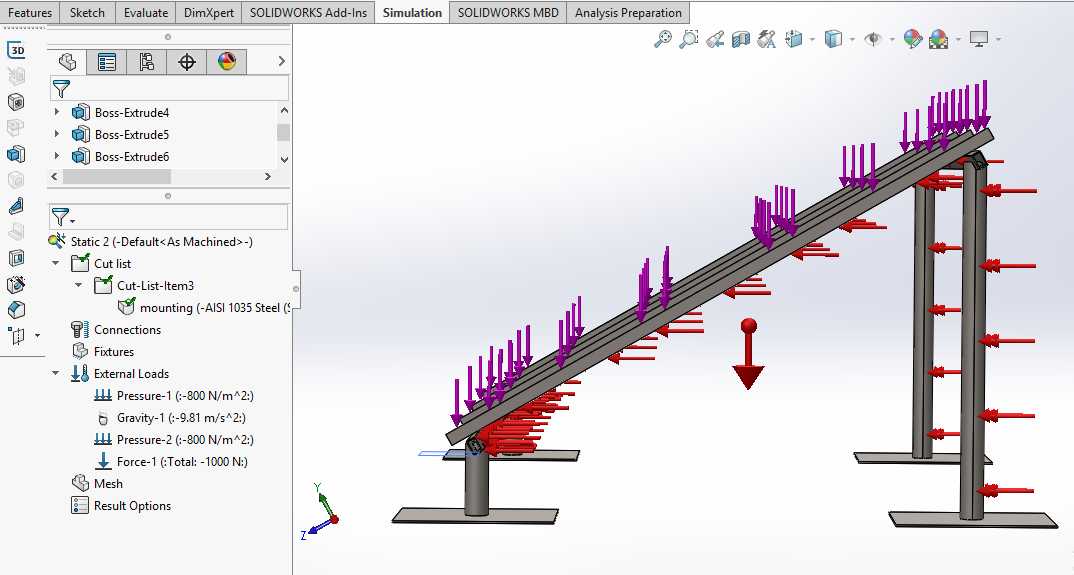

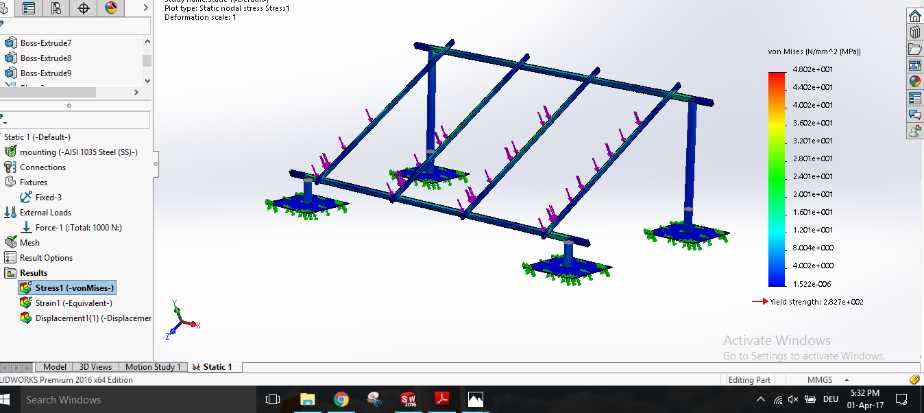

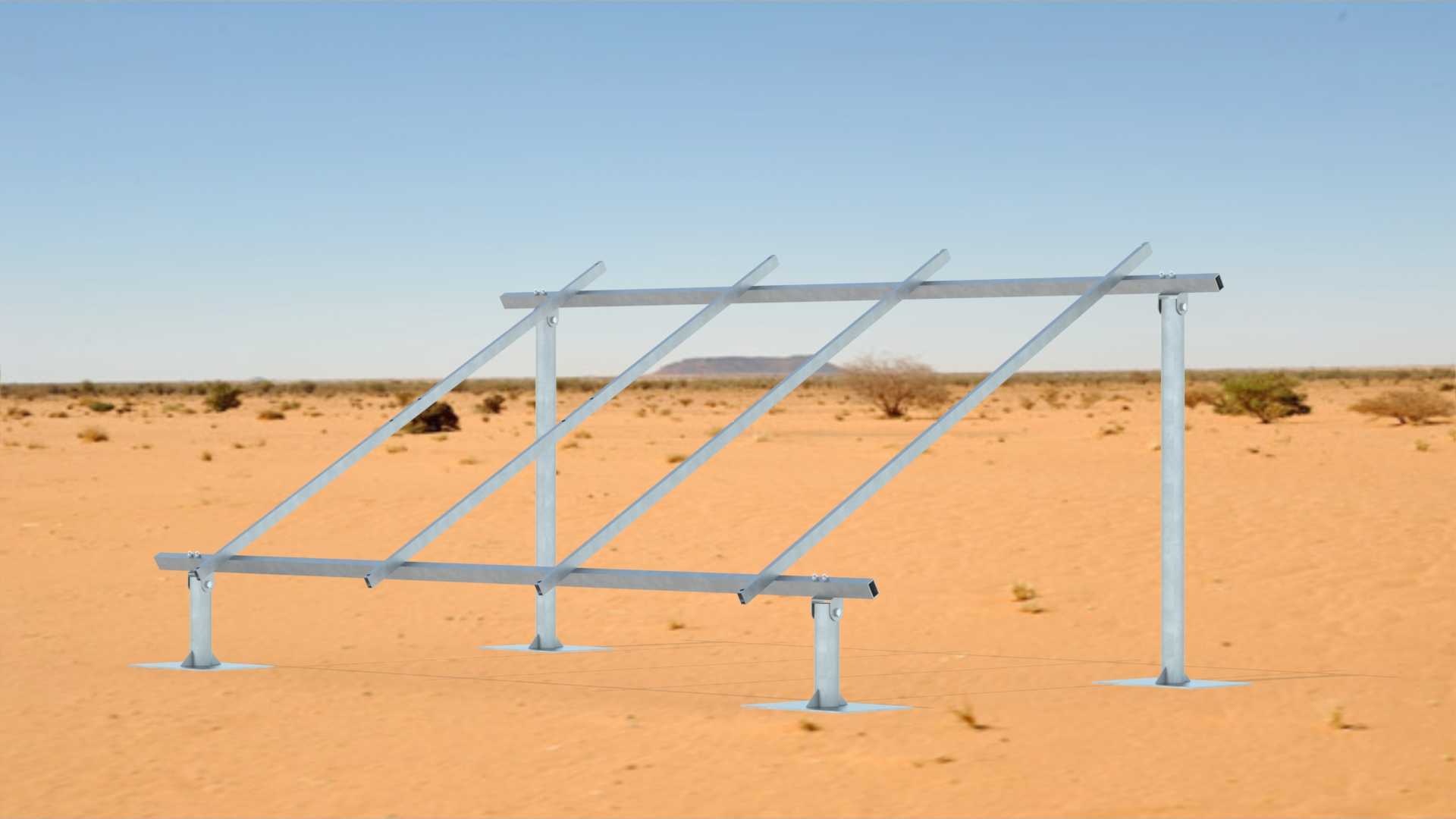

该支撑结构主要应用于分布式光伏发电场景，涵盖工商业厂房屋顶、民用住宅屋顶、地面集中式光伏阵列、山地光伏电站等多种安装环境，核心作用是为太阳能电池板提供稳定可靠的安装载体，保障光伏组件在户外复杂气候条件下长期保持固定安装角度与结构稳定性，避免组件因风载、雪载、震动等外力出现移位、变形或损坏。结构整体采用热镀锌金属型材加工制作，通过立柱、横梁、斜向支撑梁的组合形成稳定的三角受力体系，底部配置方形安装底座，可通过膨胀螺栓与混凝土基础、屋顶水泥基座或预制配重块进行刚性连接，安装时无需复杂的现场焊接作业，所有连接节点均采用标准紧固件拼接，适配不同规格尺寸的晶硅太阳能电池板安装需求。设计阶段充分考虑户外长期使用的抗腐蚀需求，所有金属构件表面均做热浸镀锌处理，可耐受酸雨、盐雾、高低温交变等恶劣环境，结构受力经过力学验算，可抵御常规地区12级以下风压与0.5kN/㎡以下的雪载，整体安装倾角可根据项目所在地纬度进行适配调整，保证电池板能够获得最优的太阳辐射接收角度，提升光伏发电系统的整体发电效率。结构整体横向跨度可根据单排安装的电池板数量灵活调整，单组支架立柱间距控制在1.2m至1.8m区间，斜梁长度适配常规60型、72型光伏组件的安装尺寸，底部底座安装孔位预留足够的调节余量，可抵消现场基础施工的尺寸误差，降低现场安装的施工难度。斜向支撑梁与横梁、立柱的连接节点采用铰接设计，可在一定范围内调整安装倾角，适配不同纬度地区的最佳采光角度需求，横梁上预留通用的组件安装滑槽，可灵活调整电池板的固定位置，适配不同边框尺寸的光伏组件安装，无需额外打孔加工。所有型材的截面选型均经过受力优化，在满足结构强度要求的前提下尽可能降低整体用钢量，控制产品自重，减少对安装基面的荷载压力，尤其适配荷载有限的屋顶安装场景。结构整体无多余外露突出部件，可避免安装运维过程中出现磕碰划伤，边角位置均做钝化处理，提升现场施工的安全性，后期运维更换组件时，仅需拆卸对应位置的紧固件即可完成组件更换，无需拆解整体支架结构，大幅降低后期运维成本。
