法兰安装式多芯军用圆形电连接器结构

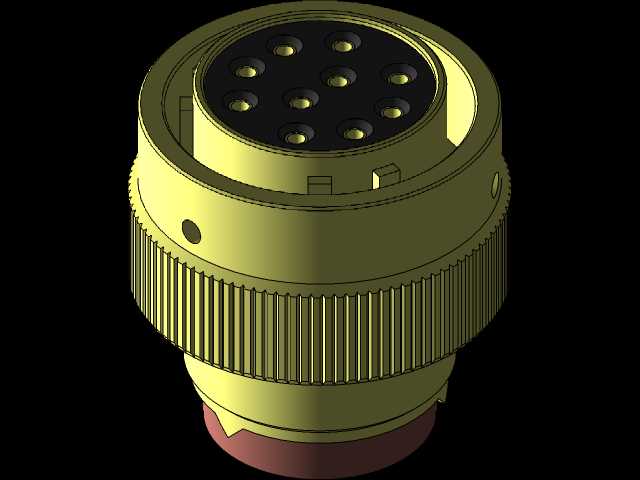

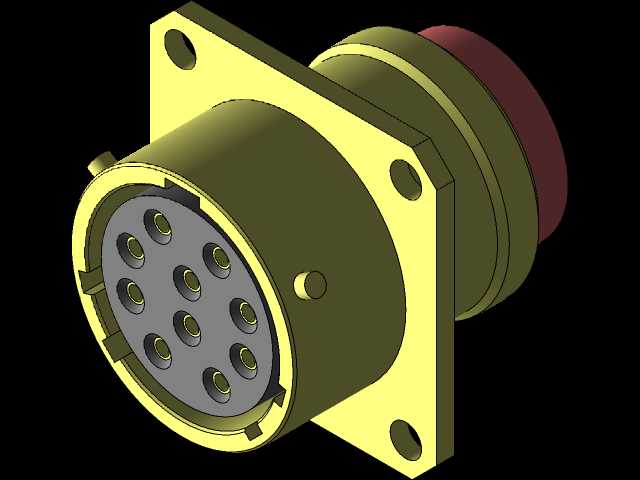

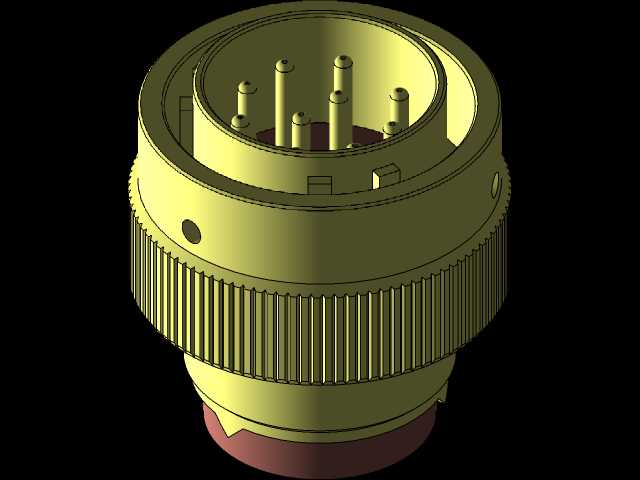

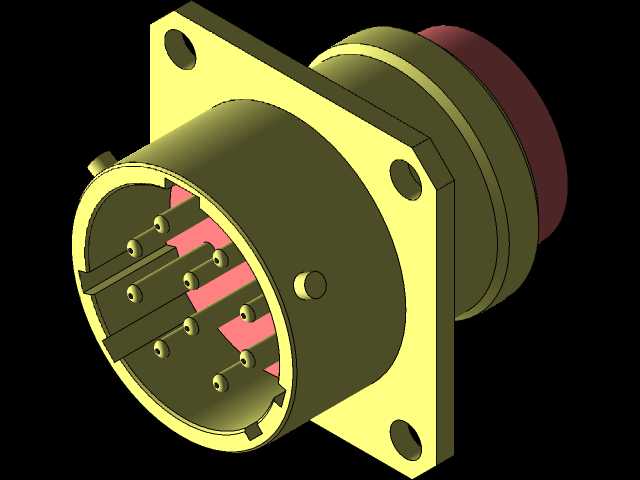

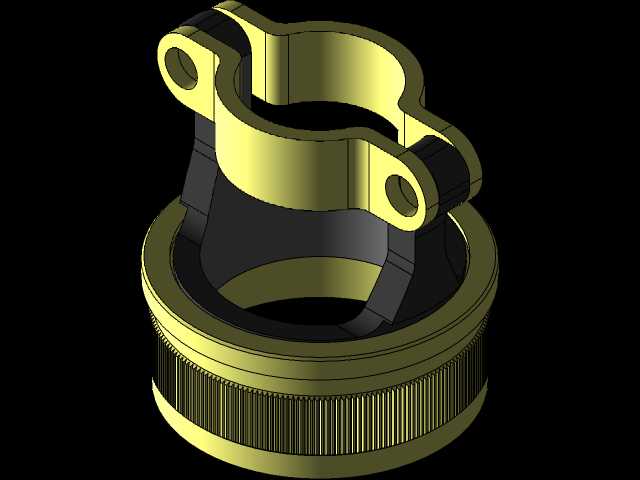

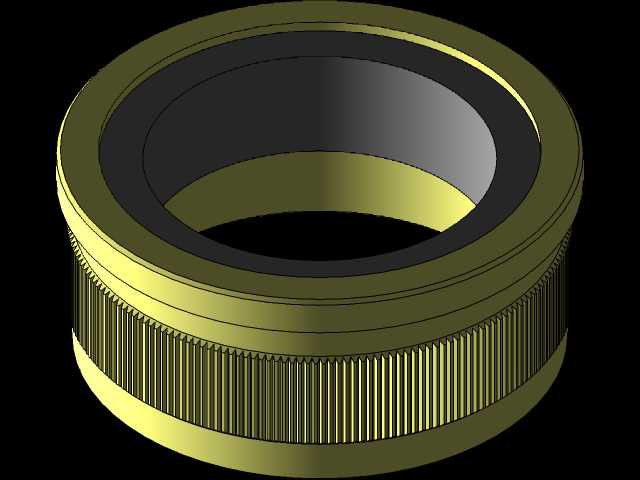

该款电连接器主要面向军用装备、航空航天地面设备、特种工业测控系统的信号与小功率电能传输场景，在严苛的野外作业、车载振动、温湿度剧烈波动的使用环境中，承担设备内部模块之间、设备与外接线缆之间的稳定连接功能，避免信号传输中断、接触不良引发的装备故障，是军用电子系统、武器装备、特种通讯设备中保障链路可靠连通的核心基础零部件。产品采用圆形壳体结构设计，这种结构形式天生具备优秀的抗力学冲击、抗径向挤压能力，配合带安装孔的方形法兰底座，能够通过螺栓直接固定在设备舱壁、设备壳体的预设安装位上，安装后法兰面与设备壁面紧密贴合，可实现基础的防尘、防泼溅密封效果，尾部的密封胶圈结构能够在接入线缆后填充线缆与壳体之间的缝隙，阻挡水汽、粉尘进入连接器内部接触区域，保障接触件的导电性能长期稳定。连接器内部采用分层排布的插针接触结构，多根插针按照预设的点位规则均匀分布在绝缘基座上，绝缘基座采用耐高温、抗老化的绝缘材质制作，既能够实现相邻插针之间的电气隔离，避免信号串扰、短路问题，也能够对插针形成稳固的支撑，在反复插拔过程中避免插针偏移、变形。壳体外侧设置有定位卡位结构，在插头与插座对接时能够通过卡位实现快速对位，避免错插、反插问题，对接到位后卡位结构可提供锁紧力，防止装备运行过程中的振动导致连接器松脱。从安装边界来看，方形法兰的四个角预留标准安装通孔，安装孔的位置度公差经过严格控制，能够适配行业通用的安装开孔尺寸，法兰厚度经过优化设计，既保证安装后的结构强度，也不会过度占用设备内部的安装空间；连接器插合端的外径尺寸、插合深度符合军用圆形连接器的通用尺寸规范，能够与同规格的插头端实现完全兼容互换，尾部的线缆接入空间预留充足，可适配不同线径的多芯屏蔽线缆，方便现场布线施工与后期维护更换。在设计过程中，针对军用场景的特殊使用需求，对壳体壁厚、插针的插拔力、接触电阻都做了针对性优化，壳体采用高强度金属材质制作，表面做钝化防腐处理，能够耐受盐雾、湿热环境的长期侵蚀，插针接触部位采用镀金处理，降低接触电阻的同时提升耐磨性能，保障上千次插拔后依然具备稳定的导电性能，内部绝缘件的耐温范围覆盖军用装备的常规工作温区，不会在极端温度下出现绝缘性能下降、材质脆裂的问题。
