三角钥匙式回转扭锁结构设计

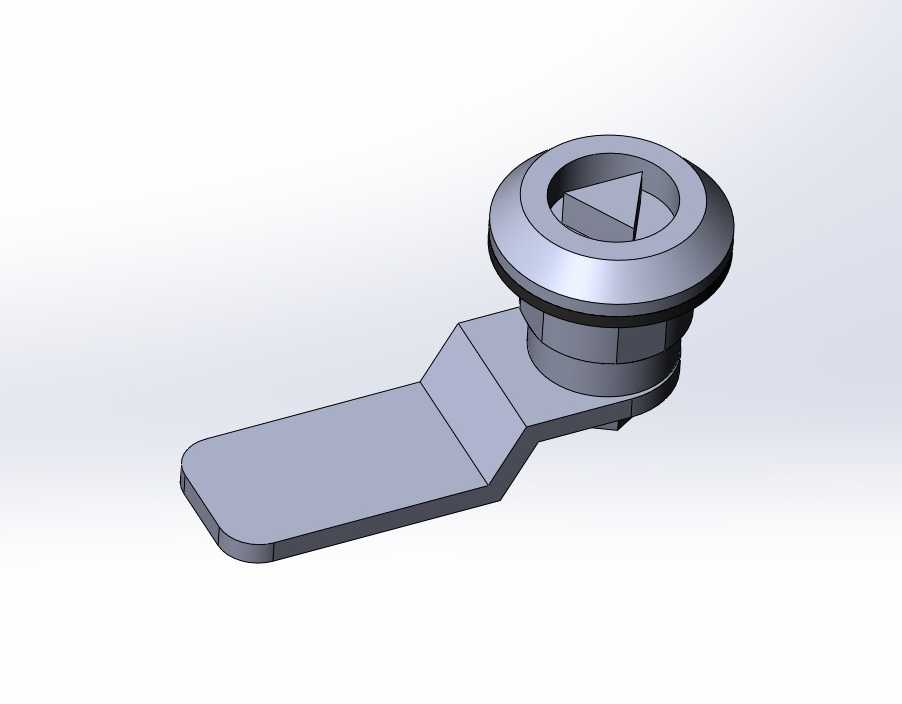

这款三角钥匙驱动的回转扭锁，是工业柜体、设备箱柜领域应用十分广泛的锁闭构件，日常多部署在电气控制柜、工业设备检修门、户外通讯机柜、车间工具储物柜、小型配电箱等场景中，承担着限制非授权开启、保障内部器件与存储物品安全、维持柜体封闭防护性能的核心作用，能够适配门板厚度在1到3毫米区间的各类冷轧钢板柜、铝合金型材柜，在有防尘、防误触需求的工业作业场景中适配性极强。从实际使用功能来看，该扭锁通过三角钥匙的插入旋转完成锁止与解锁动作，锁舌随锁芯回转90度即可实现门板与柜体框架的卡合或脱离，操作行程短、开合动作干脆，三角钥匙的非通用齿形设计能够有效避免无关人员使用普通螺丝刀等常见工具随意开启，兼顾了操作便捷性与基础防盗防误开的性能，锁体自带的多层环形密封胶圈结构，能够在锁体与门板安装孔的贴合位置形成有效密封，阻挡日常环境中的粉尘、溅水进入柜体内部，适配多数室内工业场景的基础防护要求。在设计思路上，这款扭锁采用了模块化的分层结构设计，从门板外侧到内侧依次布置了装饰端盖、锁芯主体、锁紧螺母、回转锁舌几个核心部件，所有部件均采用规则回转体加切削特征的结构形式，没有复杂的异形曲面，既方便采用冷镦、冲压、机加工等常规五金加工工艺批量生产，也能保证各部件装配时的同轴度，减少长期使用后的卡滞磨损问题；锁舌部分采用了带弯折的L型结构，末端做了六角防转定位设计，安装时无需额外调整锁舌角度，拧紧锁紧螺母即可完成固定，大幅降低现场安装的操作难度。从安装边界与尺寸适配来看，该扭锁的主体安装段为标准圆柱结构，适配直径18到22毫米的圆形门板安装孔，锁紧螺母采用标准细牙螺纹，能够在适配厚度范围内的门板上实现无极调节，无需针对不同门板厚度单独定制配件；锁舌回转半径控制在28毫米以内，安装时仅需要在柜体内侧预留30毫米见方的操作空间，不会与柜体内部安装的电气元件、布线槽等部件产生空间干涉，锁体突出门板外侧的高度控制在8毫米以内，边缘做了圆弧过渡处理，不会在人员过往时产生勾挂风险，整体结构紧凑，适配绝大多数标准工业柜体的安装空间要求，长期反复开合使用也不易出现松动、锁舌偏移等问题，耐用性表现稳定。
