管材端部封堵加工用陷型模机结构

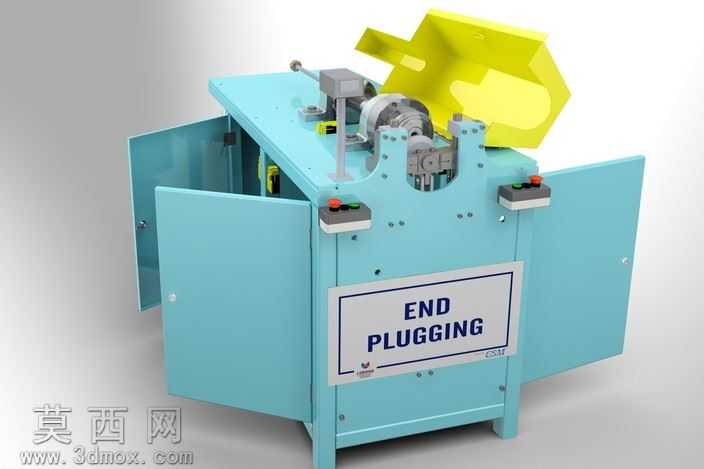

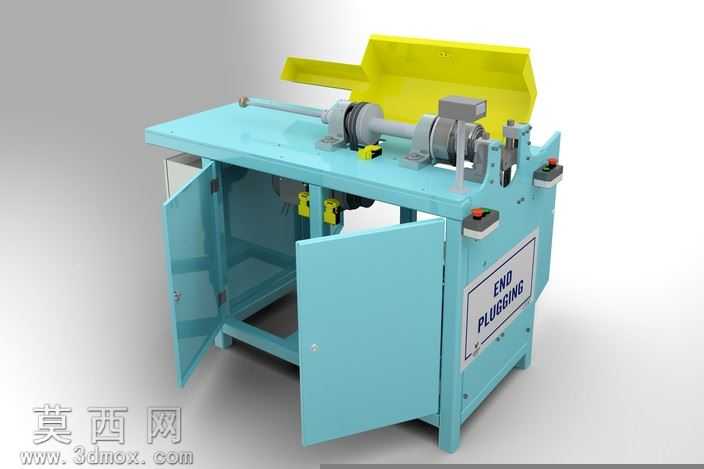

本模型为管材端部封堵加工专用的陷型模机三维结构，建模过程严格遵循工业机械设计规范，先从设备整体框架布局入手，确定柜体式承载基座的尺寸比例，采用对称式结构排布加工执行组件，保障设备运行时的受力均衡性。建模阶段对设备各部件进行独立参数化构建，首先完成下部柜体的钣金结构建模，还原双开门的柜体设计，预留内部电气与传动组件的安装空间，柜体表面做平整化钣金处理，边缘添加合理的折弯工艺圆角，还原真实钣金加工的工艺特征。上部加工工位的建模重点还原核心模压执行结构，包含定位夹具、压合执行组件、操作控制按钮组，两侧对称布置的控制盒符合双人协同操作或工位双向操作的使用需求，控制按钮采用红绿色差区分功能，还原工业设备的安全操作设计逻辑。设备上方的黄色防护挡板采用半包覆式结构设计，建模时还原其倾斜安装的角度，既能够阻挡加工过程中的碎屑飞溅，又不会干扰操作人员的上下料操作，挡板与主机架的连接支架做简化但精准的结构还原，保障装配关系完全符合实际安装逻辑。材质渲染阶段，柜体主体采用浅青蓝色工业机床漆材质，调整材质粗糙度模拟真实机床漆面的微哑光质感，避免过度反光造成的视觉失真；上部黄色防护件采用醒目的工业安全黄材质，适当提高材质的饱和度，符合工业安全防护件的色彩规范；标识牌区域还原白底黑字的铭牌效果，边缘做轻微的倒角处理，模拟金属铭牌的安装质感；操作按钮分别赋予红色急停、绿色启动的对应材质，金属传动部件赋予金属磨砂材质，还原机械加工部件的金属质感。结构设计上，该陷型模机针对管材端部封堵工序设计，核心加工工位设置居中定位机构，可适配对应规格管材的端部装夹，压合执行组件采用直线进给的运动逻辑，建模时保留了组件的运动行程空间，可直观展示设备的作业动作逻辑；柜体内部预留的安装空间可容纳传动动力单元与电气控制单元，外部走线做隐藏式设计，让设备外观整洁规整，符合工业设备的外观设计要求。整体建模严格按照1:1的实物比例构建，各部件的装配间隙、连接孔位、安装结构都做了精准还原，可用于设备结构展示、加工工序演示、相关设备改型设计的参考依据，完整呈现了管端封堵加工专用设备的完整结构特征与设计思路。
