FPV图传600mw功率发射机结构设计

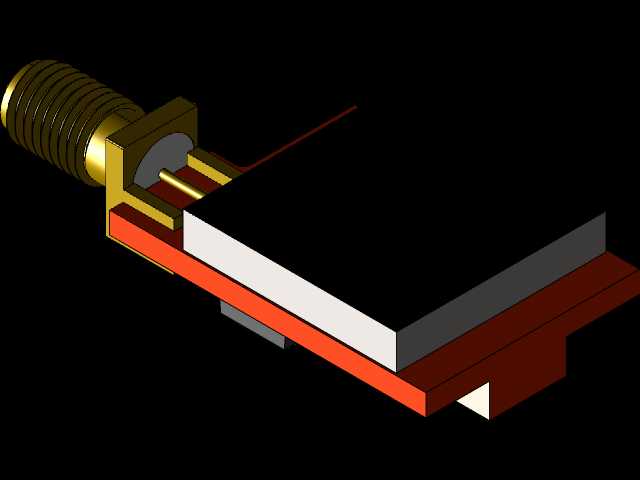

这款FPV发射机是专为多旋翼、固定翼航模及小型穿越无人机设计的无线视频传输核心部件，主要承担飞行过程中机载摄像头采集的实时画面回传功能，是第一视角飞行场景下不可或缺的信号发射终端，能够为飞手提供低延迟的空中视角画面，支撑竞速飞行、航拍取景、特种作业巡检等多种航飞场景的使用需求。从结构设计来看，该发射机采用模块化分层布局，整体分为射频连接端、电路承载层、散热基板三个核心部分，射频端采用标准SMA接头结构，能够兼容市面上绝大多数增益图传天线，接头位置做了金属加固设计，可应对飞行过程中的振动冲击，避免天线松动导致的信号衰减问题。电路部分采用叠层排布设计，核心射频电路与电源电路做了物理分隔，减少不同模块之间的信号干扰，保障600mw发射功率下的信号稳定性，外层屏蔽罩既可以隔绝外界电磁干扰，也能避免电路部分与机架其他金属部件接触造成短路。底部的红色散热基板采用高导热材质设计，既承担整个发射模块的结构支撑作用，也能将长时间工作下功率元件产生的热量快速导出，避免高温导致的功率漂移、信号断连问题，适配大载重长航时飞行的持续工作需求。在安装边界设计上，该发射机预留了标准的航模设备安装孔位，能够直接适配主流穿越机、多旋翼无人机的飞塔安装位，整体厚度控制在航模电子设备的通用安装尺寸范围内，不会与飞控、电调等其他机载设备产生安装干涉，接头位置的突出尺寸经过精准测算，安装后天线接口不会被机架侧板、机臂遮挡，保障信号全向发射的覆盖范围。设计过程中充分考虑了航模飞行的实际使用环境，整体结构做了轻量化处理，在保证结构强度的前提下尽可能降低自身重量，减少对飞行器载重负载的占用，同时各个连接部位都做了抗振动强化，能够应对特技飞行、高速飞行时产生的持续振动与瞬时冲击，避免飞行过程中设备松脱失效。
