小型电动绞车Inventor三维结构设计模型

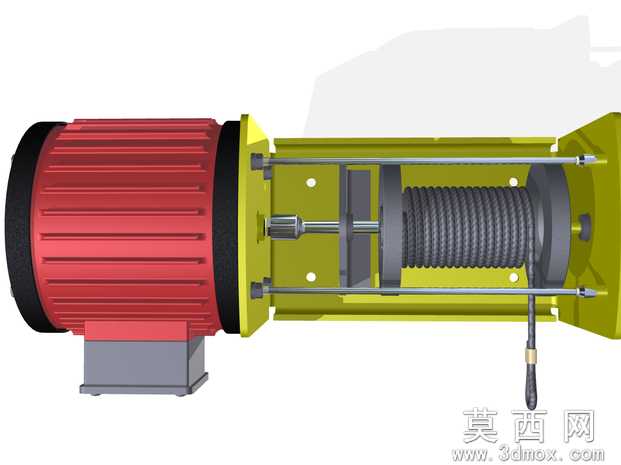

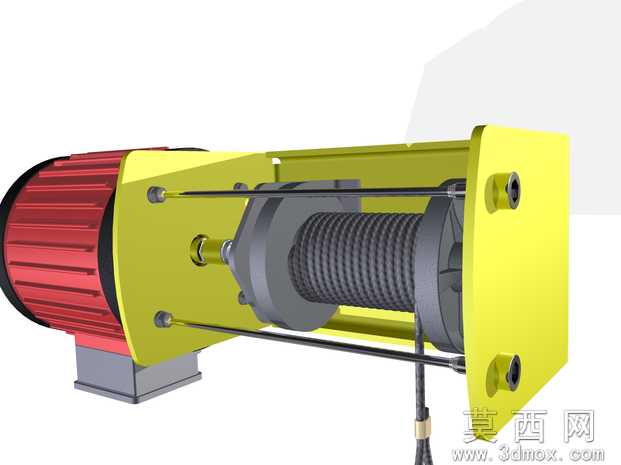

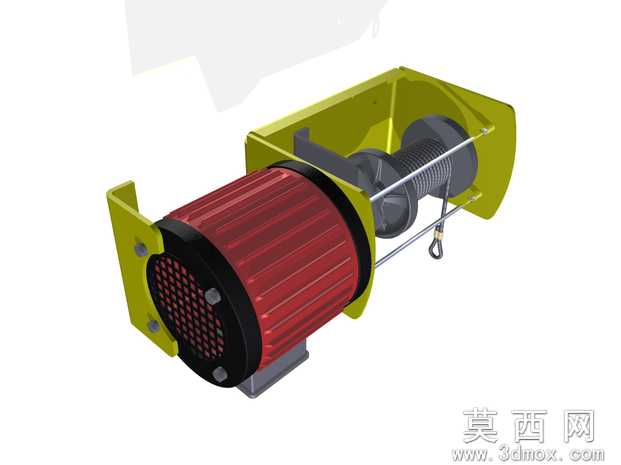

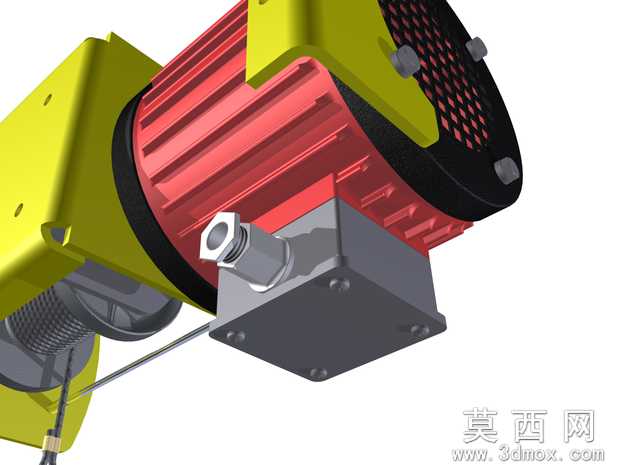

本模型为小型电动绞车完整三维结构设计，建模阶段以Autodesk Inventor2012为核心开发平台，采用自顶向下的装配设计思路，先完成整体布局框架的基准搭建，再逐一拆分绘制驱动电机、卷筒组件、支撑机架、拉杆紧固件、安装底座等独立零部件，每一个零件均按照实际机械加工的尺寸规范绘制草图，通过拉伸、旋转、扫掠、阵列等特征命令完成实体建模，过程中反复校验各零件间的装配干涉问题，调整同轴度、配合间隙等装配参数，确保整体装配逻辑符合真实机械产品的装配要求，最终完成全零件的约束装配，可实现完整的装配体运动仿真演示。参数设计层面，模型围绕小型起重牵引的使用场景设定参数，卷筒的容绳量、绳槽间距匹配常规小型起重钢丝绳规格，驱动端的电机安装位尺寸适配标准小型减速电机参数，两侧支撑立板的厚度、拉杆的直径均按照小型载荷下的强度要求设定，安装底座的固定孔位符合通用安装尺寸规范，所有参数均可根据实际使用需求进行编辑调整，方便使用者快速修改衍生不同规格的绞车方案。渲染材质部分，模型对不同零部件赋予了贴合真实产品的材质属性，驱动电机外壳赋予红色磨砂金属漆材质，还原工业电机的外壳质感，支撑机架、端盖等结构件赋予黄色烤漆钢材材质，卷筒、传动轴等传动部件赋予灰色铸铁/机加工钢材质，紧固件赋予镀锌亮面金属材质，底座赋予灰铸铁哑光材质，搭配场景光照渲染后，整体视觉效果与真实工业产品高度一致，可直接用于方案展示、产品宣传等场景。结构原理上，该电动绞车采用卧式布局，驱动电机直接连接减速传动结构带动卷筒转动，卷筒上缠绕的钢丝绳随卷筒转动实现收放动作，从而完成重物的牵引、起吊作业，两侧的立式支撑立板通过四根横向长拉杆拉紧固定，为卷筒和传动结构提供稳定的支撑，底部的一体式安装底座可通过螺栓将整机固定在安装基面，保证作业过程中的结构稳定性，整体结构紧凑简洁，传动路径短，适合小吨位的起重、牵引作业场景。软件兼容方面，模型除原生Inventor格式外，还附带STL、STEP、IGES等通用三维格式，STL格式可直接对接3D打印设备完成实物样件制作，STEP、IGES格式可被SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件直接打开编辑，不存在版本兼容障碍，不同软件使用习惯的设计者都可以直接调取使用，无需额外的格式转换操作。研发教学应用层面，该模型可作为HND CADD等机械设计相关课程的教学案例，帮助学习者理解起重牵引类设备的结构组成、装配逻辑与设计思路，也可作为小型起重设备研发的初始方案原型，设计者可在此基础上优化传动结构、调整载荷参数、添加制动组件等，快速完成定制化小型绞车的产品开发，同时也适合机械爱好者作为三维建模练习的参考素材，掌握装配体设计、零件配合校验、材质渲染等实操技能。
