低功耗蓝牙4.0BLE通信模块结构设计

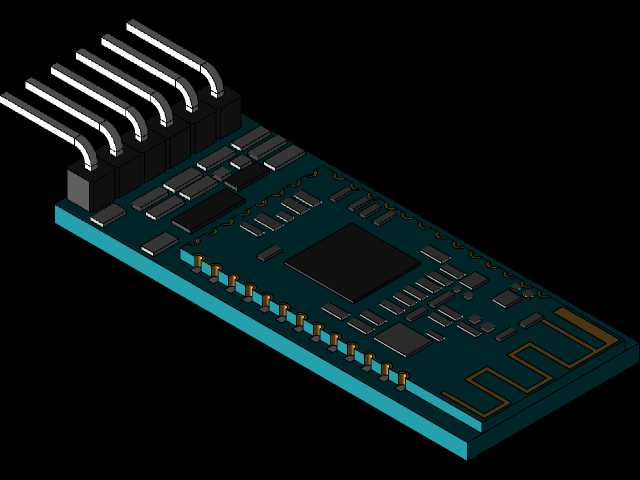

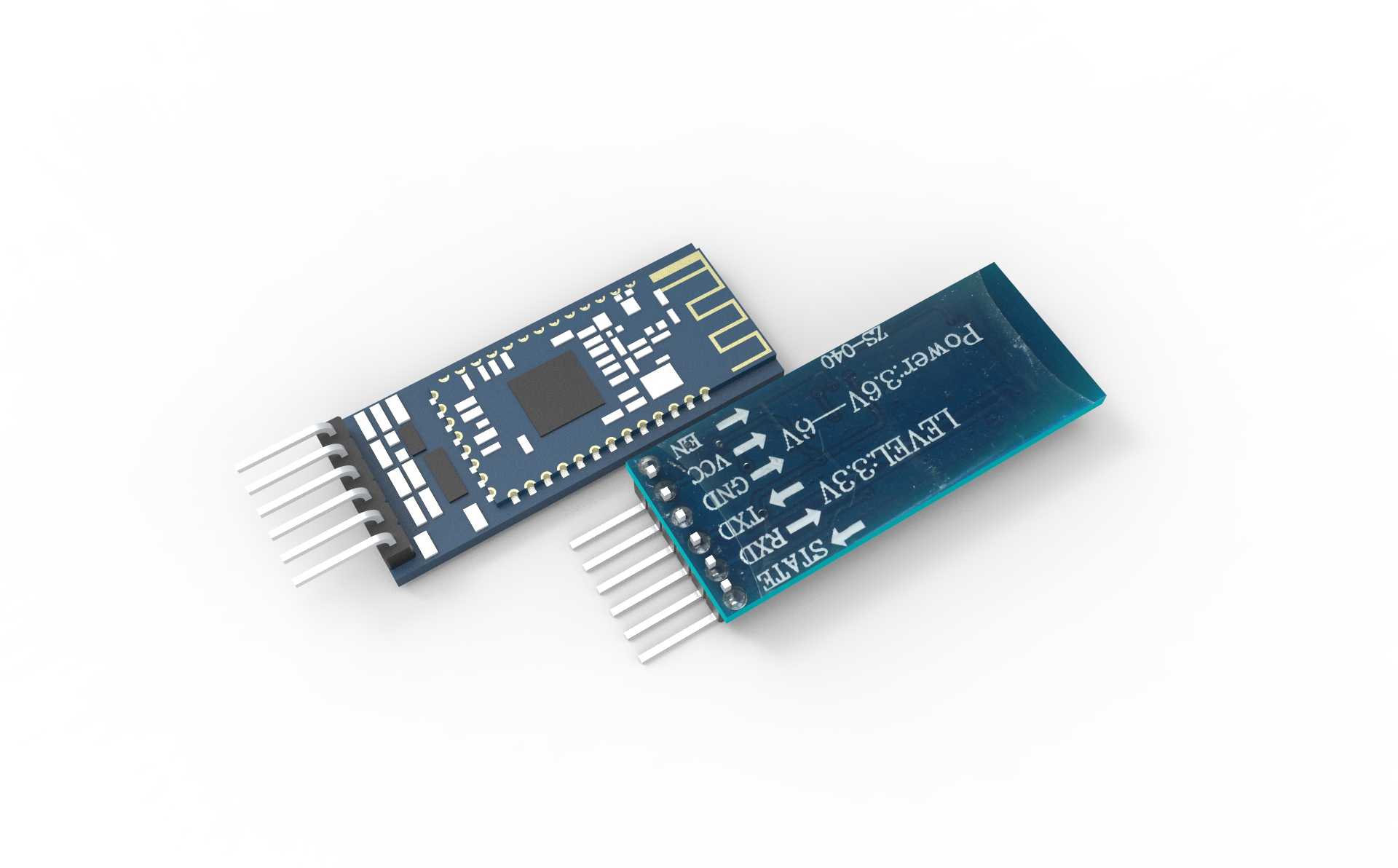

本次设计的蓝牙4.0BLE通信模块，是面向短距离无线数据传输场景打造的嵌入式通信组件，广泛适配智能穿戴设备、工业传感节点、智能家居终端、小型物联网采集设备等多类应用场景，能够为不同硬件终端提供稳定、低延迟的双向无线数据通路，解决传统有线布线受限、短距通信功耗过高的实际应用痛点。模块采用直插排针式接口设计，整体外形为规整的长条形板卡结构，板身宽度适配标准面包板及通用嵌入式开发板的安装孔位，排针引脚采用标准2.54mm间距设计，能够直接插接在常用开发基座上，无需额外定制转接结构，安装边界预留了足够的焊接及插拔操作空间，板边无突出元器件，可紧密贴合安装在设备壳体内部的预留卡槽中，不会与周边结构件产生干涉。从功能特性来看，模块集成了完整的蓝牙4.0BLE协议栈，支持通用串口透传功能，可直接替代传统的串口有线连接，实现TTL电平数据的无线收发，板载电源处理电路支持宽电压输入，能够适配3.3V至6V的常见供电场景，同时板载状态指示引脚，可直观反馈模块的配对、连接、数据传输状态，方便终端设备的状态调试与运行监测。设计过程中充分考虑了嵌入式应用的实际需求，板载元器件全部采用表贴工艺布局，射频部分走线做了阻抗匹配优化，保证无线信号的收发稳定性，接口引脚的功能定义兼容市面主流蓝牙串口模块的通用定义，能够实现同类型产品的直接替换，降低终端产品的改型成本。模块的板层设计兼顾了散热与信号屏蔽需求，核心射频芯片周边做了净空处理，避免周边元器件对无线信号产生干扰，电源引脚处预留了滤波电容的安装位置，可根据实际应用场景选配滤波元件，提升复杂电磁环境下的工作稳定性。排针采用直插式设计，既支持焊接固定在终端设备主板上，也支持排座插接的可拆卸安装方式，适配不同产品的组装维护需求，板身整体厚度控制在1.6mm标准PCB厚度，能够适配绝大多数小型电子设备的内部安装空间，不会占用过多的结构余量。
