家用手动压杆式鲜榨橙汁设备结构设计

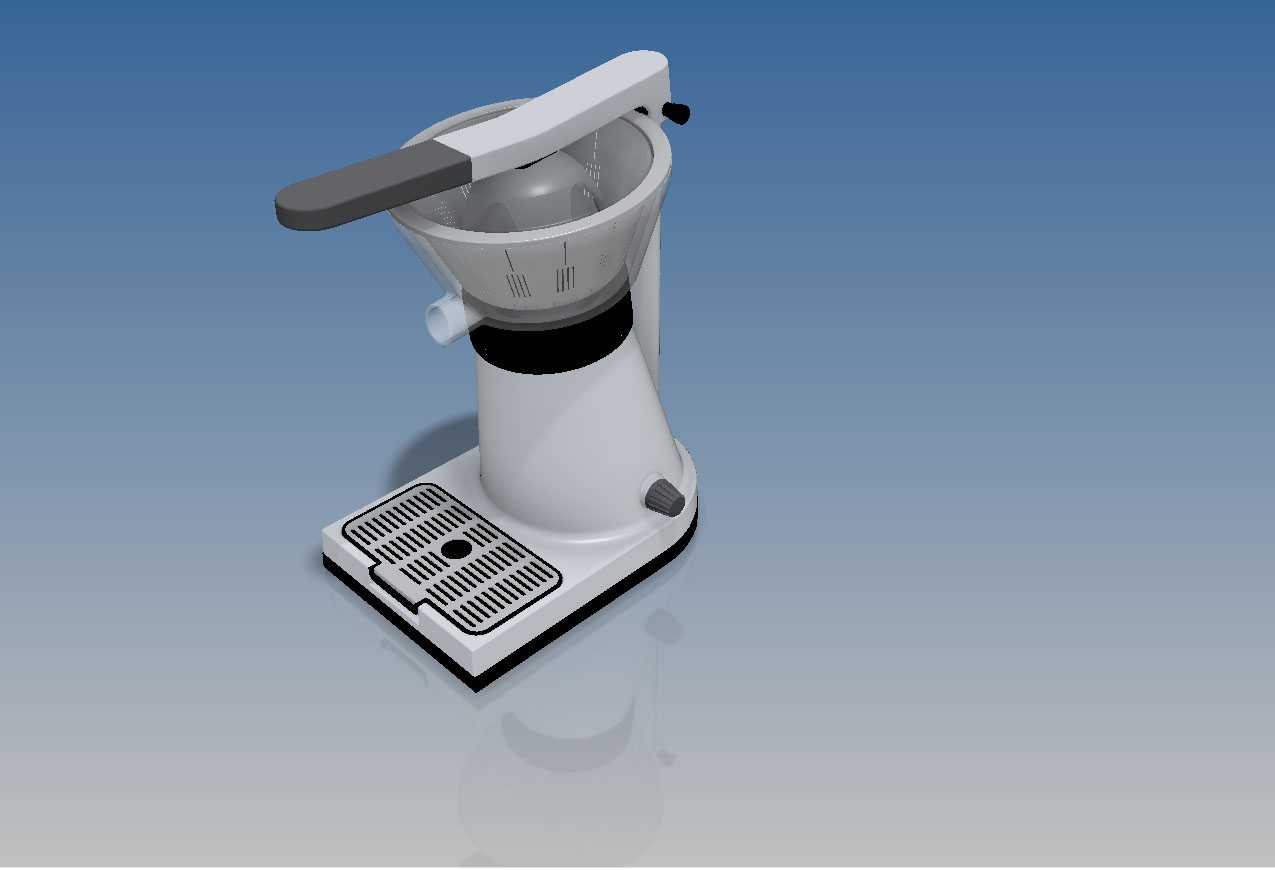

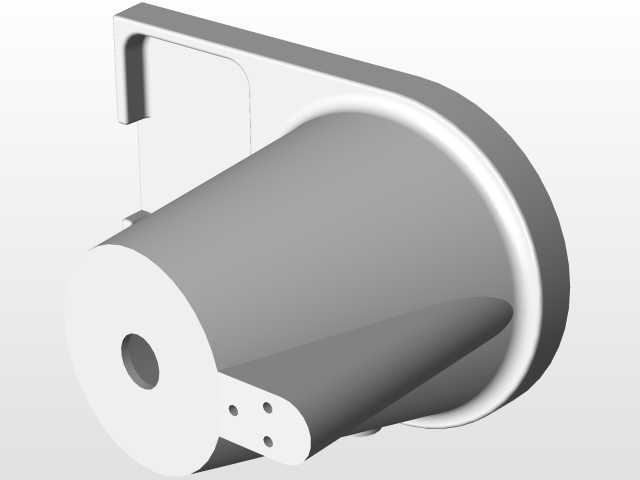

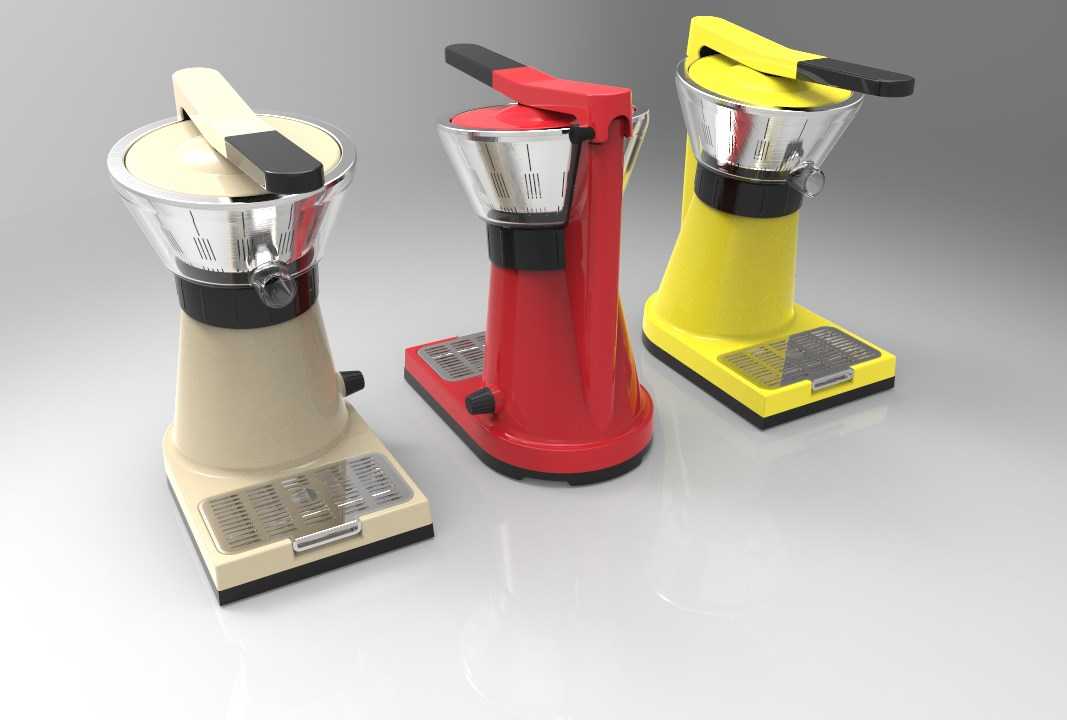

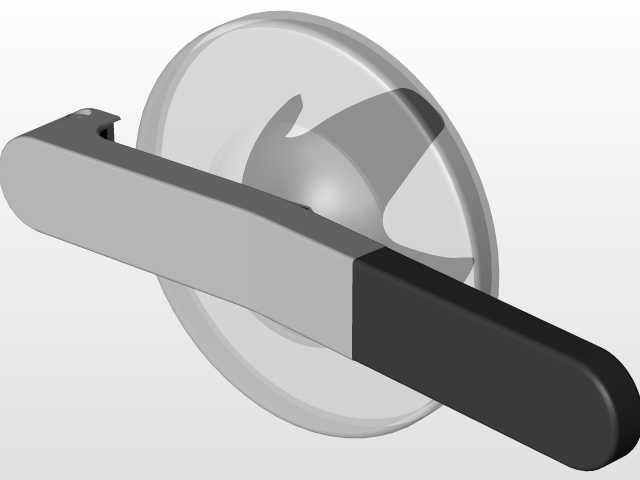

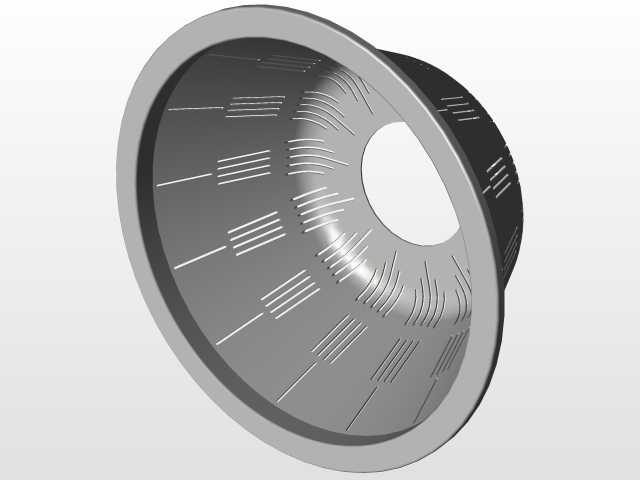

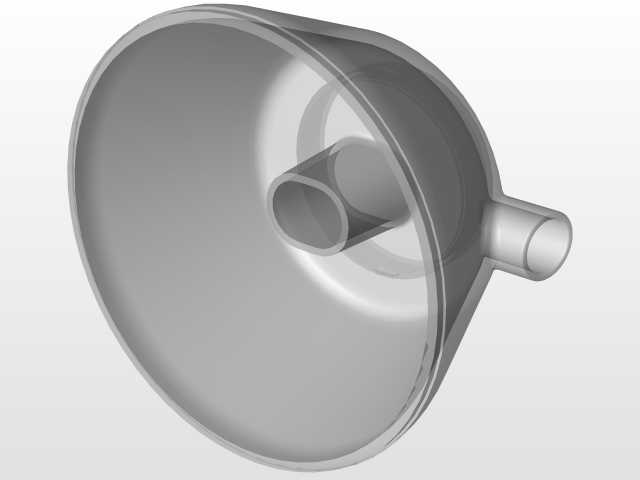

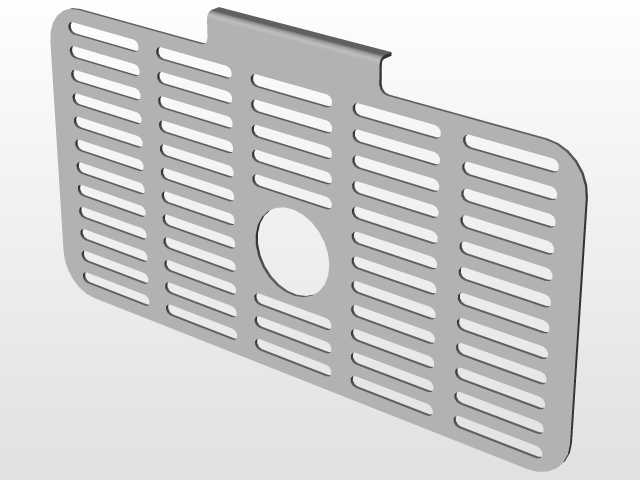

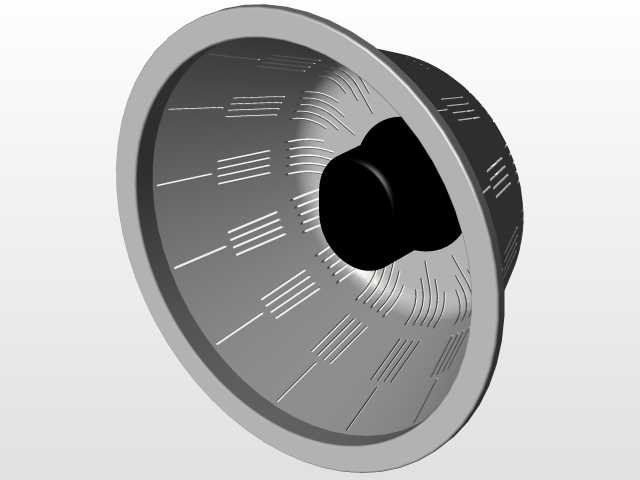

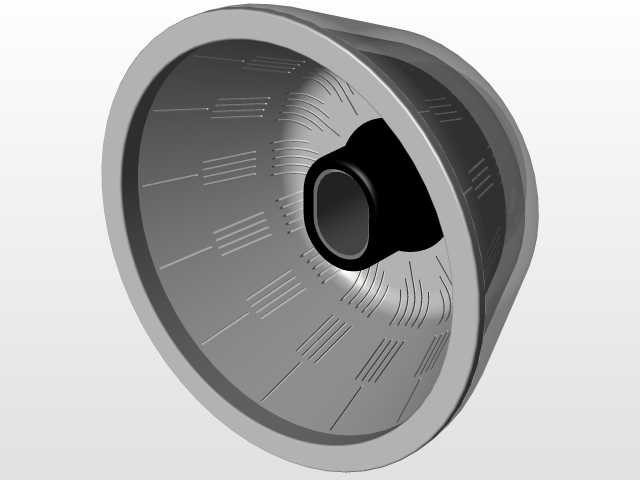

这款手动压杆式橙汁制作设备，主要面向家庭日常鲜榨果汁场景、小型饮品门店现榨展示场景以及户外便携出摊场景设计，无需外接电源即可完成鲜果榨汁作业，能够适配直径60mm至90mm的新鲜橙果、柠檬、西柚等柑橘类鲜果，通过物理压滤的方式分离果汁与果渣，最大程度保留鲜果的原生口感与营养成分，避免高速电动榨汁带来的果汁氧化、营养流失问题。设备整体采用立式压合结构设计，核心作业逻辑为杠杆省力传动，用户仅需向下按压设备顶部的压杆，即可通过力臂放大作用将压力传导至盛果腔的滤网上，将鲜果果肉中的果汁充分挤压析出，顺着导流槽流入下方承接容器，果渣则留存于不锈钢滤篮内，便于后续清理。在功能设计层面，设备的盛果滤腔采用食品级不锈钢冲压成型，表面做镜面抛光处理，不易残留果渍与纤维，冲洗即可完成清洁；滤篮侧壁均匀排布0.8mm直径的滤孔，既能够保证果汁顺畅流出，又可以有效拦截果籽与粗大纤维，提升最终饮用口感。设备的机身主体采用食品接触级工程塑料注塑成型，表面做哑光亲肤处理，握持与操作时不易打滑，底座部分加宽加重设计，底部预留防滑硅胶垫安装位，作业过程中能够稳定贴合操作台表面，避免压合作业时设备移位侧翻。在外形与安装边界设计上，设备单台整体占地尺寸约为180mm*220mm，整机高度约为320mm，压杆抬升至最高位置时整体高度不超过400mm，无需预留额外的安装固定空间，放置于常规家用厨房台面、饮品店操作吧台即可使用，底部承接区可适配高度120mm以内的常规玻璃杯、公道杯等容器，无需额外搭配专用接汁容器。设计过程中充分考虑人机操作尺度，压杆的握持位置距离操作台面高度约为280mm，用户站立操作时无需过度弯腰或抬臂，单次压合行程控制在120mm范围内，操作施力符合日常手臂发力角度，长时间连续操作也不易产生肌肉酸胀感。设备的机身与滤篮采用快拆式结构设计，滤篮、压头、接汁区均可单独拆卸，无清洁死角，能够满足食品接触设备的日常清洁要求，三款不同配色的外观设计可适配不同风格的厨房装修场景，兼顾实用功能与视觉协调性。
