双槽18650锂离子电池固定座结构设计

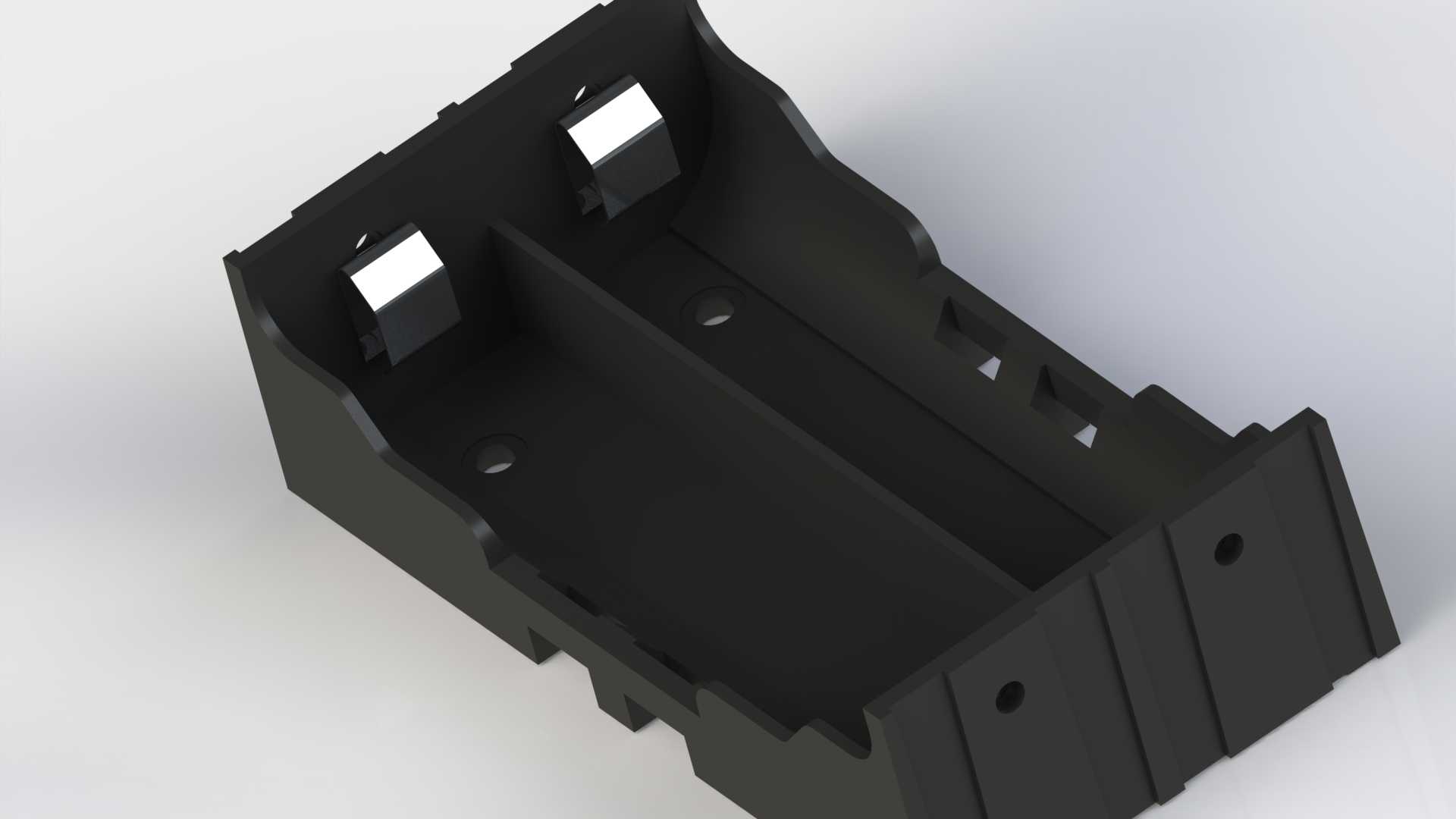

这款双槽位18650锂离子电池固定座，是面向小型便携电子设备、后备供电模块、DIY储能装置等场景设计的专用电池承载结构，核心作用是为标准18650圆柱锂离子电池提供稳定的安装定位与可靠的电极接触，避免设备在移动、震动工况下出现电池移位、接触不良、电极短路等问题，广泛适配手持检测仪器、小型户外照明设备、便携储能电源、家用小电器内置供电仓等产品的结构设计需求。从功能特性来看，该固定座采用并排双槽布局，可同时容纳两节标准尺寸18650圆柱锂电池，槽体内侧设置有与电池柱面弧度匹配的限位筋条，电池装入后可被周向限位，不会在槽内发生径向转动；槽体端部预置了弹性接触电极的安装位，可适配常用的弹片式接触端子，保证电池正负极与外接电路的导通稳定性，同时预留的端子避让空间可避免装配时端子被结构件挤压变形。固定座侧边与底部设计有带安装孔的固定耳，可通过螺丝将整个电池座锁附在设备壳体或内部安装板上，安装孔位的间距经过适配性设计，可匹配多数小型电子设备的内部安装空间，不会与周边的电路板、走线槽发生结构干涉。在设计思路上，这款固定座充分考虑了塑胶注塑成型的工艺特性，整体壁厚保持均匀，避免出现壁厚差异过大导致的注塑缩痕、变形问题；所有棱边位置都做了圆角过渡处理，既可以提升注塑成型时的熔体流动性，也能避免装配时锋利边角划伤电池外皮或操作人员手部；槽体侧壁设置的多道镂空槽，一方面可以减少塑胶材料用量降低部件重量，另一方面可以为电池工作时提供一定的散热空间，避免密闭空间内电池热量积聚影响使用寿命。从安装边界来看，该固定座的整体外形轮廓紧凑，长度方向适配两节18650电池并排摆放的总长度，宽度方向预留了电极弹片的安装空间与侧壁结构厚度，高度方向略高于18650电池的半径，既可以保证电池装入后不会从槽内脱出，也不会过度占用设备内部的垂直空间；底部的定位柱可与安装板上的定位孔配合，实现装配时的快速对位，降低组装环节的对位难度，提升生产装配效率。
