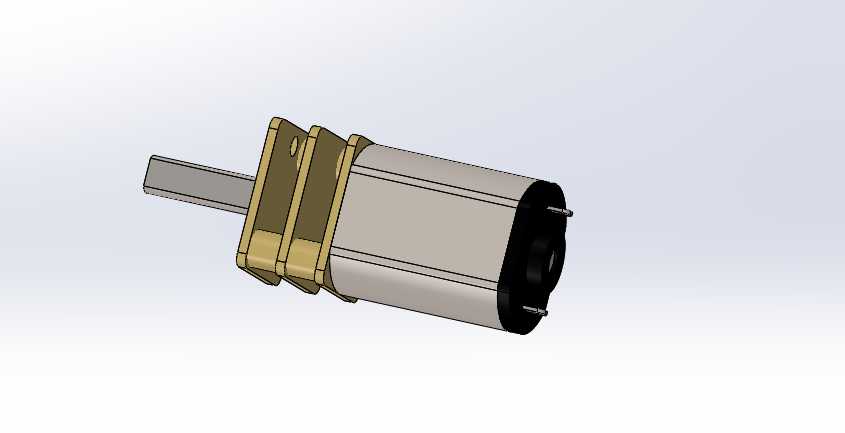

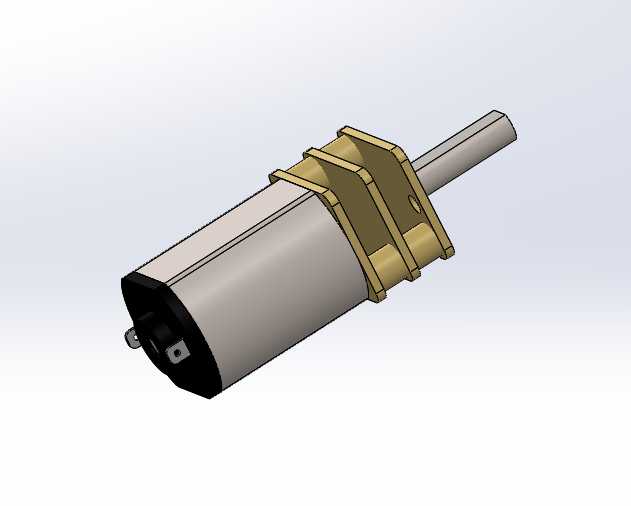

小型直流行星减速齿轮电动机三维结构

这款小型直流齿轮电动机，是面向微型传动场景开发的动力输出部件，在民用消费电子、小型智能装备、精密仪器仪表领域有着广泛的适配空间。日常接触到的智能门锁锁舌驱动、桌面小型3D打印机送料机构、家用智能摄像头云台转动、迷你机器人关节动力输出、车载小型电动调节机构，都能见到这类微型减速电机的身影，它能在极小的安装空间内，完成低转速大扭矩的动力输出需求，弥补普通微型直流电机空载转速高、带载扭矩不足的缺陷。

从功能特性来看，这款电机集成了直流驱动单元与行星齿轮减速结构，前端的金属齿轮箱承担减速增扭的核心作用，通过多级齿轮啮合传动，将后端直流电机输出的高转速低扭矩动力，转化为低转速高扭矩的输出动力，能够适配需要恒定低速转动、精准启停控制的负载场景，齿轮部分采用金属材质加工，能够承受持续运转的齿面接触应力，降低长期使用后的齿面磨损风险，延长动力单元的整体使用寿命。输出轴采用扁位结构设计，能够与配套的传动轮、摇臂等负载部件实现无相对滑动的周向固定，避免动力传递过程中出现打滑丢转的问题。

在设计思路上，这款模型严格遵循实物的装配逻辑进行结构还原，完整还原了电机本体的外壳结构、尾部端盖的固定凸点、前端齿轮箱的安装法兰定位孔、输出轴的伸出长度与截面形态，每一处结构都对应实际生产中的装配关系，既可以用于产品开发阶段的安装干涉校验，也可以用于传动原理的演示教学。设计过程中充分考虑了微型设备的空间限制，将减速结构与电机本体进行同轴集成，最大限度压缩轴向安装尺寸，避免额外占用设备内部的横向空间，适配紧凑化的产品设计趋势。

从安装边界来看，这款电机的外部尺寸为10毫米×12毫米，属于超小型的动力单元，安装时可以依托前端齿轮箱的法兰面进行定位固定，通过两个安装孔完成螺丝锁紧，输出轴的伸出长度经过精准校核，能够匹配常规微型负载的安装深度，不会出现轴长过长导致的装配顶死，或是轴长过短导致的负载固定不牢问题。在进行整机结构设计时，只需预留对应直径的电机容纳腔，匹配法兰面的安装孔位，即可完成这款动力单元的快速集成，无需额外设计复杂的转接固定结构，能够有效缩短小型机电产品的开发周期，降低结构设计的复杂度。
