直动式24V常闭流体控制电磁阀结构

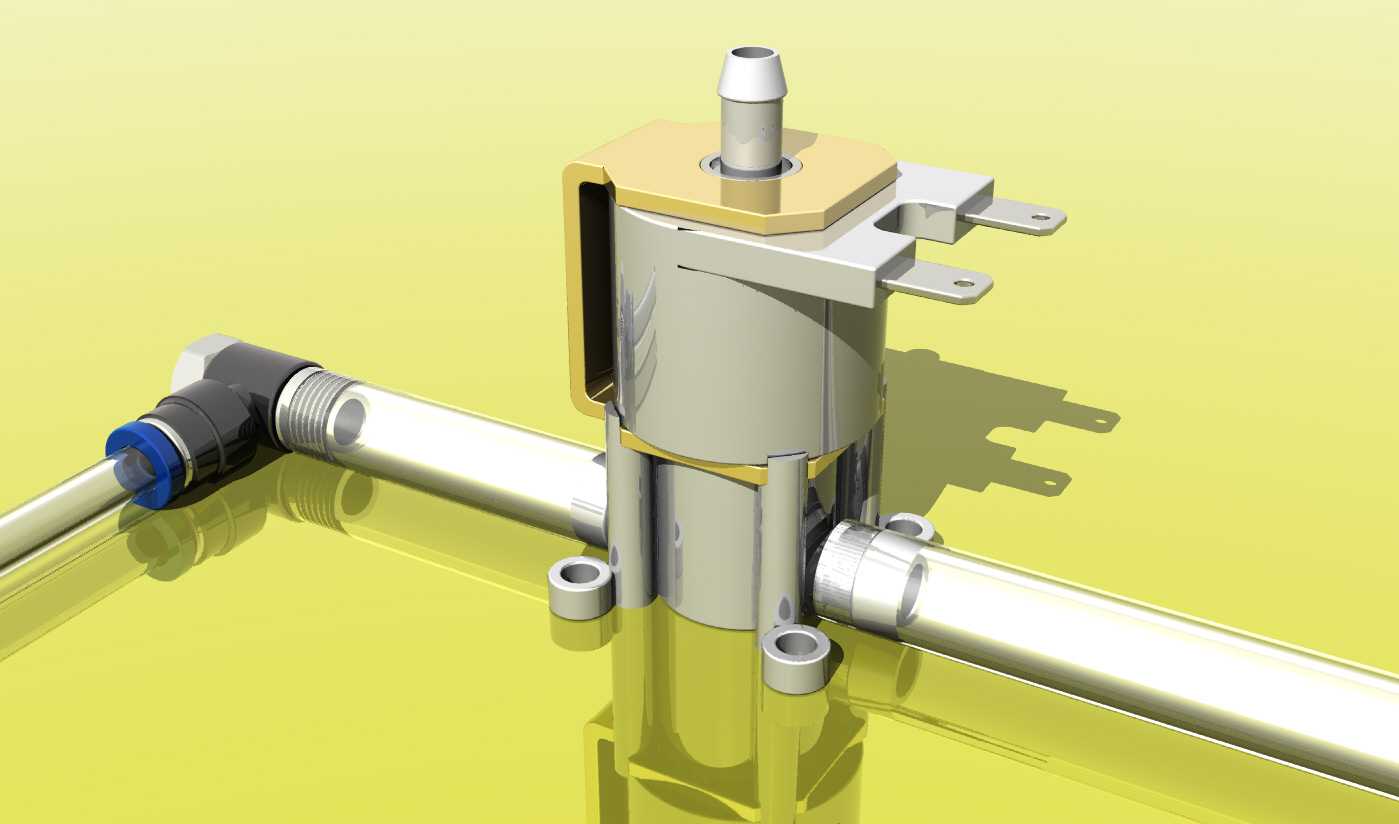

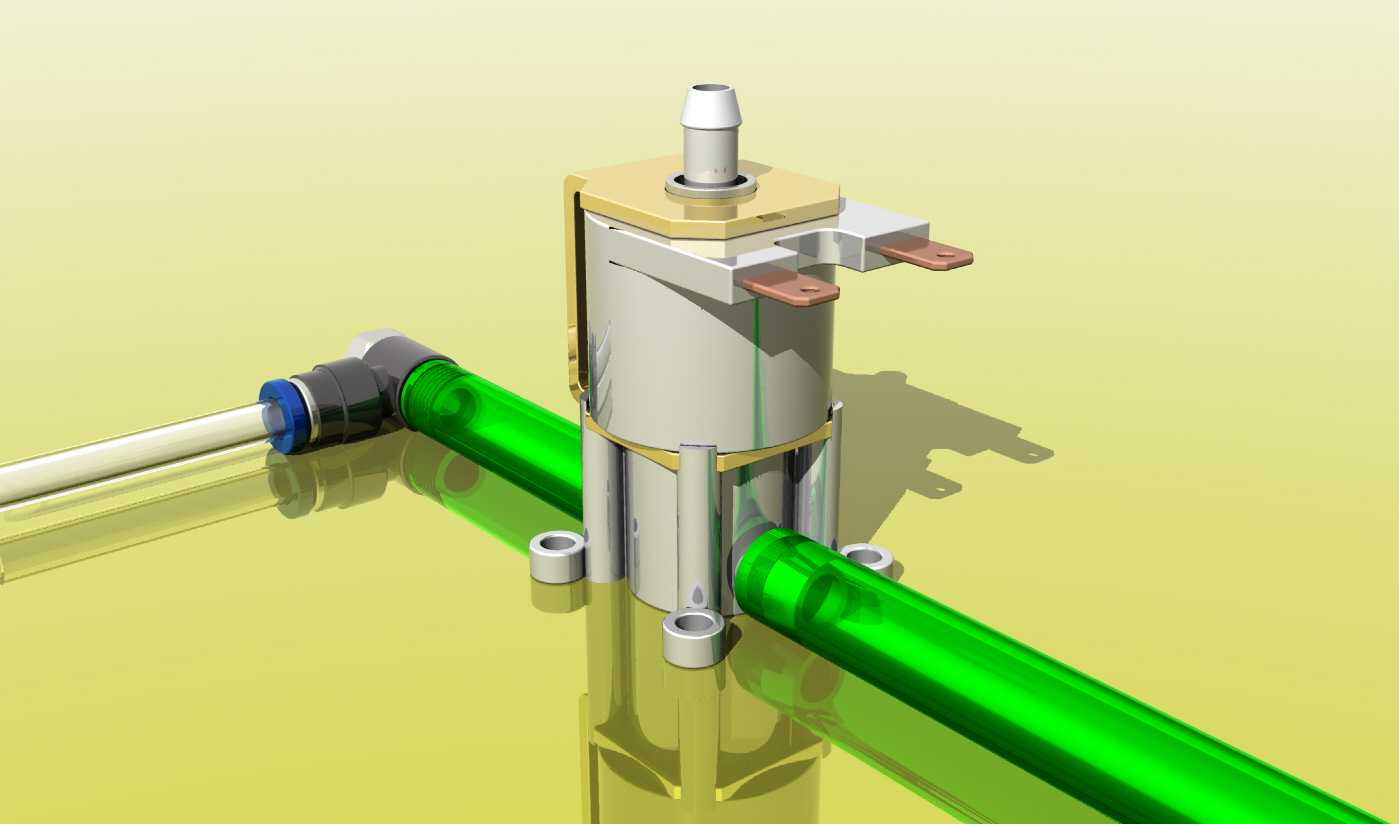

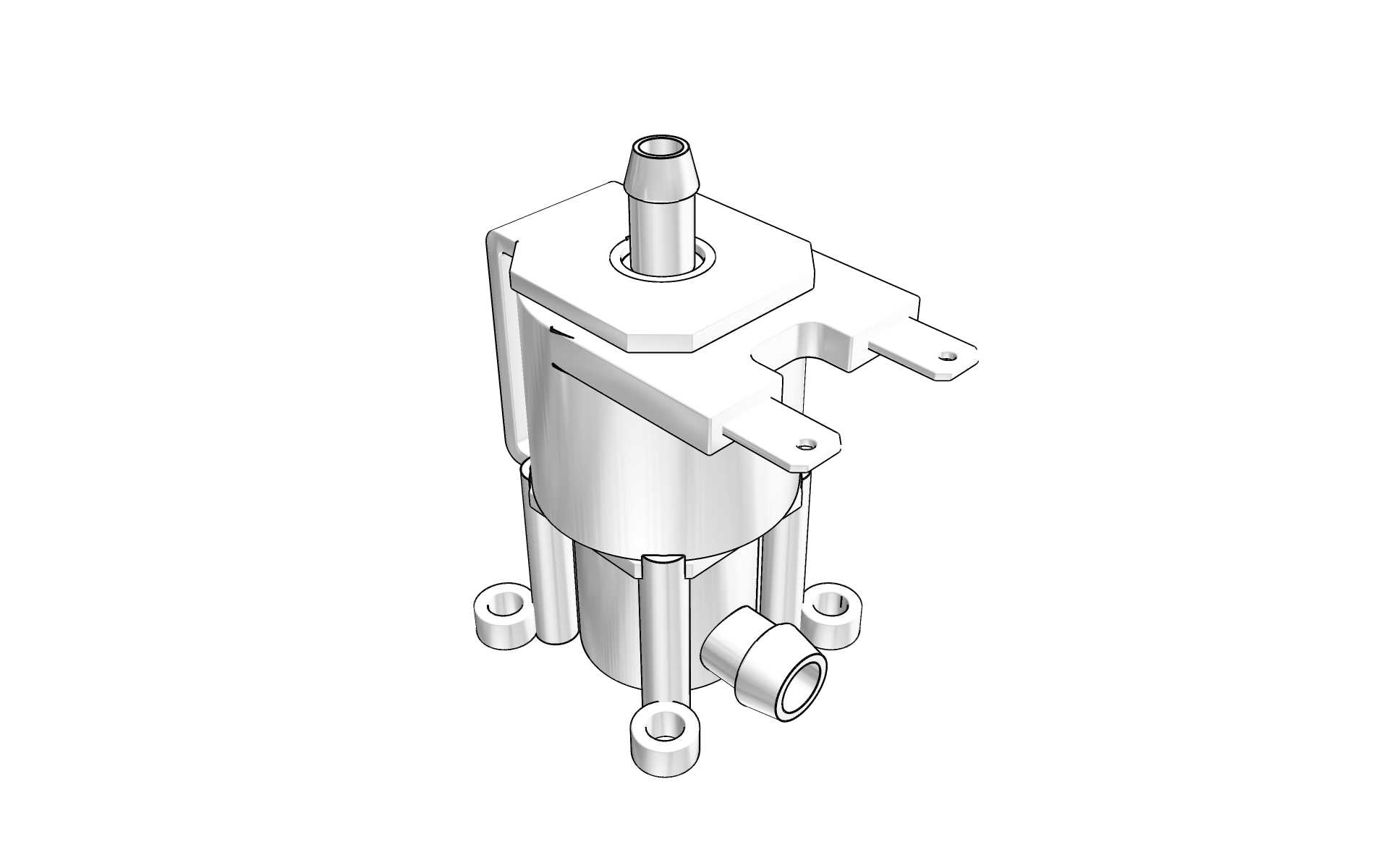

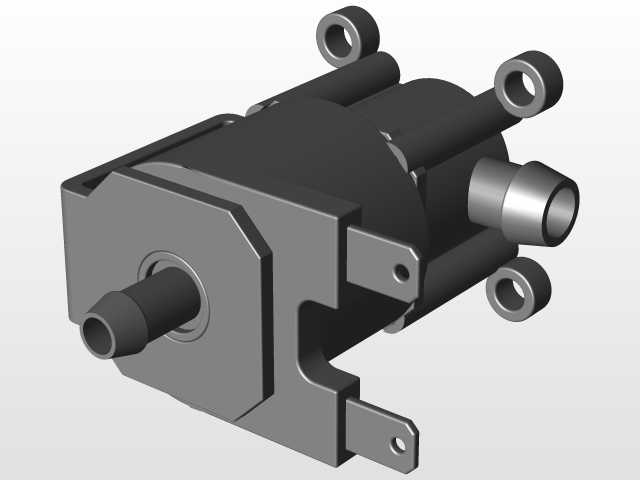

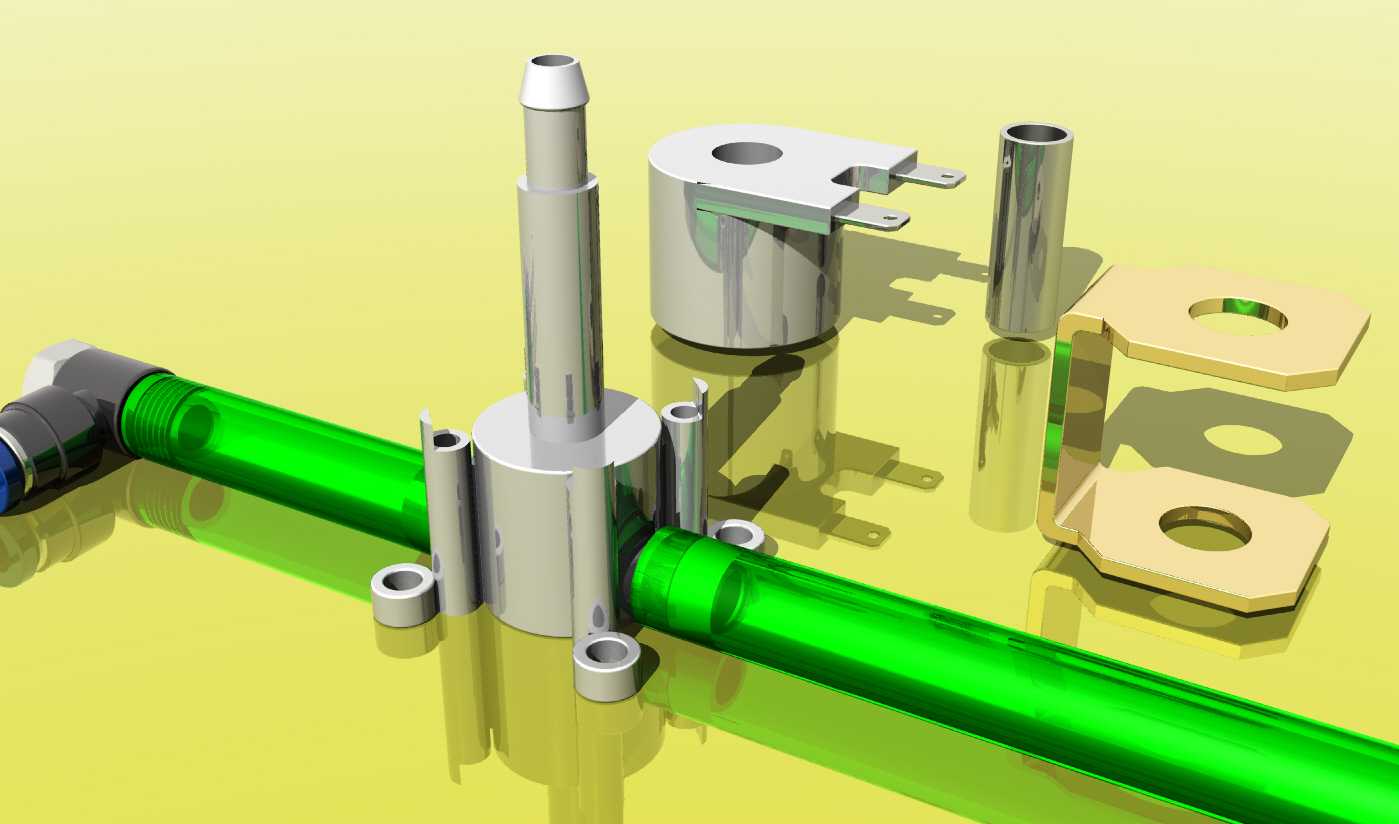

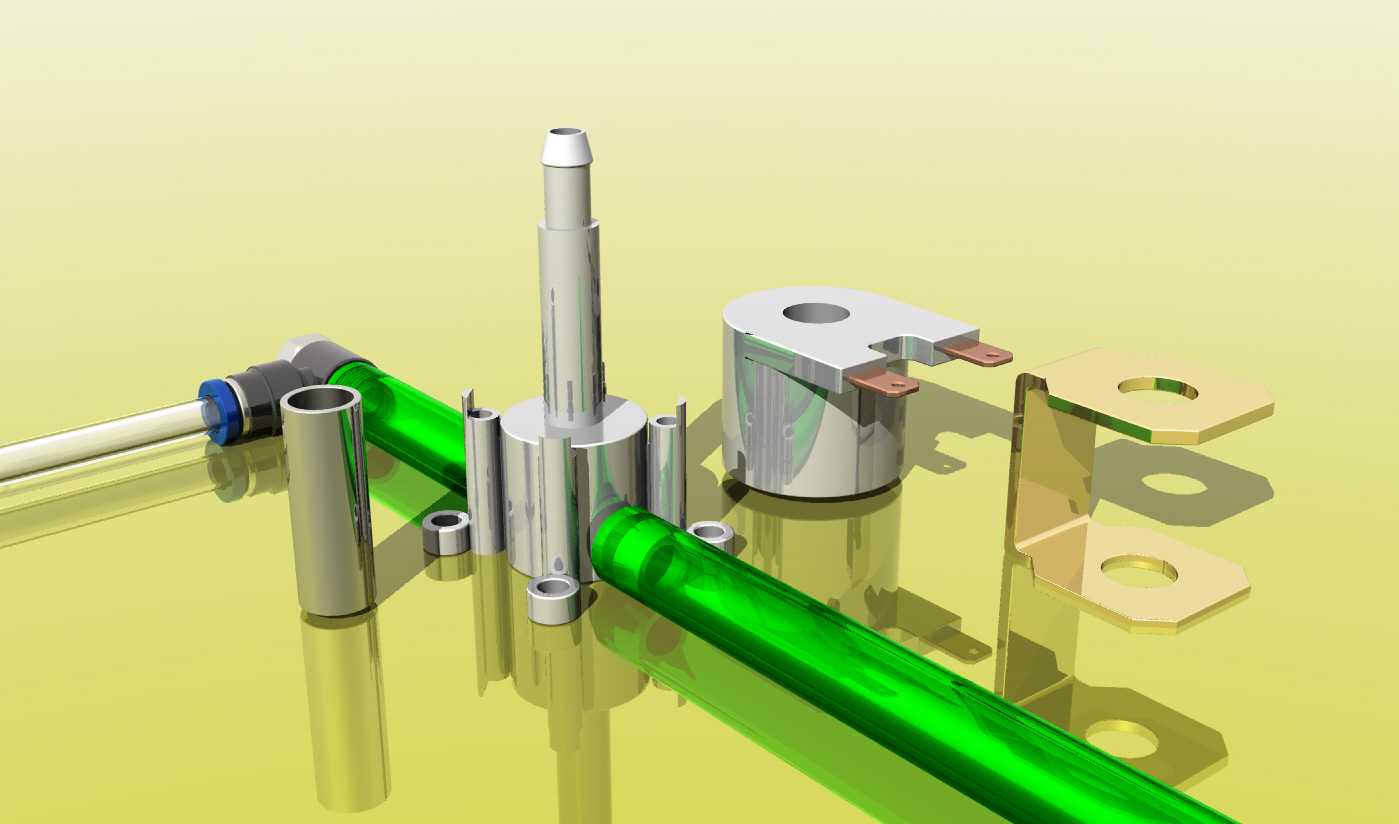

这款直动式电磁阀主要面向低压流体管路的通断控制场景，在民用净水设备、小型气动控制系统、小家电供水回路、实验室流体管路、小型灌溉支路等场景中有着广泛应用，核心作用是通过电信号实现管路内流体通路的自动切换，无需人工手动操作阀门即可完成流体通断控制，适配清水、低压空气等洁净无颗粒杂质的流体介质。产品采用常闭式结构设计，在未接通额定工作电压时，阀体内的密封组件在复位弹簧作用下紧贴阀口，彻底截断流体通路，避免管路出现漏液、漏气问题；当接通对应额定电压后，电磁线圈产生电磁吸力，驱动内部动铁芯克服弹簧阻力向上动作，带动密封组件离开阀口，流体即可顺着阀体内部的流道顺利通过，实现管路导通。设计过程中优先考虑了小型化设备的安装适配性，阀体主体采用圆柱式紧凑布局，顶部设置电气接插端，两个接线插片呈对称水平伸出，方便快速接插供电线束，无需额外焊接接线；阀体下部设置两个同轴的管路接口，可直接适配快插式管路接头，搭配对应外径的塑料软管即可完成管路连接，无需额外套丝或使用法兰连接件，大幅降低现场装配的操作难度。阀体底部预留了两个对称的安装固定孔位，可通过自攻螺丝或螺栓将阀体直接固定在设备安装基板上，固定孔位的间距经过标准化设计，可适配多数小型流体设备的通用安装位，无需单独定制安装支架。外形设计上充分考虑了狭小空间的安装边界，整体径向尺寸控制在极小范围内，轴向高度适配多数小家电、小型气动设备的内部安装空间，不会与周边其他元器件产生干涉；阀体外部的金属外壳既可以对内部电磁线圈形成防护，避免外界水汽、粉尘侵入线圈造成短路故障，也可以辅助线圈工作时的散热，延长产品连续工作的使用寿命。流道设计采用直通式结构，流体通过阀体时的流阻极低，不会出现明显的压降问题，可保障管路内流体的流量稳定性；密封件采用耐水、耐常见弱腐蚀的弹性材质，长期浸泡在水体中也不会出现硬化、变形问题，可长期保持可靠的密封性能，避免长期使用后出现内漏故障。
