工业用三相异步电动机外壳结构设计

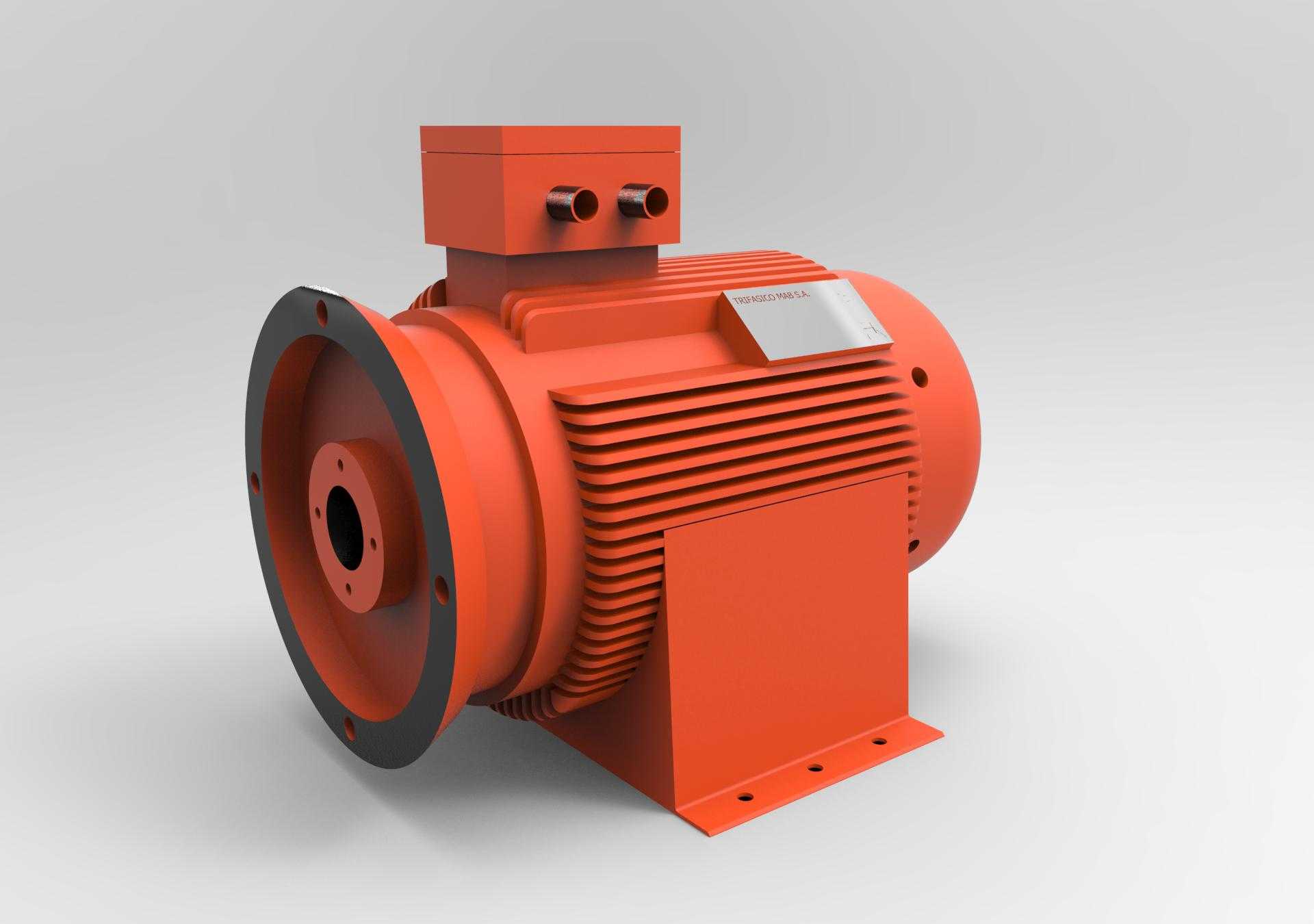

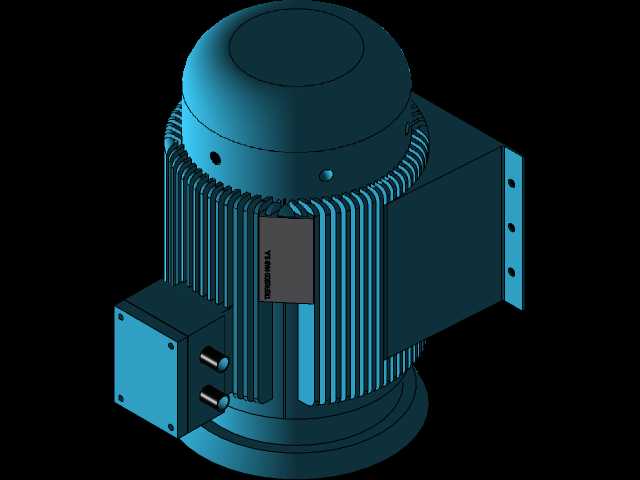

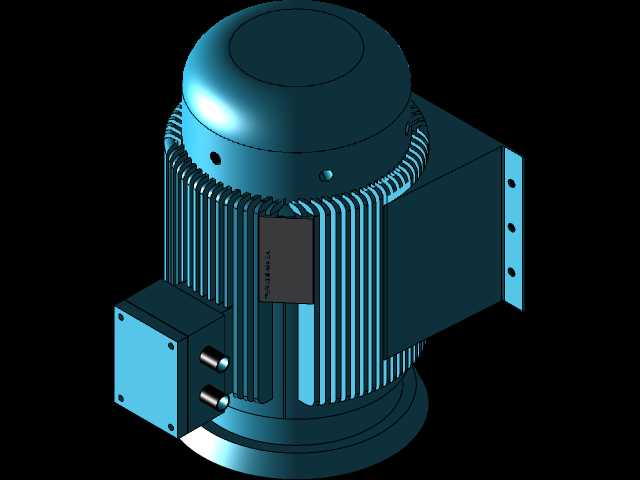

这款电动机外壳结构模型，是面向工业传动场景打造的核心动力部件壳体设计，可广泛适配风机、水泵、输送设备、机床主轴、轻工生产线等各类需要持续动力输出的工业场景，作为电能转换为机械能的核心载体外壳，承担着保护内部定子、转子、绕组等核心元器件，同时兼顾散热、安装固定、外部接线防护的多重作用。从设计思路来看，整个壳体采用卧式底脚安装搭配前端法兰输出的结构形式，既可以通过底部四个安装孔固定在设备基座的平面上，也可以通过前端法兰止口直接对接被驱动设备的输入端，适配两种主流的工业电机安装需求，能覆盖绝大多数通用工业设备的安装场景。壳体外部的散热筋采用轴向平行排布的结构设计，沿着电机筒体圆周方向均匀分布，这种设计既可以在电机持续运行过程中，通过增大壳体与空气的接触面积提升自然散热效率，避免内部绕组因温度过高出现绝缘老化，同时也能强化壳体本身的结构强度，减少铸件在加工和使用过程中的形变概率。顶部的接线盒采用独立凸起的腔体设计，预留了两个线缆穿入接口，既可以满足三相动力线缆的接入需求，也预留了接地或者信号线的接入空间，接线盒与主壳体之间做了贴合面的密封结构设计，能够阻挡工业场景中的粉尘、飞溅水汽进入接线腔体，避免出现接线短路的风险。前端的端盖采用法兰式结构，预留了均匀分布的螺栓固定孔，中心位置是输出轴的伸出孔，周边的止口结构可以保证端盖与主壳体的同轴度，确保内部转子转动时不会出现偏心扫膛的问题。底部的安装底脚做了加厚处理，安装孔采用长圆孔设计，能够在实际安装过程中预留一定的位置调整余量，降低现场安装时的对位难度，同时加厚的底脚也能吸收电机运行时产生的振动，减少振动向被驱动设备传递，提升整套设备运行的稳定性。整个壳体的外形尺寸充分考虑了通用工业场景的安装边界，筒体直径、轴向长度、底脚安装孔距、法兰止口尺寸都匹配通用系列电机的安装互换标准，能够直接替换同规格的传统电机壳体，不需要对原有设备的安装结构做额外改造，大幅降低了设备维护和替换的成本。壳体表面的平整区域预留了铭牌安装位，可以粘贴电机的参数、接线方式、防护等级等标识信息，方便现场运维人员快速识别设备信息。
