户外中压Ritz电流互感器母线安装结构

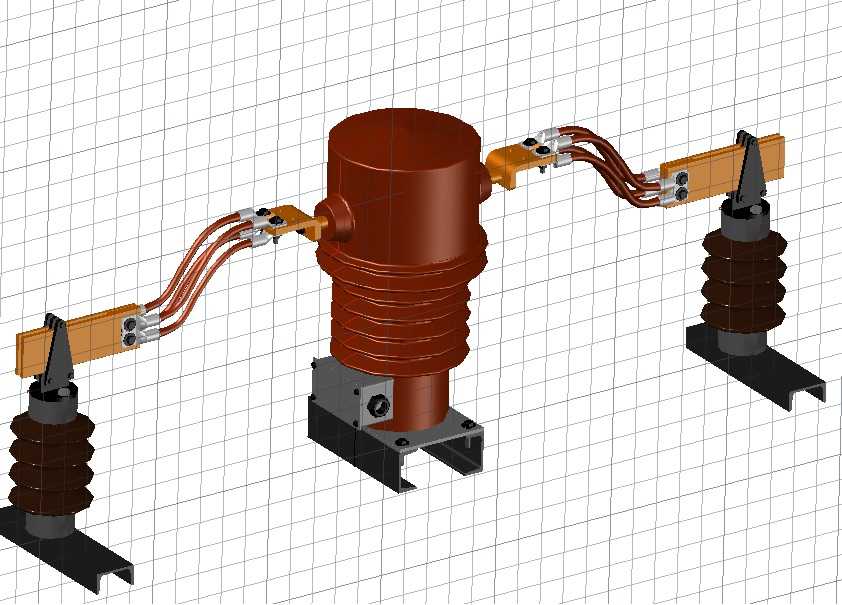

该结构为户外中压配电场景下的Ritz电流互感器配套母线安装方案，主要应用于城乡户外架空配电台区、小型户外变电站、工矿企业户外配电进线端的电流采集与回路连接环节，承担着将主回路大电流按比例转换为标准测量电流、为计量装置与继电保护设备提供采样信号的核心作用，同时通过配套的绝缘支撑与连接结构保障户外复杂工况下的电气绝缘性能与机械连接可靠性。整套结构以浇注式电流互感器为核心主体，主体采用棕红色环氧树脂真空浇注成型，外部设计有多层伞裙式绝缘爬距结构，能够在户外雨雾、凝露、粉尘附着的环境下有效延长表面爬电路径，避免污闪、湿闪故障发生，主体底部采用槽钢式安装支架，预留了标准的螺栓固定孔位，可直接适配户外配电架构的横担安装基面，安装基面的孔位间距与开孔尺寸完全匹配常规户外配电架构的通用安装规格，无需额外进行基面改造即可完成固定。互感器两侧的一次接线端通过专用的铜质接线端子连接多根并联的软铜母排，软铜母排外部做绝缘包覆处理，能够抵消安装过程中的装配公差，同时抵消户外架构因温度变化产生的微量形变应力，避免硬连接状态下应力集中导致的接线端子开裂、密封失效问题。母排的另一端连接至两侧的绝缘支撑端子，绝缘支撑端子采用棕褐色陶瓷绝缘柱搭配黑色金属安装底座，陶瓷柱同样设置多层伞裙结构提升户外绝缘性能，底座采用C型槽钢设计，可直接卡装在户外配电架构的标准横担上，安装位置可沿横担方向灵活调整，适配不同间距的架构安装需求。整套安装结构的设计充分考虑户外工况的防护需求，所有外露金属部件均做防腐防锈处理，接线端子处设置有专用的压接固定结构与防松垫片，能够抵御户外大风、设备振动带来的连接松动风险，各部件的安装边界预留了足够的电气安全距离，相与相、相与接地架构之间的距离完全满足中压户外配电的安全规范要求，既保证了电流采样的精度稳定性，又兼顾了现场安装的便捷性与长期运行的可靠性，能够适配不同规格的户外中压配电回路改造与新建项目的安装需求。
