4.0x4.0mm直角侧视SMD贴片LED结构

这款贴片式发光元件主要面向高密度电子组装场景设计，广泛应用于消费电子、工业控制板卡、智能终端设备的状态指示、侧发光背光、局部信号提示场景，尤其适配需要侧向出光的紧凑安装空间，比如轻薄型数码设备的侧边提示灯、薄型面板的内嵌指示灯条、小型控制模块的状态反馈点位，能够在不占用板面垂直高度空间的前提下实现稳定的光信号输出。

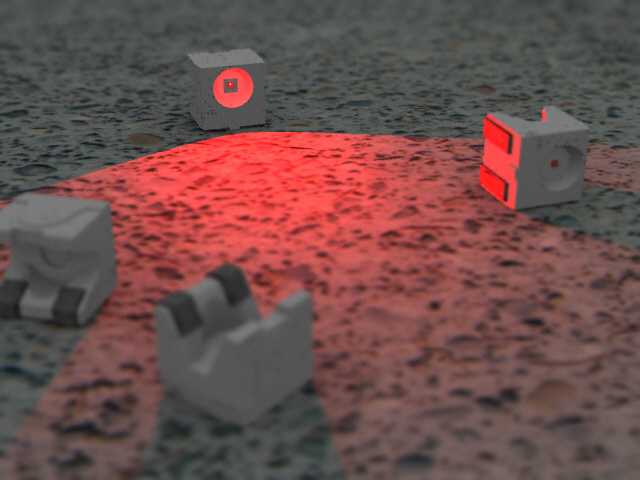

从功能特性来看，该元件采用侧发光直角出光结构，区别于常规正发光贴片元件的垂直出光方向，光线从元件侧面射出，能够匹配导光条、侧入式背光结构的光路需求，单色发光的设计可满足常规电源指示、信号状态提示、故障告警等基础发光需求，贴片式封装支持标准SMT回流焊工艺，能够适配高速贴片机的批量生产流程，无需额外手工焊接工序，可有效提升整机组装的生产效率。

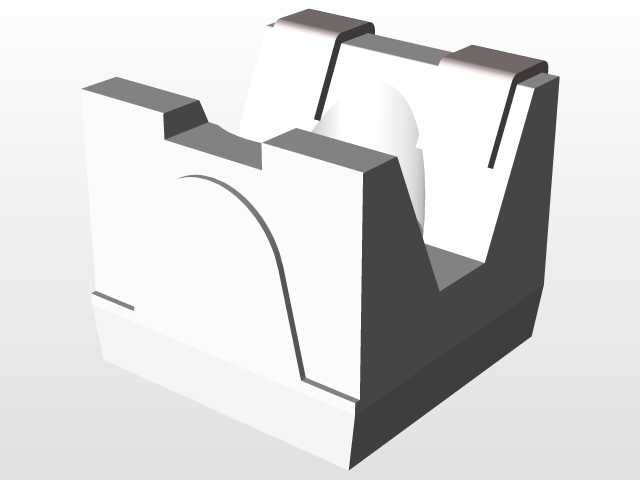

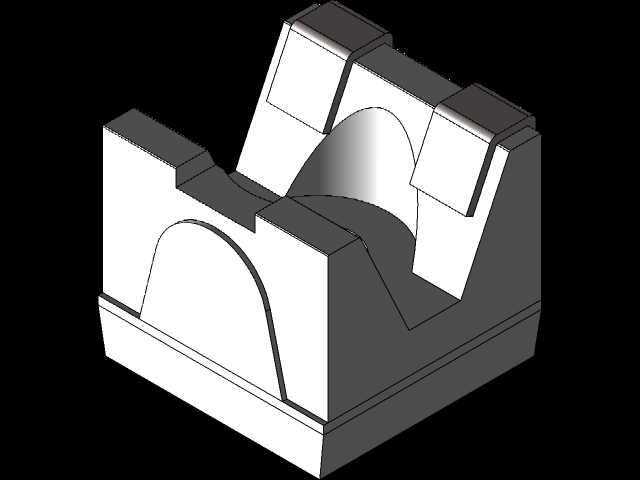

在设计思路上，这款元件充分考虑了紧凑电子设备的空间限制，将发光芯片、封装胶体、引脚结构整合为一体化方块造型，引脚采用对称式贴片焊盘设计，既保证了焊接时的结构稳定性，也兼顾了焊接过程中的应力释放，避免因热胀冷缩导致焊盘脱落；封装外壳采用遮光与导光结合的结构，仅在侧向出光面预留透光区域，减少光线向其他方向的溢散，提升出光的指向性，同时外壳结构可对内部发光芯片形成物理防护，抵御组装过程中的轻微磕碰、日常使用中的潮气侵蚀。

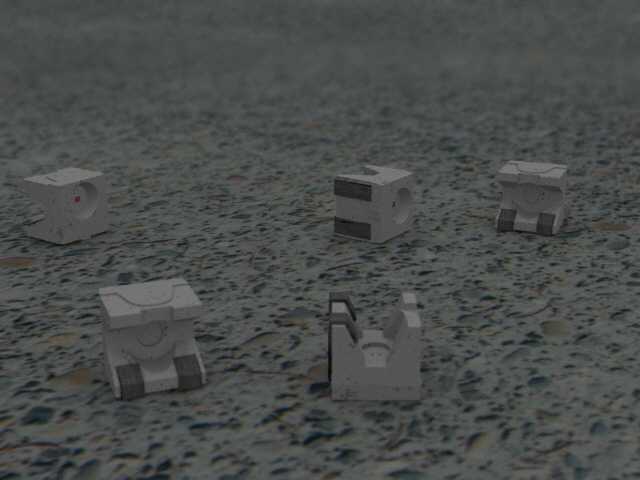

外形尺寸与安装边界方面，元件主体为规整方块结构，正面宽度与整体高度均控制在4.0mm，厚度方向尺寸为3.6mm，整体占用板面空间极小，焊盘布局符合行业通用的SMD元件封装规范，可直接匹配标准的贴片封装焊盘设计，无需为该元件单独定制特殊焊盘；安装时仅需在PCB板对应位置预留匹配的焊盘区域，元件贴装后整体突出板面高度极低，不会与周边低矮元件形成空间干涉，能够适配板卡堆叠、紧凑外壳内的安装需求，在多层板卡、薄型设备内部的狭小空间内也可顺利完成贴装，不会对周边元件的布局造成额外限制。
