12-24V滑板车减速驱动电机结构设计

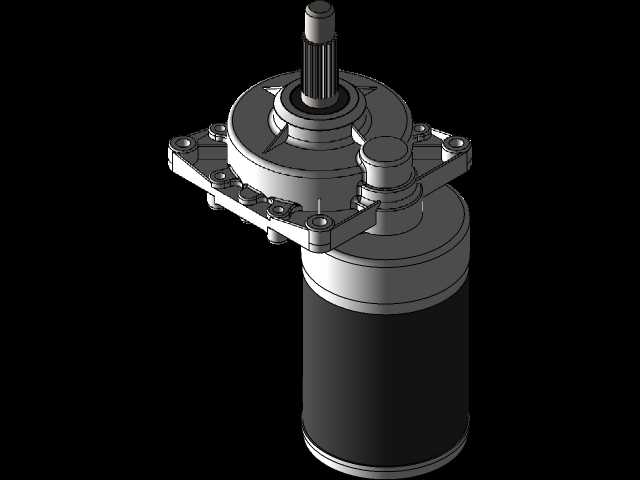

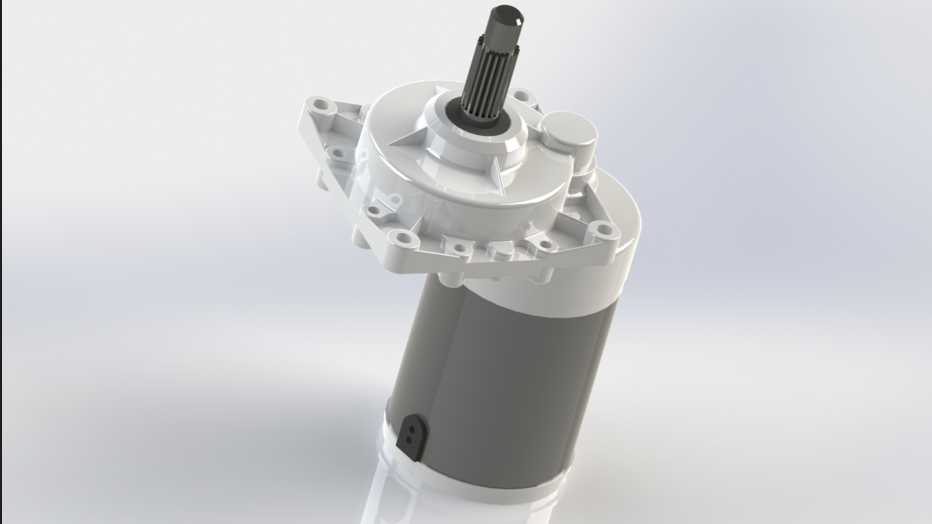

这款12-24V滑板车驱动电机，是面向短途个人代步场景开发的动力输出部件，主要适配电动滑板车、小型折叠代步车、轻型电动助力载具的动力需求，作为整车的核心动力源，承担着将电能转化为旋转扭矩、通过减速结构放大输出力矩带动轮组转动的核心作用，能够满足日常短途出行中平坦路面起步、缓坡攀爬、匀速巡航的动力输出要求。从功能特性来看，该电机集成了直流驱动单元与行星减速结构于一体，摒弃了传统电机与减速器分体安装的冗余设计，将减速齿轮组内置在电机前端的铝制壳体内，既压缩了整体轴向安装尺寸，又能通过齿轮减速比匹配，让电机工作在高效转速区间的同时，输出适配滑板车行驶的轮端扭矩，避免普通直驱电机低速扭矩不足、爬坡无力的问题，输出端采用花键轴结构，能够与传动轮组实现周向牢固咬合，传递大扭矩时不会出现打滑、松脱的问题，壳体上预留的多个安装支耳带有标准安装孔位，可直接通过螺栓固定在滑板车的踏板车架预留安装位上，无需额外设计转接支架。在设计思路上，这款电机优先考虑了轻型代步车的空间限制与使用工况，整体采用同轴式布局，电机主体与减速输出轴保持同轴线设计，最大程度缩小径向占用空间，能够适配滑板车踏板下方的狭窄安装腔体；外壳采用压铸铝材质，既保证结构强度抵御行驶过程中的路面颠簸震动，又能通过铝壳体的导热性将电机工作产生的热量快速散发，避免长时间骑行出现过热退磁的问题；电机尾部预留了接线端口，能够直接对接整车控制器的动力输出线与霍尔信号线，布线走向贴合车架布局不会出现外露剐蹭的风险。从安装边界来看，该电机主体为圆柱形结构，前端减速壳体的安装支耳呈对称分布，安装孔位的中心距匹配主流折叠滑板车的车架安装标准，输出花键轴的伸出长度与直径适配常规滑板车的同步轮传动结构，整体重量控制在轻型载具的簧下质量合理区间，不会额外增加整车的负重负担，同时壳体的密封结构能够抵御日常骑行时的路面溅水、扬尘侵入，满足城市通勤场景下的耐用性要求。
