集成驱动控制板的一体式步进电机结构

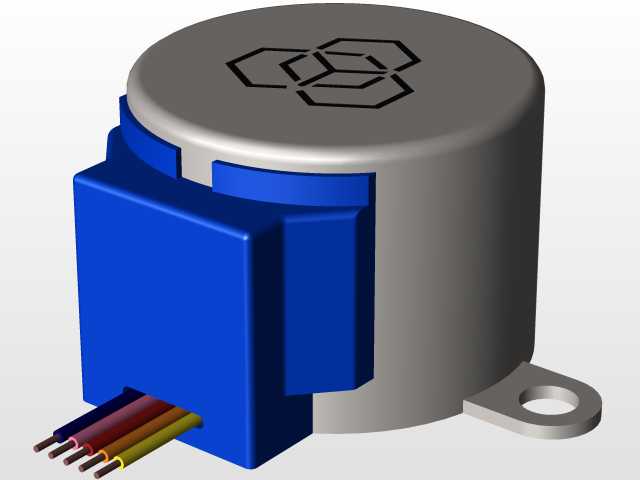

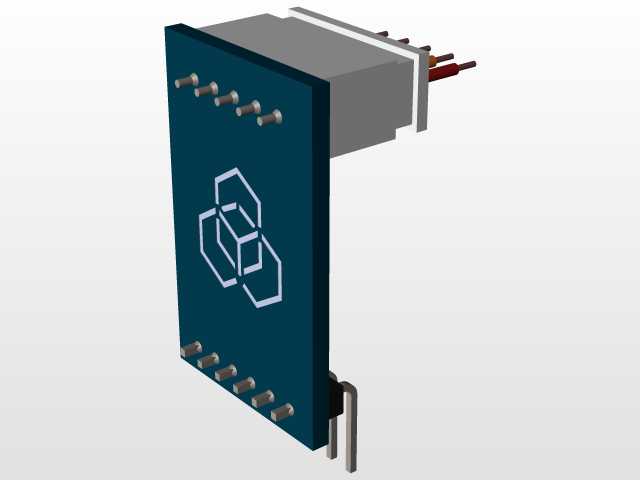

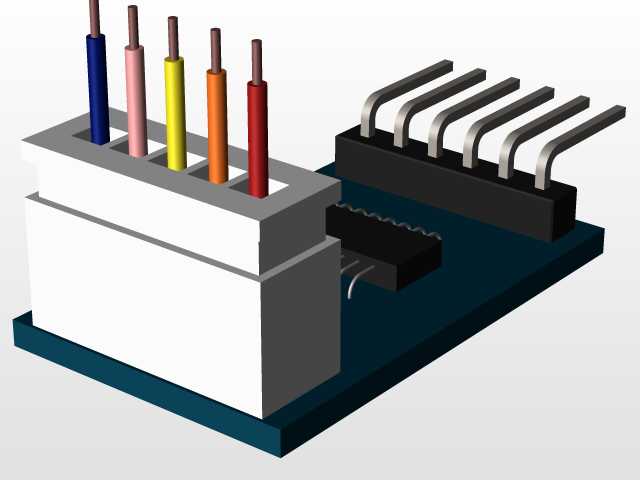

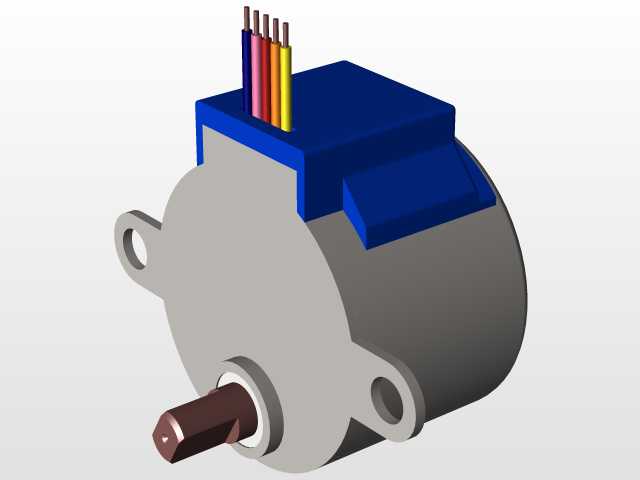

这款集成控制板的步进电机，是面向小型自动化执行场景打造的一体化动力执行部件，广泛应用在桌面级3D打印进给机构、小型流水线工位分度装置、智能安防云台转动驱动、医疗检验设备样本移载机构、家用智能小家电的精准位移模块中，区别于传统分体式步进驱动搭配电机的组合方案，它将驱动控制电路直接集成在电机本体尾部，省去了外部驱动器到电机之间的复杂接线，大幅缩减了设备内部的布线空间占用，也降低了现场接线错误导致的驱动烧毁、电机丢步的故障概率。从实际功能特性来看，这款电机保留了步进电机低速大扭矩、开环状态下定位精度可控的核心优势，集成的控制板直接引出多色动力与信号接线，可直接对接上位机的脉冲方向信号，无需额外搭配驱动模块即可完成转速、转向、步进角的精准控制，尾部控制板做了凸起的防护结构设计，能避免安装过程中磕碰损伤板载电子元件，电机本体采用圆柱形壳体设计，两侧伸出带安装孔的固定耳，安装时可直接通过螺栓穿过固定耳孔将电机锁定在设备安装面上，无需额外设计定制电机固定支架，降低了配套设备的结构设计成本。在设计思路上，这款结构优先考虑了小型设备的紧凑安装需求，将控制板的外形轮廓与电机尾部端面做了匹配适配，控制板宽度略大于电机壳体直径，既预留了板载电容、接线端子的排布空间，又不会出现过多的轮廓外凸干涉相邻部件的问题，输出轴采用单出轴D型切面设计，搭配同步轮、齿轮等传动件时可直接通过顶丝锁定，避免传动过程中轴与连接件打滑。从安装边界来看，电机本体的径向尺寸适配常规42系列步进电机的安装孔位，固定耳的安装孔中心距符合通用小型步进电机的安装规范，输出轴的伸出长度与轴径匹配市面上常规的小型传动连接件，尾部控制板的接线端朝向与安装面平行，接线完成后线材可顺着设备内壁排布，不会额外增加电机的轴向安装长度，能适配内部空间局促的小型自动化设备安装需求。电机壳体表面做了哑光质感的结构处理，既可以提升壳体的散热效率，也能避免生产装配过程中留下的指纹、划痕影响外观质感，控制板与电机本体的衔接处做了贴合限位设计，装配时可直接将控制板卡入电机尾部的定位槽内，再通过卡扣或螺栓完成固定，装配流程简单高效，适合批量生产装配。
