双联红黑接线柱香蕉插头结构设计

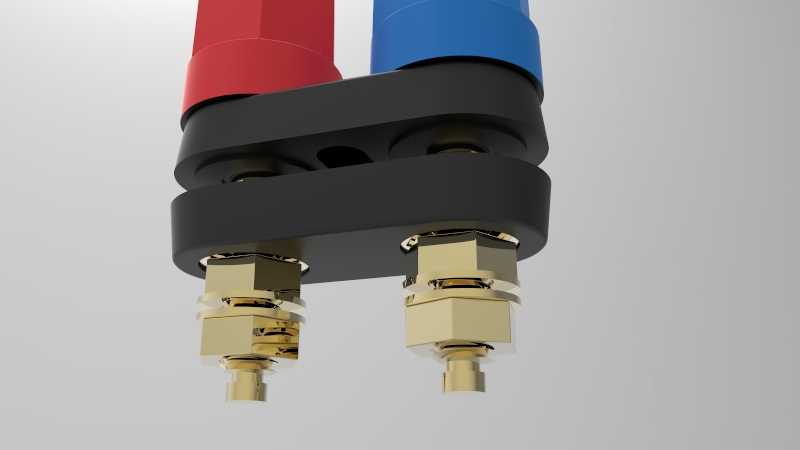

这款双联式接线端子是音频功放、扬声器设备、实验测试台、低压电源供应设备中常用的接插连接件，主要承担音频信号、低压直流电流的传输导通功能，在民用音响设备、专业舞台功放、教学实验电源、电子维修测试台等场景中应用广泛，能够实现正负极线路的快速接插与固定，避免单端子分散布置导致的接线错接、线路杂乱问题。产品采用一体化双联基座设计，将红黑两个极性的接线端子整合在同一个绝缘基座上，通过红黑配色直观区分正负极，操作人员接线时可快速识别极性，大幅降低接反线路的概率，减少设备因极性接反出现的损坏风险。基座采用高强度绝缘工程塑料制作，具备优异的绝缘性能与结构强度，可耐受日常接线操作中的插拔扭力、接线拧紧力矩，长期使用不会出现基座开裂、绝缘失效的问题。两个接线端子的插接口采用标准香蕉插头适配尺寸，可兼容常规4mm直径的香蕉插头插入，同时端子尾部配备螺纹锁紧结构，既可以直接插入香蕉插头实现快速连接，也可以将剥去绝缘层的导线直接插入端子尾部，通过顶部的拧紧螺母压紧导线，实现裸线的牢固连接，适配不同场景的接线需求。端子的金属接触部件采用高导电率的铜合金材质制作，表面做镀镍防氧化处理，既可以保证接触电阻处于较低水平，减少大电流传输过程中的发热损耗，也能避免长期使用出现氧化锈蚀导致的接触不良问题，提升连接的稳定性与使用寿命。在安装边界设计上，产品底部采用双螺纹柱安装结构，两个固定柱的间距符合行业通用的安装开孔尺寸，可直接在设备面板上开设对应间距的安装孔，从面板背面穿入固定柱后通过配套的六角螺母锁紧即可完成固定，安装操作简单便捷，不需要额外设计定制安装结构，可直接替换同规格的老旧接线端子，适配绝大多数功放、测试电源的面板安装位。整体外形采用紧凑化设计，双联结构的整体宽度控制在合理范围内，不会占用过多的面板安装空间，端子顶部的绝缘帽采用六角防滑外形，手动拧紧导线时可以增加手部摩擦力，不需要借助额外工具即可完成接线操作，日常维护、线路调整十分便捷。基座上的两个端子之间设置有绝缘隔断筋，可避免两个极性的接线端因为导线毛刺、意外触碰出现短路问题，提升使用过程中的安全性能，即使在大电流传输场景下也能保证正负极之间的绝缘可靠性。
