工业级TS8并柜式电气间隔柜体结构设计

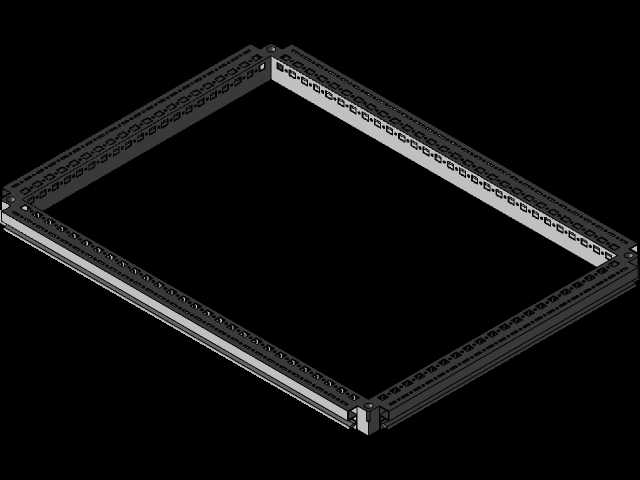

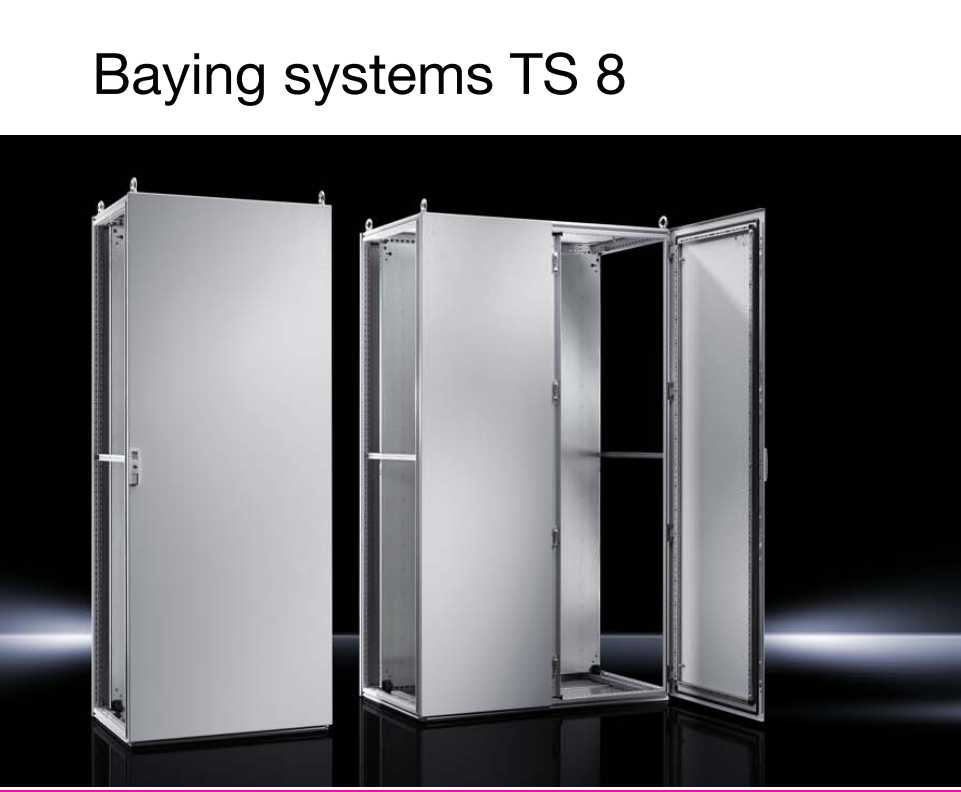

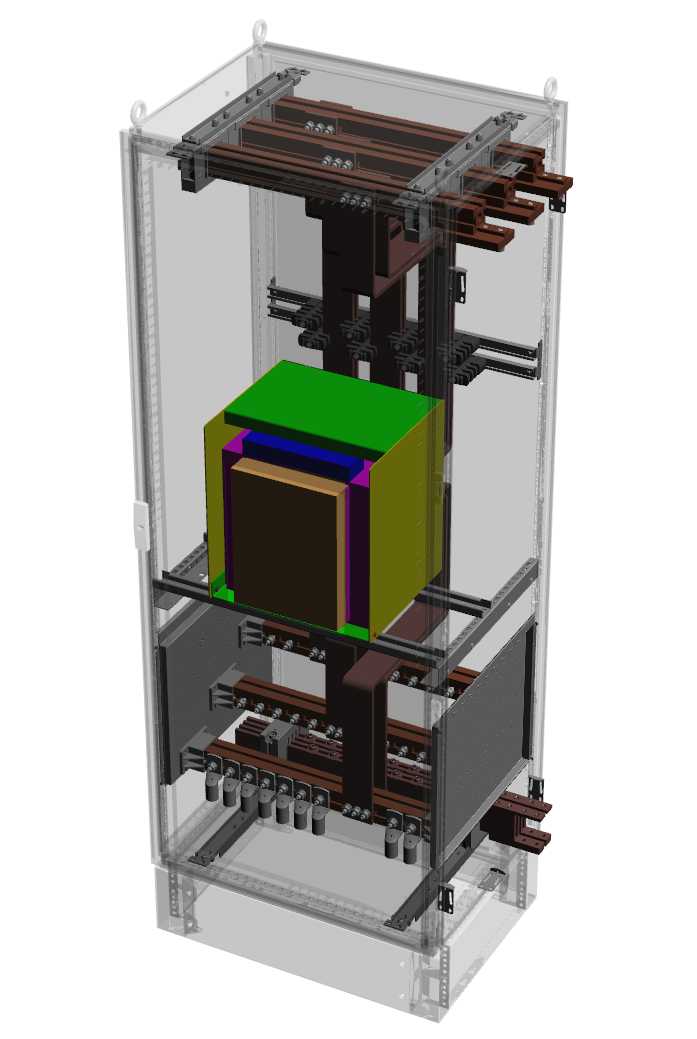

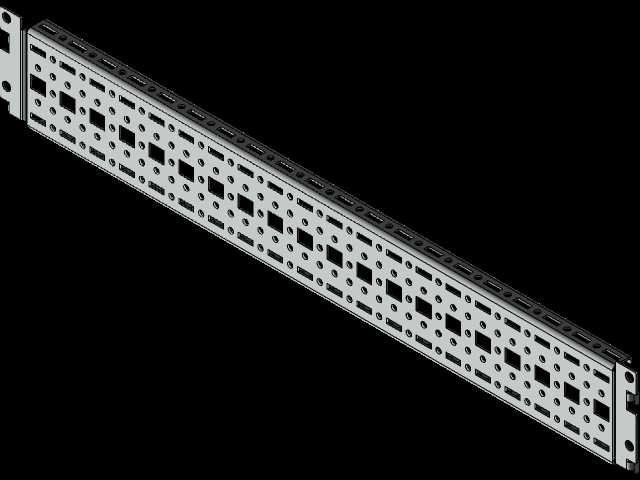

这款TS8并柜式间隔柜体，是面向工业电控系统集成场景打造的标准承载柜体，广泛应用于工厂配电间、自动化生产线主控区、数据中心低压配电节点、大型设备配套电控单元等场景，承担电气元器件安装承载、线路规整、防护隔离的核心作用，能够为内部安装的断路器、继电器、PLC模块、接线端子等电气部件提供稳定可靠的安装空间与防护屏障，避免外界粉尘、潮气、意外触碰对电气系统运行造成干扰。从实际使用需求出发，这款柜体采用可拼接并柜的结构设计，单柜可独立使用，多柜可通过侧边连接结构快速拼接成整排柜体组，适配不同规模的电控系统容量需求，无需额外定制转接框架，大幅降低现场安装的施工难度与改造成本。柜体采用全钣金折弯成型结构，门板与柜体框架之间设置多点锁止结构，关闭后可实现均匀的密封压紧，配合框架内部预设的安装梁调节点位，能够根据内部元器件的尺寸灵活调整安装层板、导轨的固定位置，适配不同规格电气元件的安装需求，无需对柜体进行二次打孔加工。柜体的外形尺寸设定为高度2000毫米，深度600毫米，宽度800毫米，这个尺寸规格既符合工业现场人行通道的预留通行要求，也匹配标准电气元器件的安装模数，单柜可容纳的元器件排布密度能够覆盖多数中小型电控系统的容量需求，多柜拼接时可沿宽度方向延伸，不会额外占用纵深方向的安装空间，适配多数厂房配电区域的场地边界条件。在设计思路上，这款柜体优先考虑了现场安装与后期运维的便利性，柜体框架预留了统一的接地连接点位，门板与框架之间设置导通连接结构，避免柜体静电积累带来的安全隐患；柜体顶部预留吊环安装位，方便现场吊装就位，底部设置可调式支撑脚，可根据地面平整度调整柜体水平度，避免柜体倾斜导致的门板开合不畅、内部元件受力偏移问题。柜门采用可左右互换安装的铰链结构，可根据现场通道的走向调整柜门开启方向，避免柜门开启后遮挡运维通道，同时柜门内侧预留了线槽安装位，可将柜内引出的操作按钮、指示灯线路规整排布，避免线路杂乱影响后期检修。柜体内部的安装框架采用模数化冲孔设计，安装孔位间距符合通用电气安装标准，无论是DIN导轨安装的元器件，还是螺丝固定的大型断路器、变压器部件，都能找到对应的固定点位，大幅提升元器件的安装效率，减少现场适配加工的工作量。
