高压旋涡气泵工业鼓风设备结构设计

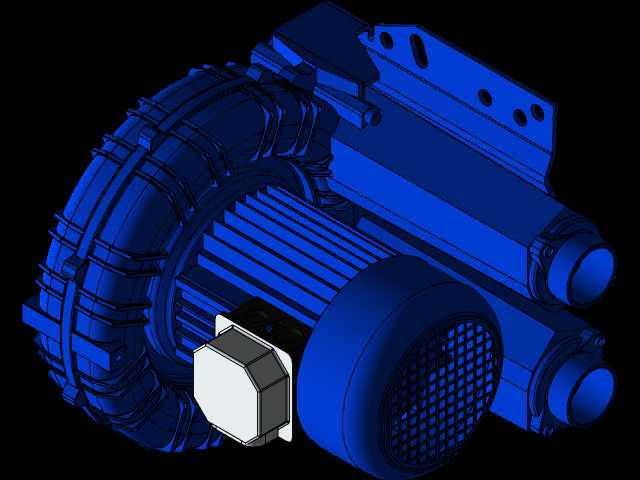

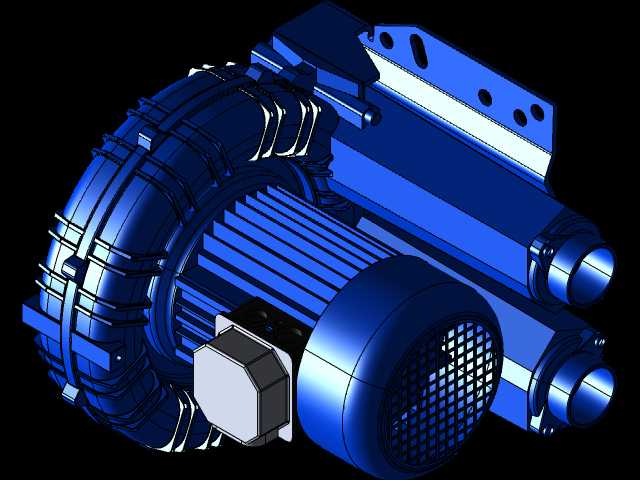

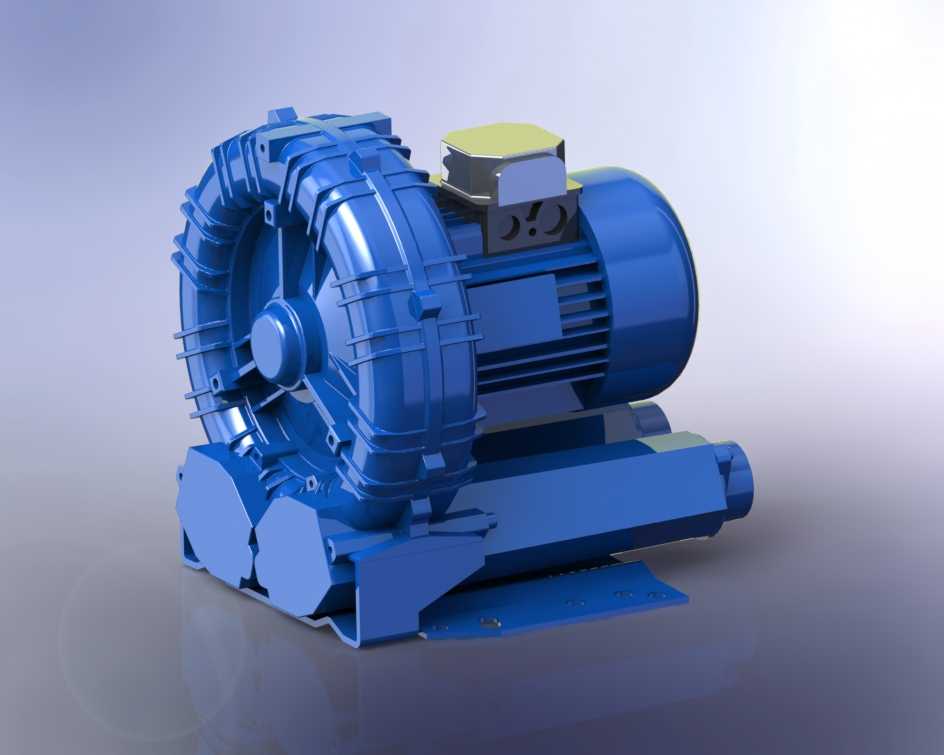

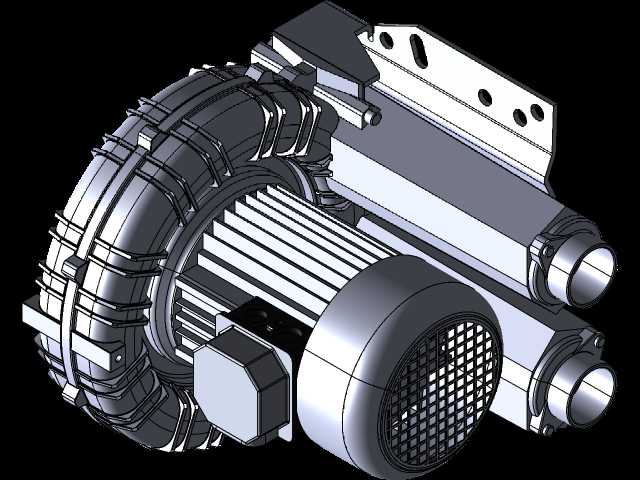

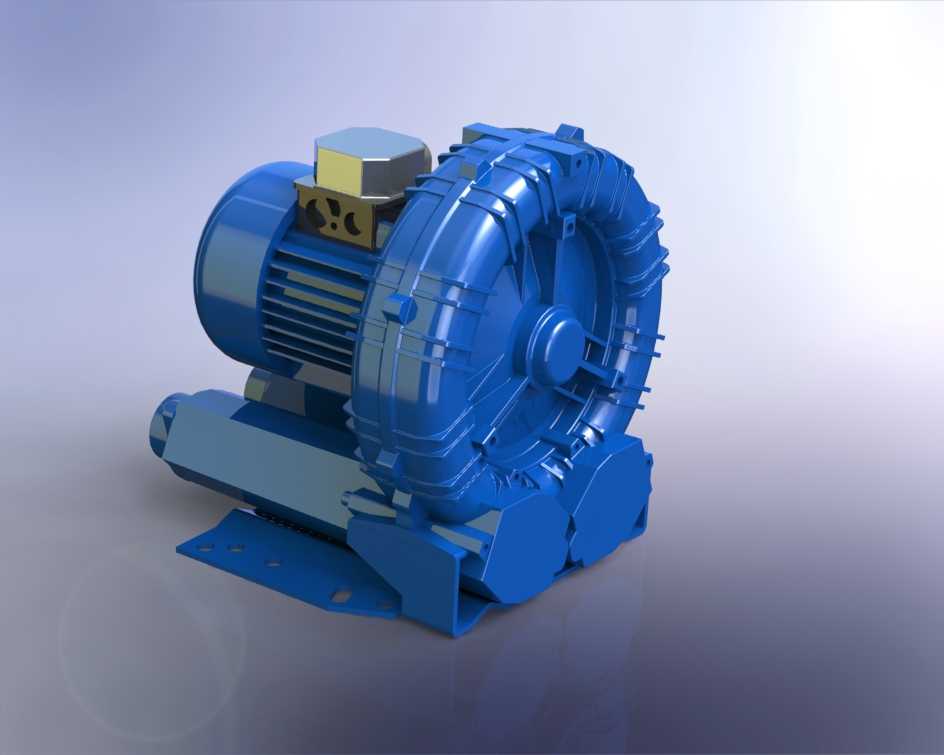

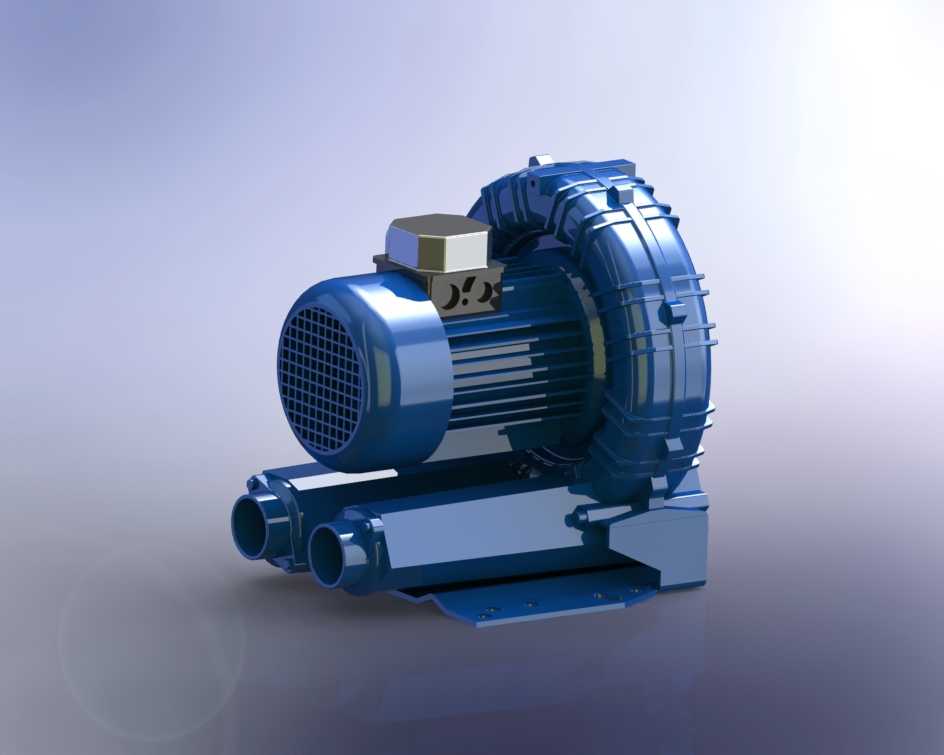

这款高压旋涡气泵的三维结构设计，围绕工业场景下的气源供给需求展开，在气动输送、曝气增氧、风刀吹干、真空吸附等多个工业场景中都能适配使用，可满足包装生产线的物料真空吸附移送、污水处理环节的池底曝气供氧、印刷设备的印后风刀干燥、工业除尘系统的负压引风等实际作业需求，是工业气动系统中常用的气源发生类设备。从功能特性来看，该设备采用侧流式风道的旋涡式工作原理，叶轮旋转过程中可通过多叶片的离心作用对气流进行多级压缩，能够输出稳定的高压气流，相比普通离心风机具备更高的风压输出能力，同时运行过程中气流脉动小、噪音控制表现优异，可长时间连续无故障运行，适配工业场景下的长时间作业需求。在设计思路上，整体采用驱动电机与泵体直连的集成式结构，省去了传统皮带传动的冗余结构，既缩小了设备整体体积，也降低了传动环节的能量损耗，提升了设备的运行效率；泵体外壳采用一体化压铸成型的流道结构，流道内壁做了顺滑过渡处理，可减少气流在流道内的阻力损失，同时外壳的散热筋结构沿泵体圆周方向均匀排布，能够在设备运行过程中快速导出泵体内部的压缩热量，避免长时间运行出现过热问题。底座采用带安装孔的一体式支撑结构，安装孔位做了长圆孔设计，可适配不同安装基面的固定需求，安装时可直接通过螺栓固定在设备机架或混凝土基础上，安装边界预留了足够的操作空间，方便后期的接线与维护作业；接线盒设置在电机顶部，具备良好的防水防尘能力，可适配车间多尘、潮湿的复杂作业环境。进出风口采用标准法兰接口设计，可直接对接对应口径的通风管路，无需额外制作转接结构，降低了现场安装的改造成本；叶轮采用高强度铝合金材质做整体铣削加工，做了严格的动平衡校正，运行过程中振动量极小，可有效降低设备运行时的共振问题，延长设备整体的使用寿命。
