30V转3V直流降压转换电路板设计

这款直流降压转换装置主要面向低压小功率电子设备的供电适配场景，常见于嵌入式开发实验平台、小型物联网传感节点、车载低压外设供电、桌面小型电子DIY项目等领域，能够将前端输入的较高直流电压稳定转换为负载所需的低电压，为后端电路提供可靠的电能供给，避免因输入电压过高烧毁后端敏感器件。

从实际用途来看，该装置核心功能是实现直流电压的幅值变换，将30V的直流输入稳定降压至3V输出，可直接为工作电压3V的单片机模块、小型传感器、低功率指示电路等负载供电，替代传统的多级分压电阻供电方案，大幅降低供电回路的无用功耗，提升电能利用效率。装置自带的散热结构能够在持续带载工况下快速导出功率器件产生的热量，避免功率芯片因过热触发过温保护，保障长时间连续工作的稳定性。

在功能特性设计上，该装置集成了输入输出滤波电容，能够有效滤除输入侧的电压纹波，同时抑制输出侧的电压波动，让输出电压的平滑度满足精密电子器件的供电要求；板载的功率变换模块采用成熟的拓扑结构，搭配独立的散热风扇，在满负载输出时也能将核心器件的工作温度控制在合理区间；电路板预留了标准的安装固定孔，可直接通过螺丝固定在设备壳体内部的安装柱上，适配多数小型电子设备的内部安装空间。

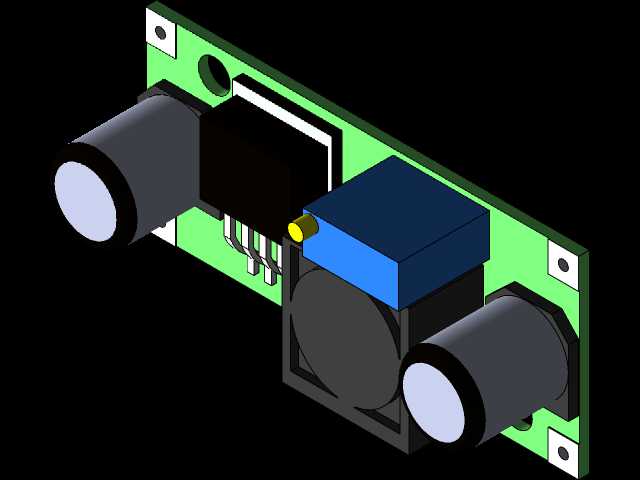

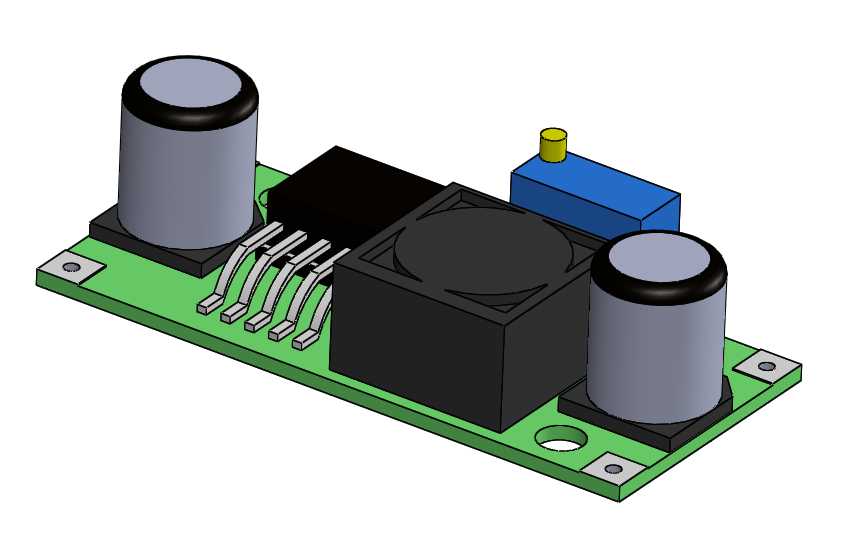

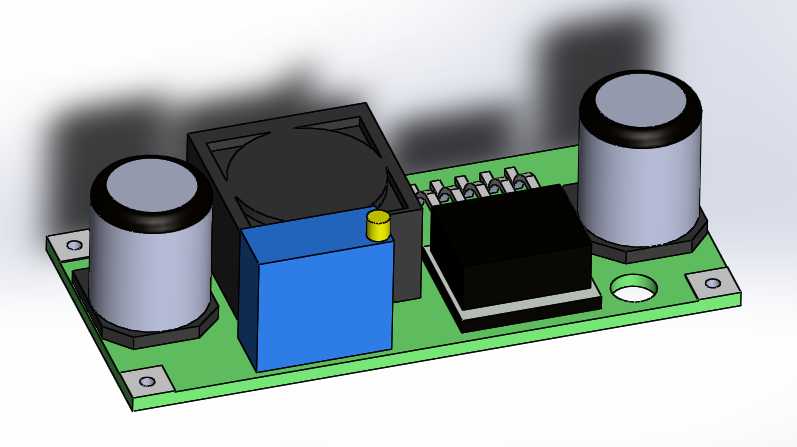

设计思路上，整体采用单面板布局，将大体积的电解电容、散热风扇、功率模块沿电路板长轴方向依次排布，既避免了 tall 元件之间的安装干涉，也让输入输出端的走线距离最短，减少线路上的压降损耗；滤波电容就近布置在功率模块的输入输出引脚旁，最大化发挥滤波效果，减少线路杂散参数对电路性能的影响；散热风扇直接贴装在功率模块上方的相邻位置，形成直吹的散热风道，无需额外设计导风结构即可实现高效散热。

从安装边界来看，电路板整体为长条形规整结构，板上最高元件为两端的电解电容，所有元件均未超出电路板的外轮廓范围，安装时只需预留与电路板长宽尺寸匹配的平面空间，以及对应电容高度的垂直净空即可，安装孔位对称布置在电路板两端，安装后受力均匀，不会因设备震动导致电路板变形或元件脱焊。
