直喷可变气门正时四缸发动机三维结构

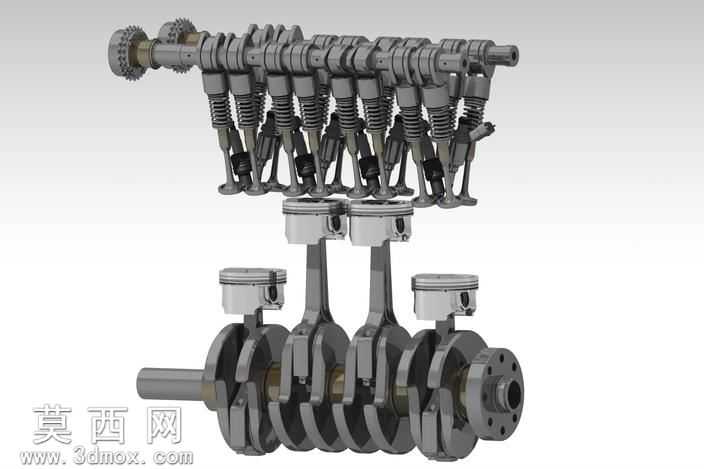

本模型为直喷可变气门正时可变气门升程四缸发动机的完整三维结构模型，建模过程严格遵循内燃机实际设计规范，对发动机两大核心机构即曲柄连杆机构、配气机构进行了全细节还原。建模阶段首先完成整体布局的基准搭建，以曲轴中心轴线、气缸中心轴线为核心定位基准，确定四缸直列排布的缸心距参数，匹配量产瘦身四缸发动机的紧凑布局比例。曲柄连杆机构部分，逐一对曲轴的主轴颈、连杆轴颈、平衡块、前后输出法兰进行参数化建模，还原曲轴的圆角过渡、油道开孔等细节结构；活塞部分还原了活塞顶的直喷燃烧室凹坑造型、活塞环槽、活塞销座结构，匹配对应的活塞销、连杆构件，连杆部分还原了杆身的变截面造型、大小头轴瓦安装位、连杆螺栓定位结构，完整呈现活塞往复运动到曲轴旋转运动的动力传递路径。配气机构部分，完整搭建了双顶置凸轮轴结构，还原了凸轮轴上对应可变气门升程的异型凸轮轮廓、凸轮轴驱动齿轮、可变气门正时调节机构的安装位，同时对每缸的进排气门、气门弹簧、弹簧座、气门锁片、气门挺柱、摇臂构件进行逐一建模，清晰呈现气门的排布角度、弹簧的预紧结构、凸轮驱动气门的传动路径，直观展现可变气门正时与可变气门升程技术的结构载体。模型材质渲染阶段，对曲轴、连杆、凸轮轴等钢制运动件赋予金属磨砂钢材质，匹配金属表面的细微粗糙度质感；对活塞铝合金构件赋予亚光铝合金材质，还原铸铝件的表面质感；对气门弹簧等弹性构件赋予弹簧钢的亮面金属质感，对不同功能的构件通过材质色差进行清晰区分，便于观察各部件的装配关系。整体装配严格按照实际发动机的装配逻辑完成配合约束，所有运动部件的配合间隙符合实际工程设计要求，可直观演示发动机曲柄连杆与配气机构的联动运动过程，清晰展现直喷、可变气门正时、可变气门升程技术在四缸发动机上的结构实现形式，完整还原了紧凑瘦身四缸发动机的内部构造特点，各部件的连接关系、定位结构均符合内燃机设计的工程逻辑，无结构错位、装配干涉问题。
