带输出齿轮与通讯接口的步进电机结构

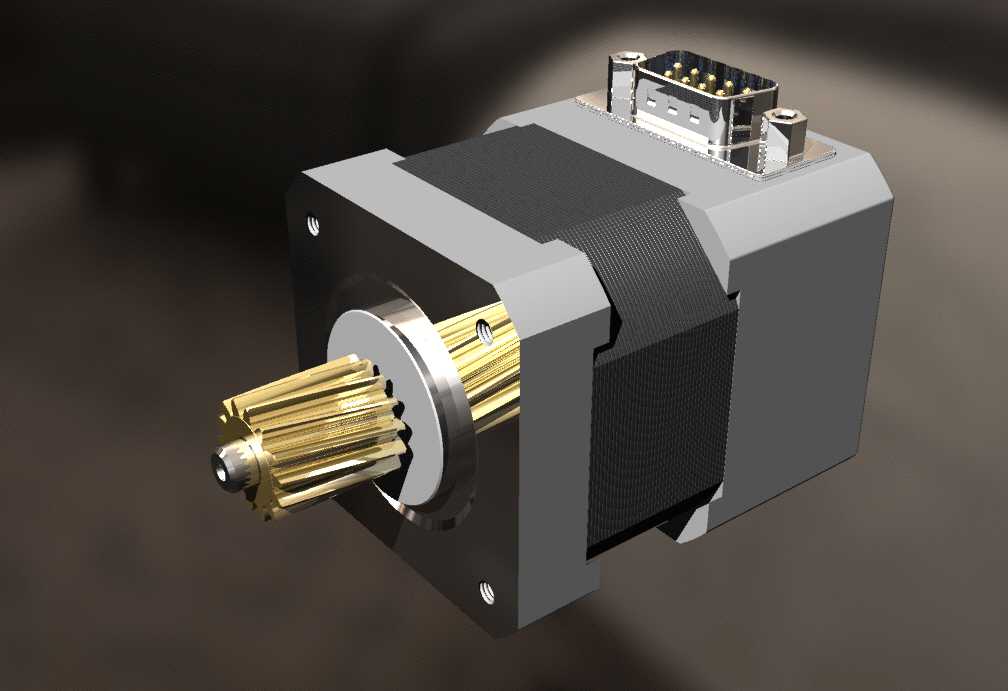

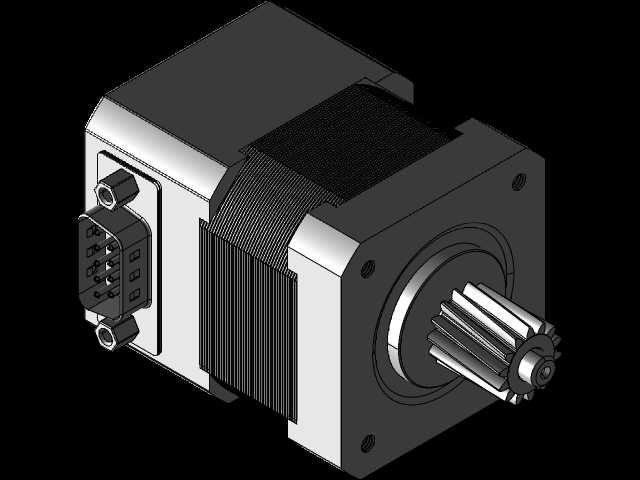

这款步进电机主要面向小型自动化传动场景设计，可广泛应用于桌面型自动化设备、小型数控进给机构、精密检测工位传动、3D打印运动轴驱动、小型机械手关节传动等对传动精度、安装紧凑度有较高要求的领域，作为执行端动力输出部件，它能够将电脉冲信号转化为对应角位移，配合驱动控制系统实现精准的位置控制与低速大扭矩输出，适配需要开环精准定位、无需额外位置反馈装置的低成本精密传动方案。从功能特性来看，这款电机输出端集成了金属圆柱齿轮，可直接与配套的从动齿轮啮合传递扭矩，省去了额外加装输出联轴器、转接齿轮的装配步骤，能有效缩减传动链的整体长度，降低传动间隙带来的精度损失；电机尾部集成了标准D-sub通讯接口，可直接插接配套通讯线缆完成驱动信号、状态反馈信号的传输，接口采用金属屏蔽外壳设计，能够降低工业现场电磁干扰对信号传输稳定性的影响，适配车间复杂电磁环境下的长期稳定运行。在设计思路上，这款电机采用方形机座结构，四个角预留了标准安装孔位，可直接通过螺栓固定在设备安装面板上，安装时无需额外设计定制转接支架，兼顾了不同设备的安装通用性；机身中部的黑色包覆区域为定子绕组的散热与防护结构，表面做了防滑纹理处理，既能够提升绕组工作时的散热面积，降低长时间运行下的温升，也能在装配握持时增加摩擦力，避免安装过程中打滑磕碰。从安装边界来看，这款电机的方形机座边长适配42系列步进电机的通用安装尺寸，输出轴中心与安装面的定位尺寸符合行业通用标准，输出齿轮的齿顶圆直径、轴向伸出长度经过精准校核，啮合时不会与周边安装结构产生运动干涉；尾部接口的突出高度经过控制，不会占用过多设备尾部的布线空间，整机的轴向总长度经过紧凑化设计，能够适配安装空间局促的小型设备内部布局，在保证输出扭矩满足负载需求的前提下，尽可能压缩了自身的体积占用。电机的前端盖采用金属切削加工而成，轴承安装位的同轴度经过精密调校，能够保证输出齿轮运转时的径向跳动控制在极小范围内，避免齿轮啮合时出现偏磨、异响等问题，延长传动结构的整体使用寿命。
