多旋翼外转子无刷直流动力电机结构设计

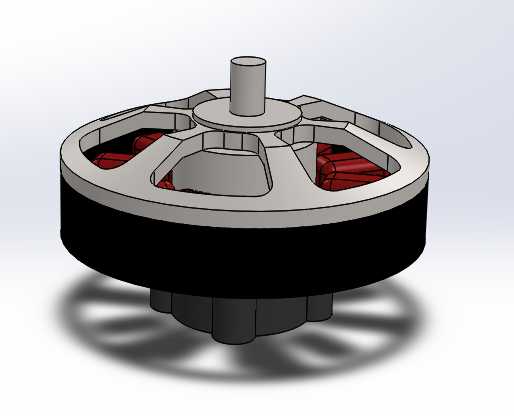

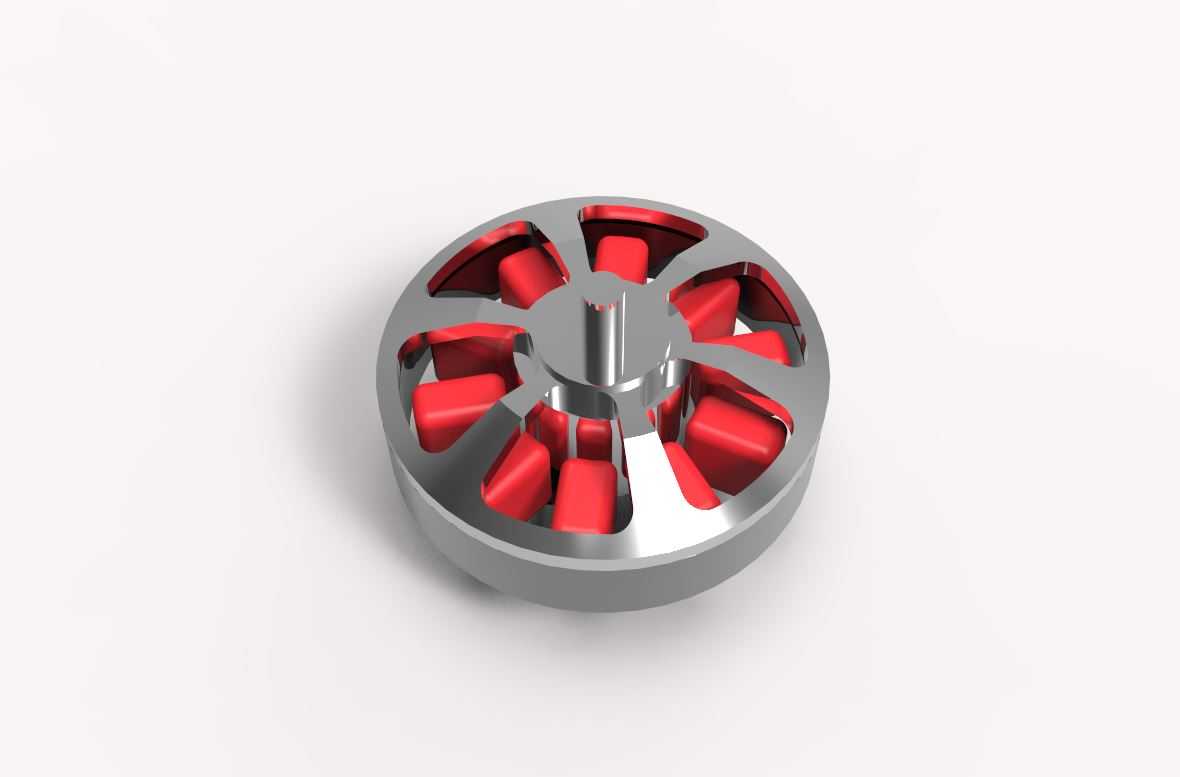

这款外转子无刷直流动力部件，主要面向小型多旋翼飞行平台的动力输出场景设计，可适配航拍、巡检、作业类小型无人飞行器的动力需求，作为旋翼的直接驱动源，承担将电能转化为旋转机械能、带动螺旋桨产生升力的核心功能。外转子结构的设计思路，是将永磁磁极集成在旋转外壳上，定子绕组固定在中心基座位置，相比同规格内转子结构，能够获得更大的扭矩输出半径，在低转速区间即可输出足够的扭矩直接驱动螺旋桨，省去了减速传动结构带来的能量损耗与机械故障点，同时降低了整体动力单元的重量占比，契合飞行平台对动力部件功重比的严苛要求。从结构设计来看，上部的输出轴采用同轴定位设计，可适配标准规格的螺旋桨安装座，轴段的长度与直径预留了足够的安装余量，能够兼容常见的快拆式桨夹与固定式桨座，安装时仅需保证轴端与桨夹的同轴度即可完成装配，无需额外的转接结构。外部的转子外壳采用镂空辐条式设计，在保证外壳结构强度、维持转子圆度的前提下，尽可能削减了非必要的结构重量，同时镂空的间隙能够为内部的定子绕组提供充足的空气流通路径，在电机高速旋转时，气流可直接穿过镂空区域带走绕组工作产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。下部的定子基座预留了标准的安装孔位，孔位的分布尺寸匹配多旋翼机臂的标准安装端距，安装时可直接通过减震胶柱与机臂端板连接，既能够保证电机固定的稳定性，又可以过滤电机高速旋转产生的细微振动，避免振动传递到飞控模块影响飞行姿态的稳定控制。内部的绕组排布采用集中式绕线方案，能够优化磁路的导通效率，降低换相时的扭矩波动，让电机在从怠速到满油门的全转速区间都能保持平顺的动力输出，配合适配的电子调速器，可实现精准的转速调节，快速响应飞控系统发出的动力调整指令，保障多旋翼平台在姿态变化、风力扰动场景下的动力响应速度。整体结构的外形轮廓为扁圆柱形，径向尺寸与轴向高度的比例经过优化，在保证定子铁芯有效导磁长度的前提下，压缩了轴向的安装空间，让机臂端的布局更加紧凑，同时降低了整体的重心高度，提升飞行平台的姿态稳定性。
