微型直流驱动隔膜式真空气泵结构设计

这款微型隔膜式真空气泵，是面向小型化气动系统、便携检测设备开发的流体动力元件，核心应用场景覆盖便携式气体分析仪器、医疗负压采样设备、小型自动化吸附工装、家用美容护理仪器、创客DIY气动项目等对安装空间、运行噪音、功耗有严格限制的领域，能够在有限的供电与安装条件下，提供稳定的负压输出与小流量气体输送能力，替代传统体积庞大的工业级真空发生装置，适配轻量化、便携化的设备开发需求。

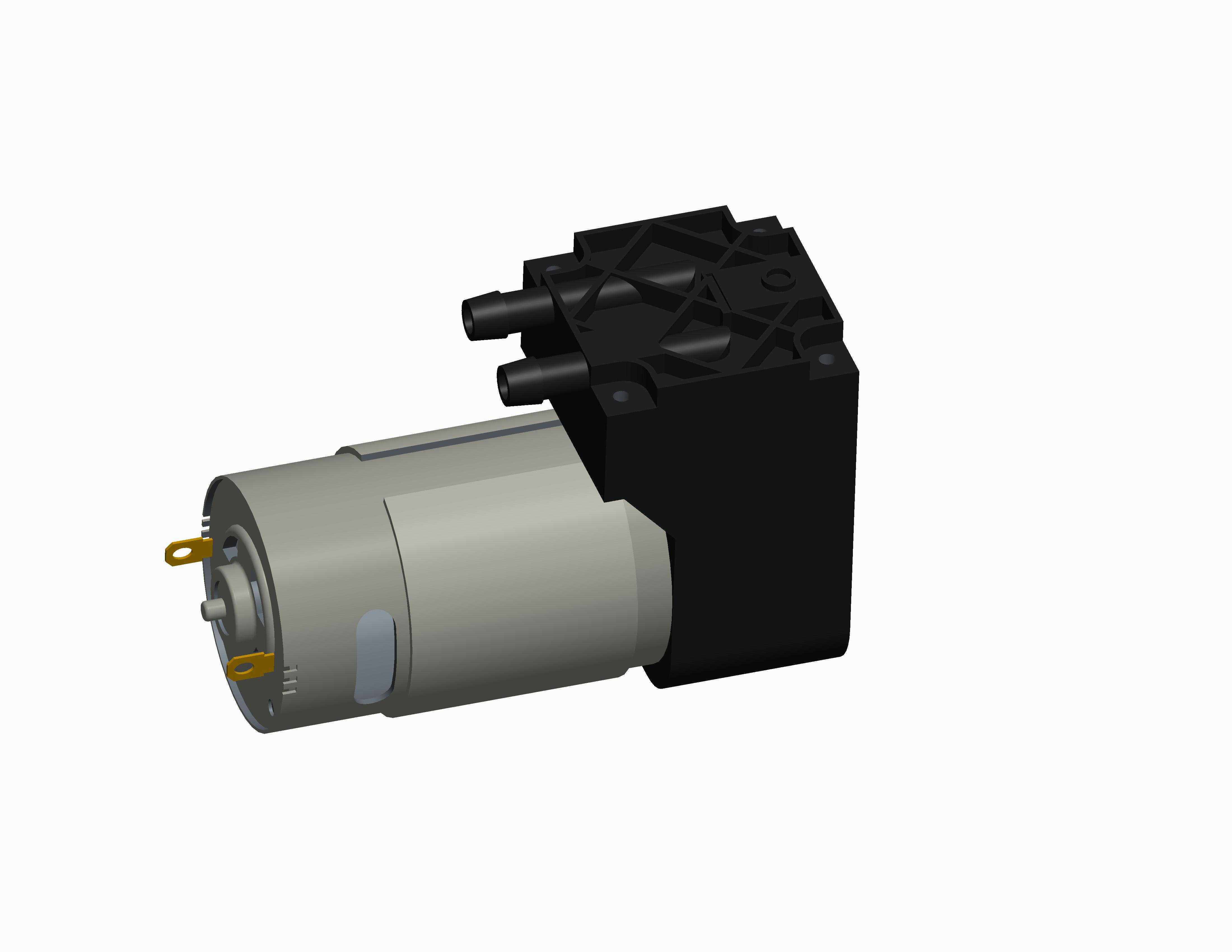

从实际功能特性来看，该泵采用直流有刷电机搭配偏心隔膜驱动结构，依靠电机输出轴带动偏心轮转动，驱动柔性隔膜做往复形变，改变泵腔内部容积完成进气、压缩、排气的循环动作，无需润滑油参与工作，输出的气体无油污染，能够满足对气源洁净度有要求的应用场景，比如医疗检测设备的气路供给、精密电子元件的吸附搬运等场景，不会因为油气污染造成被测样本损坏或者精密元件污损。泵体设置两个平行的快插式气嘴接口，分别作为负压吸气端与正压排气端，用户可以根据实际管路布局选择对应的接口接入气路，接口尺寸适配常规的小型气动软管，无需额外定制转接接头即可完成装配。

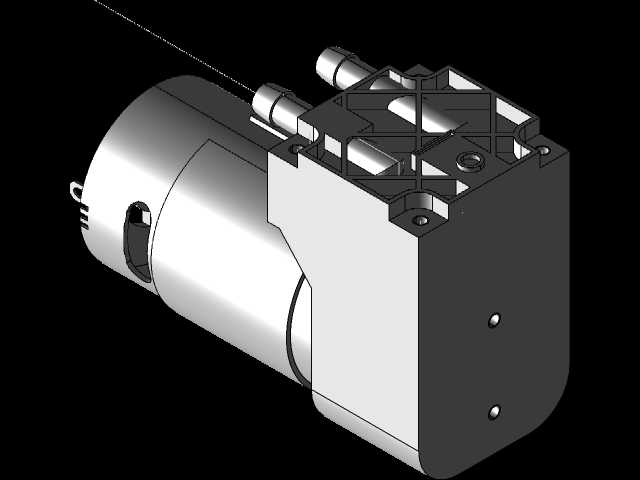

在设计思路上，这款泵采用模块化的分体式布局，驱动段与泵头段通过卡扣与紧固结构连接，驱动段采用标准的圆柱型直流电机外壳，表面做哑光防滑处理，尾部预留两个焊片式供电接线端，方便用户直接焊接供电引线或者插接对应的供电端子，电机端盖处设置定位凸台，能够在设备安装时快速对准安装孔位，保证装配同轴度，降低电机运行时的振动传导。泵头段采用高强度工程塑料注塑成型，内部集成隔膜腔、单向阀组、气路流道，将多个功能元件集成在单一泵头壳体内，减少了外接管路的数量，降低了气路泄漏的风险，同时泵头外壳做加强筋结构设计，在隔膜反复往复形变产生的交变压力下，能够保证壳体结构强度，避免长期运行出现壳体变形、气路密封失效的问题。

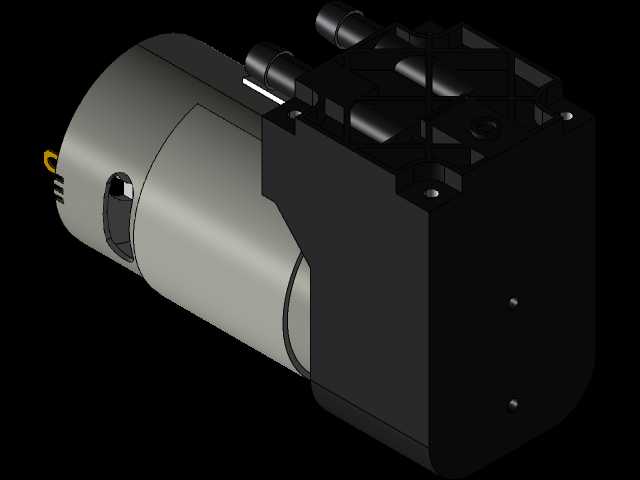

从外形尺寸与安装边界来看，该泵整体为圆柱电机加方形泵头的组合结构，电机段直径适配常规微型直流电机的安装尺寸，泵头段的方形外壳预留了对应的安装孔位，用户既可以采用卡箍抱紧电机圆柱面的方式完成固定，也可以通过螺丝穿过泵头的安装孔将泵体固定在设备基板上，安装方式灵活。整体轴向长度控制在极小的范围内，能够嵌入到手持设备、小型桌面设备的内部腔室中，不会占用过多的设备内部空间，气嘴的伸出方向与电机轴向垂直，方便在狭小空间内完成管路连接，避免管路弯折造成气路堵塞。在运行特性上，该泵的振动幅度控制在较低水平，搭配柔性减震垫安装后，能够有效降低运行时的噪音传递，适合在对噪音敏感的家用、医疗场景下使用，供电电压覆盖常规的低压直流范围，能够直接适配常见的适配器、锂电池供电方案，无需额外配置专用的驱动电源，降低了终端设备的开发成本与电路设计难度。
