威纶通10.4英寸工业人机交互触控终端

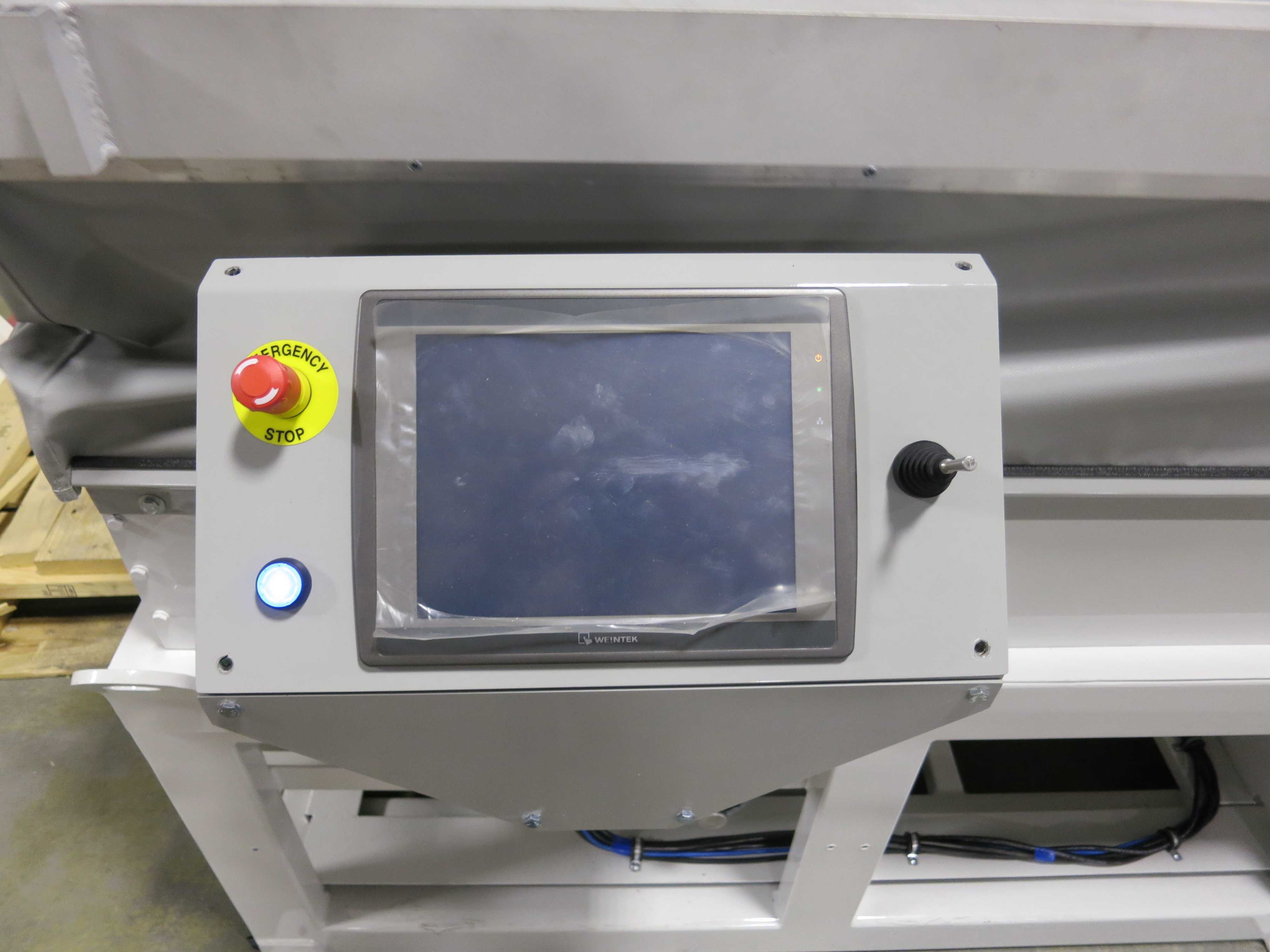

这款10.4英寸人机交互终端是工业自动化产线、成套加工设备电控系统的核心操作部件，广泛应用于非标自动化设备、量产加工机床、物流输送系统、包装生产机组等场景的操控端，承担设备运行参数设置、实时工况可视化展示、故障报警弹窗提示、生产数据本地调取等核心功能，是一线操作人员与设备底层控制系统完成信息交互的直接载体，替代传统的物理按键操作台，大幅压缩电控面板的占用空间，简化操作逻辑，降低一线操作人员的设备使用门槛。

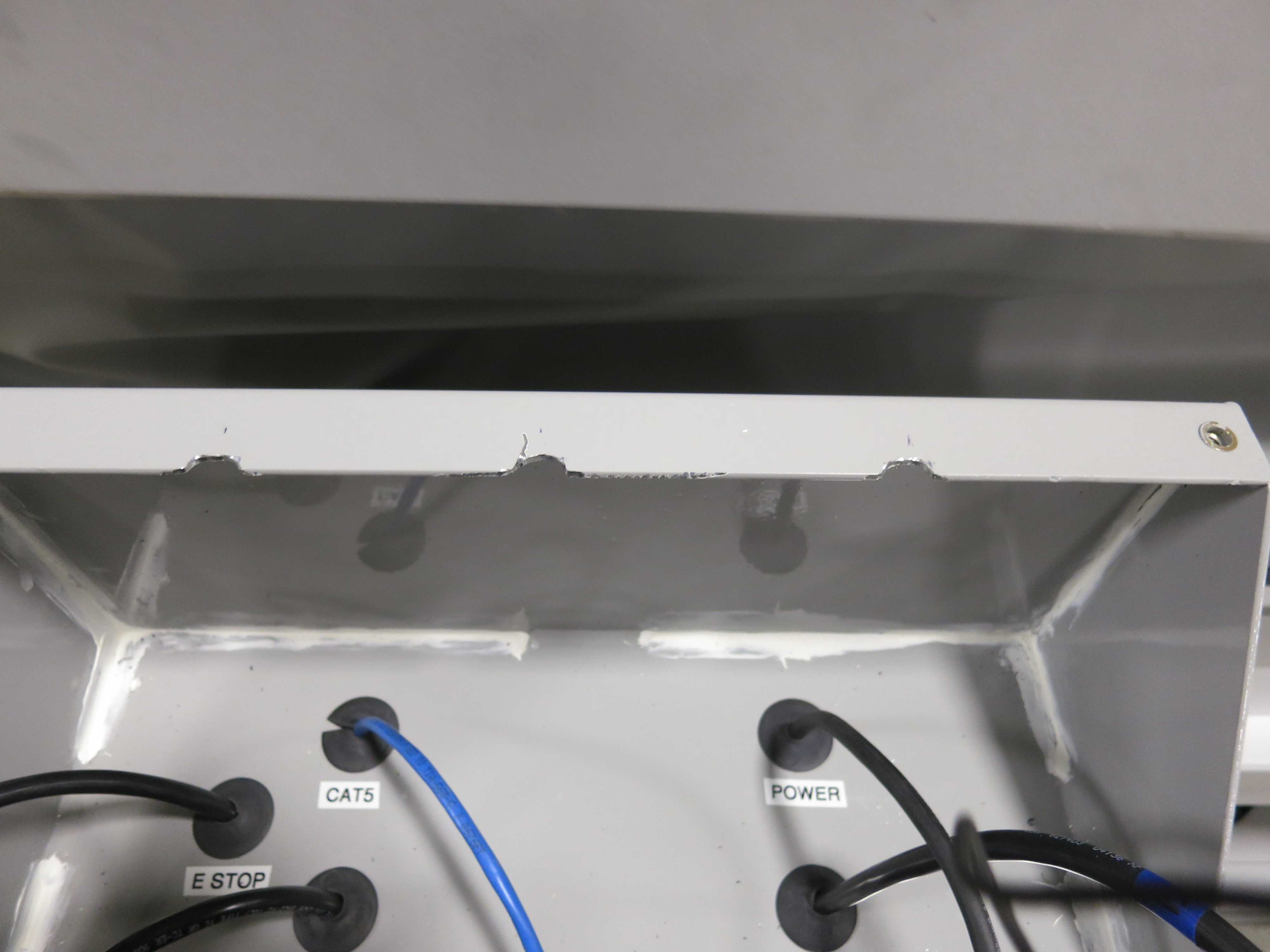

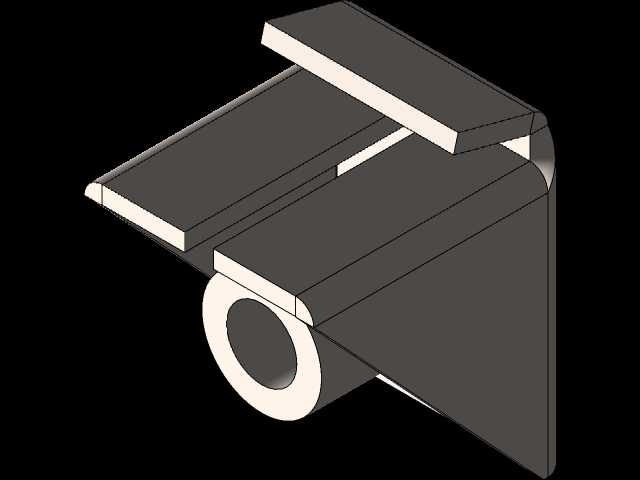

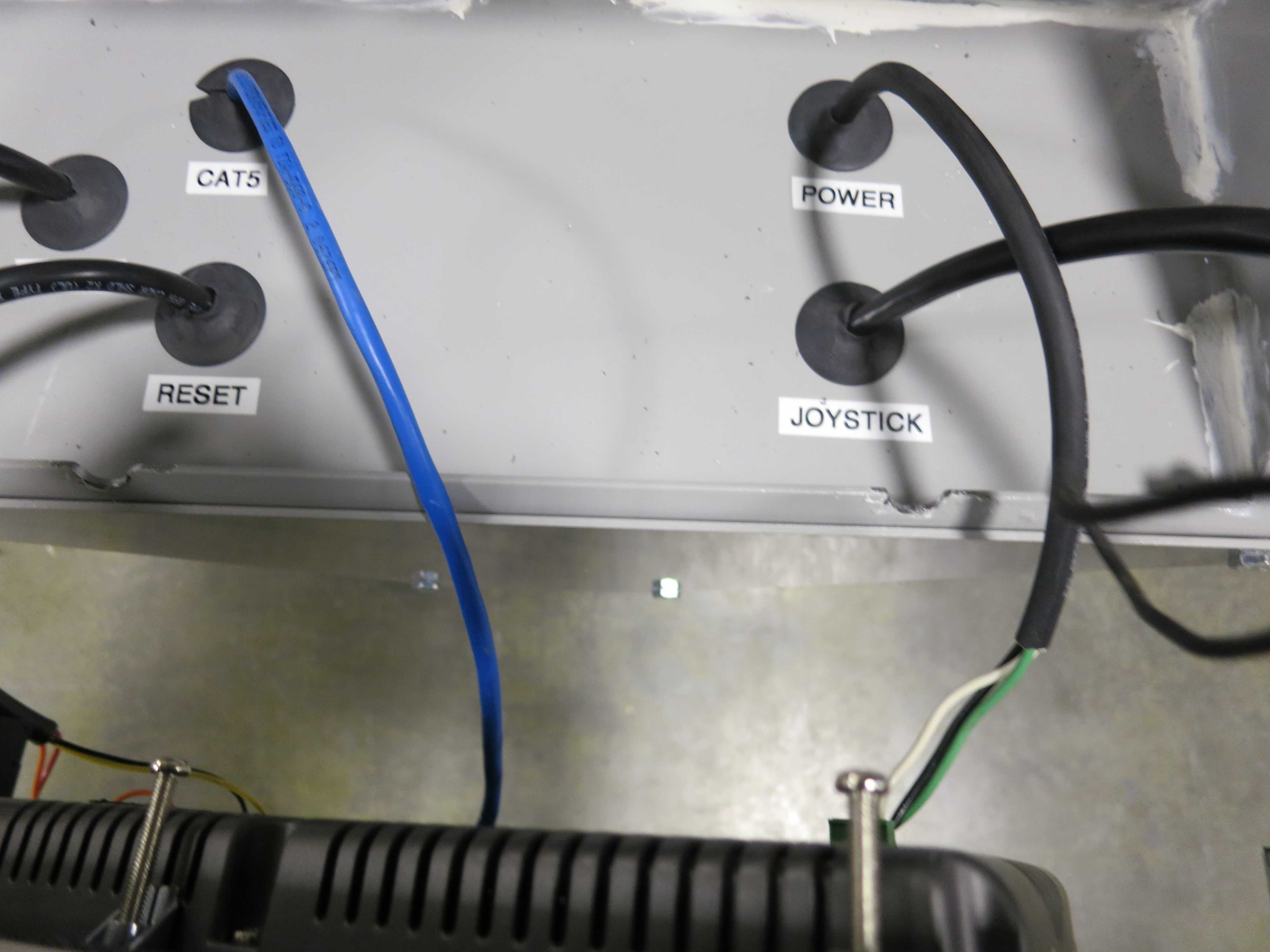

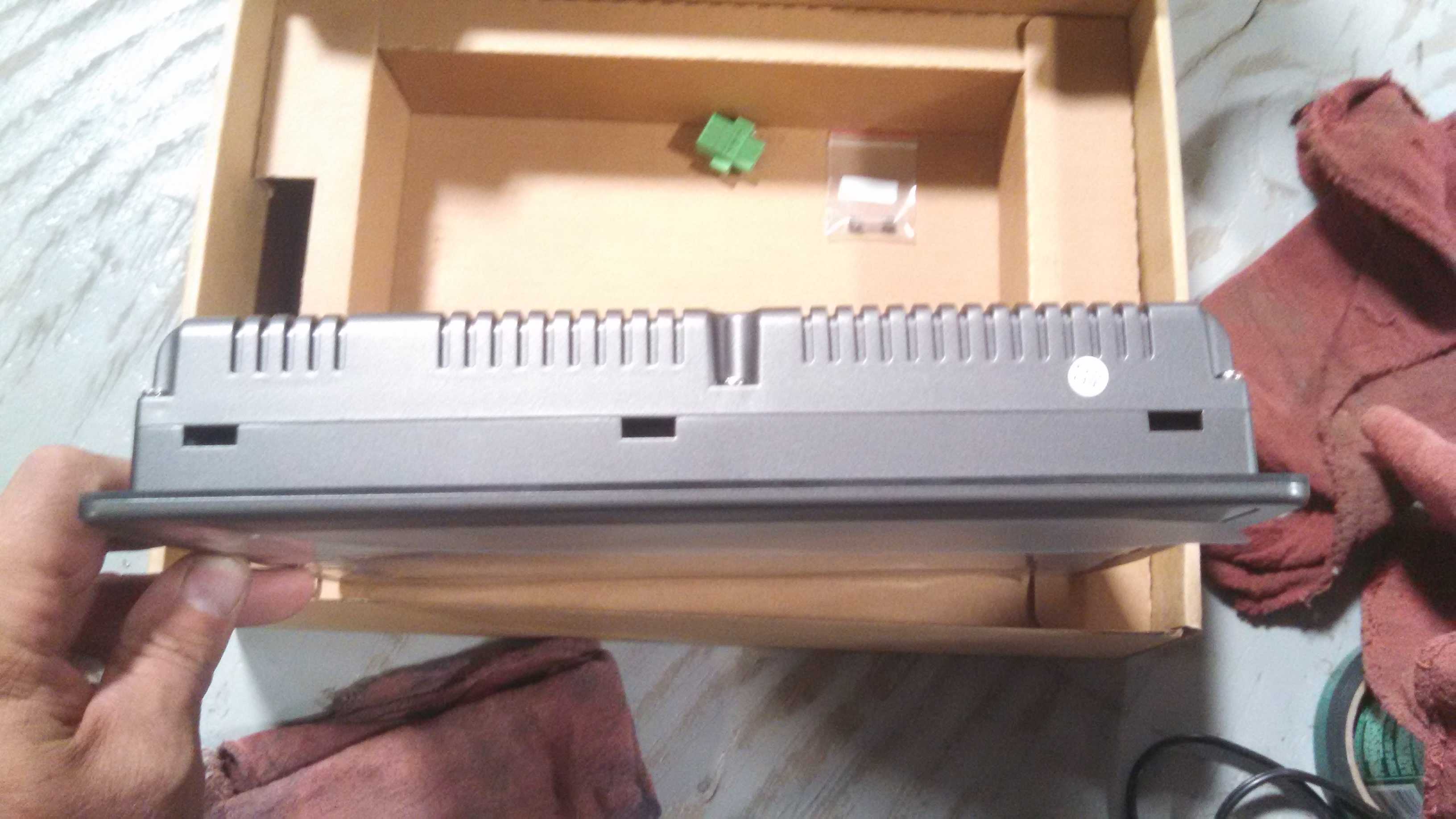

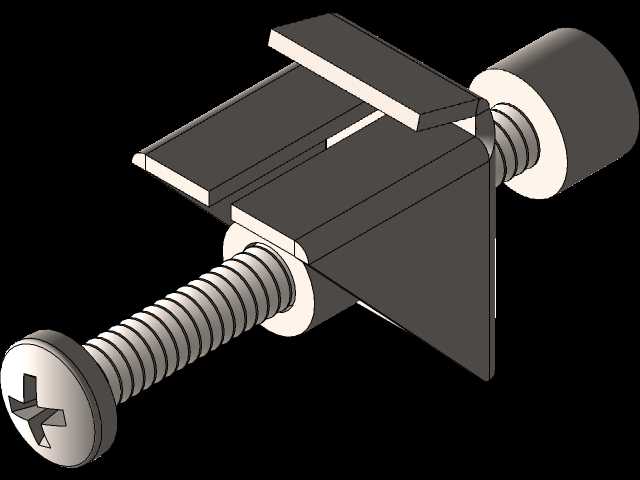

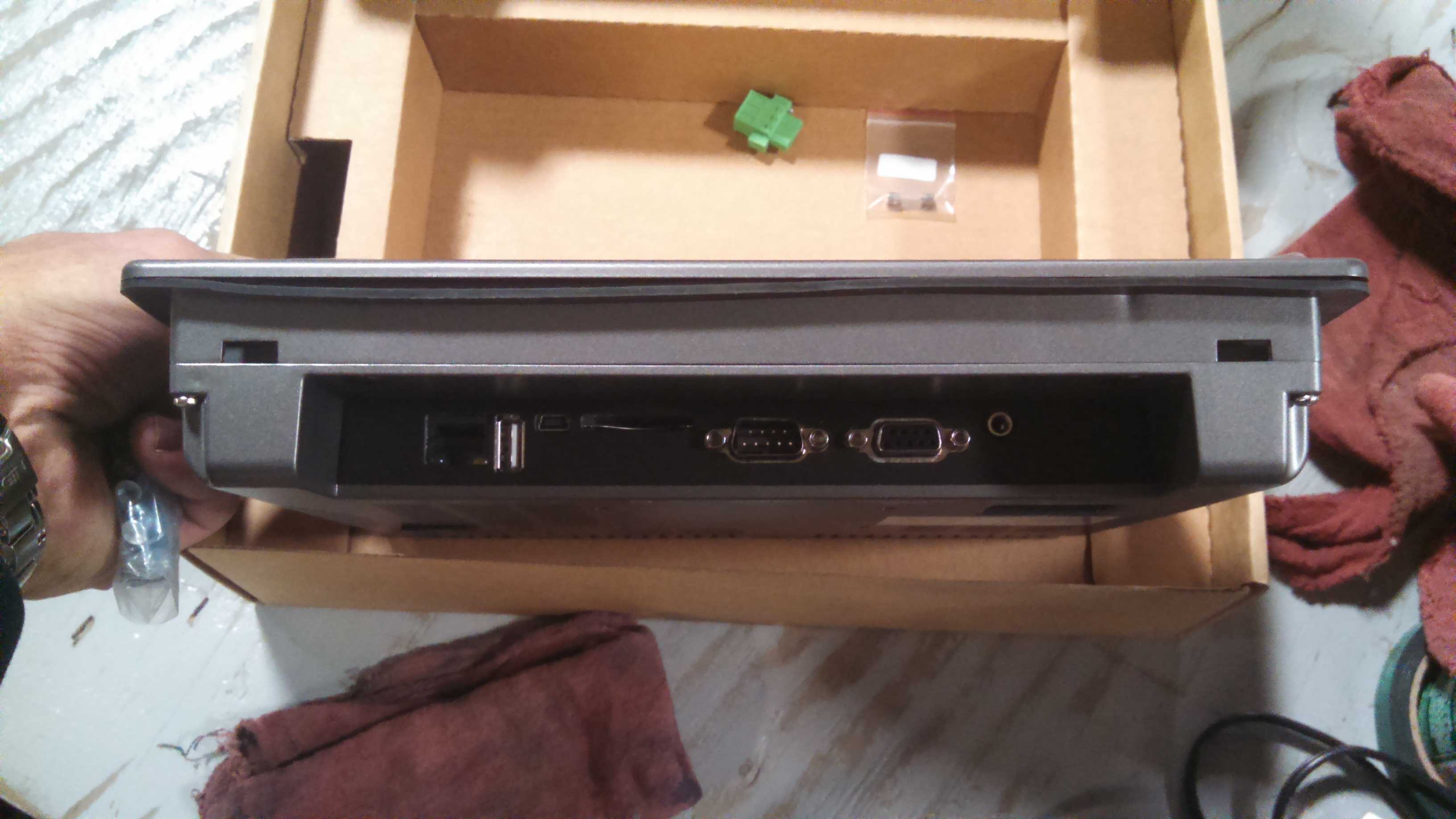

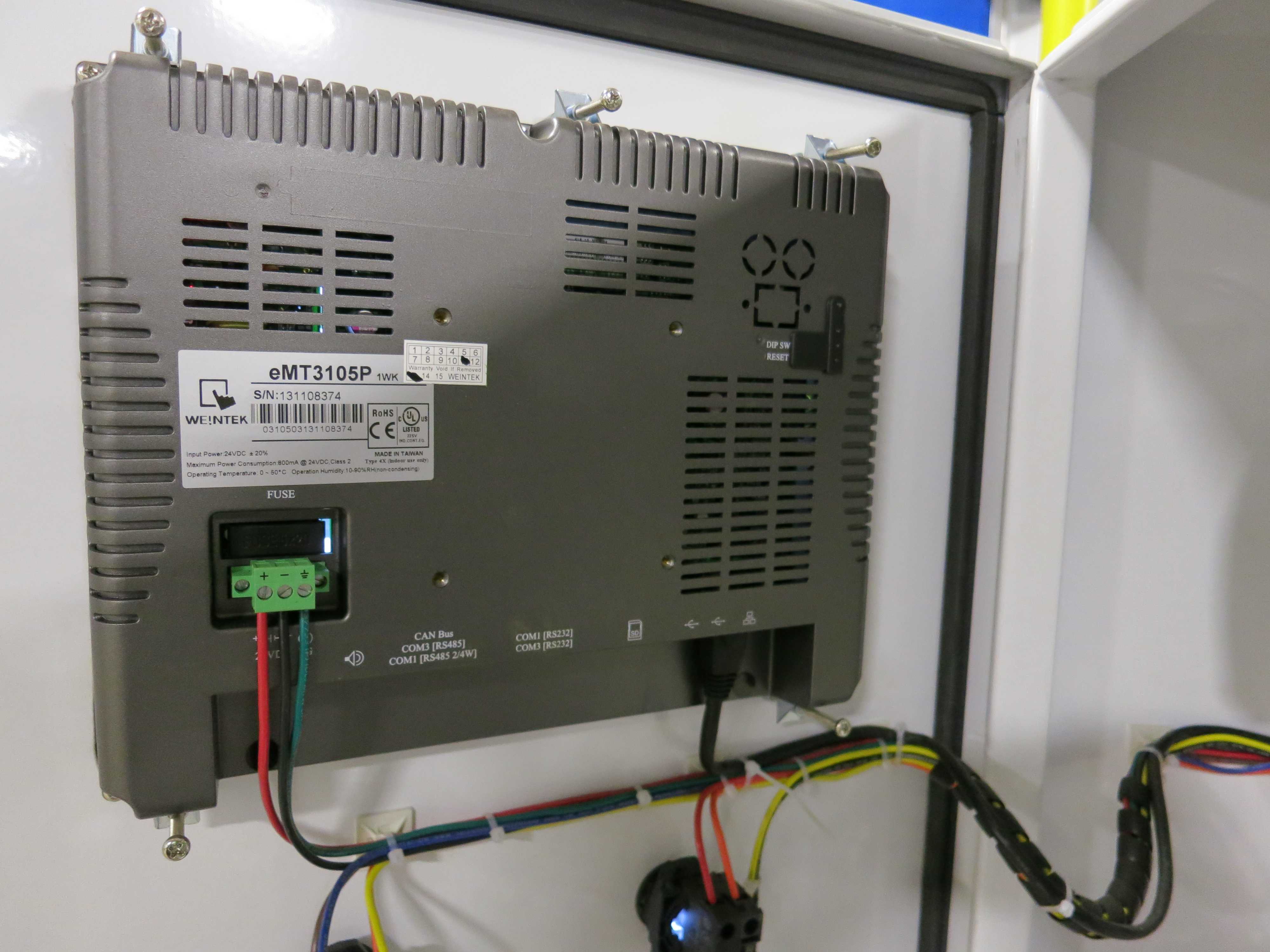

从设计层面来看，该终端采用嵌入式安装结构，背部预留的四个固定挂耳可直接卡入电控柜门板的预开安装孔，无需额外设计复杂的固定支架，安装时仅需在电控柜门板开出对应尺寸的矩形开孔，将终端嵌入后拧紧挂耳的固定螺丝即可完成装配，安装边界与柜体开孔完全匹配，背部接线区域预留了充足的走线空间，电源接线端子、通讯接口均布置在背部下方区域，接线完成后线缆可顺着柜内布线槽规整排布，不会与柜内其他电气元件产生干涉。终端背部设计有阵列式散热格栅，可在设备长时间连续运行时将内部电路板产生的热量及时散出，避免高温环境下出现运行卡顿、触控失灵等问题，接口区域做了防呆设计，电源、串口、以太网接口的位置与形状均做了区分，现场接线时不会出现插错接口的问题，降低现场装配的出错概率。

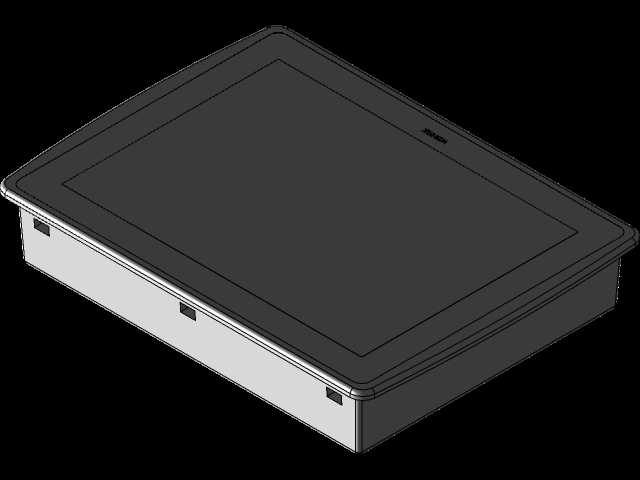

在功能设计上，该终端的触控面板采用高硬度防刮材质，可适应车间内多粉尘、少量油污的复杂使用环境，日常操作时无需额外加装防护膜也能保持较长的使用寿命，屏幕显示角度做了优化，操作人员站在设备前方不同角度都能清晰看清屏幕上的参数内容，不会出现反光、偏色看不清的问题。终端背部预留的通讯接口可直接对接PLC、伺服驱动器、温控模块等底层电控元件，无需额外加装转换模块即可完成数据互通，实现设备运行状态的实时同步。设计该终端的三维模型时，重点还原了背部的安装挂耳位置、散热格栅布局、接口排布尺寸、整体厚度参数，确保模型导入设备整体装配体后，可直接完成干涉检查，验证电控柜门板开孔尺寸、安装位置的合理性，提前排查接线空间不足、安装位置与其他部件冲突等问题，减少现场安装调试时的改造成本，让整个电控系统的布局设计更加紧凑合理。
