Degson高松2EDG-5.08接线端子连接器

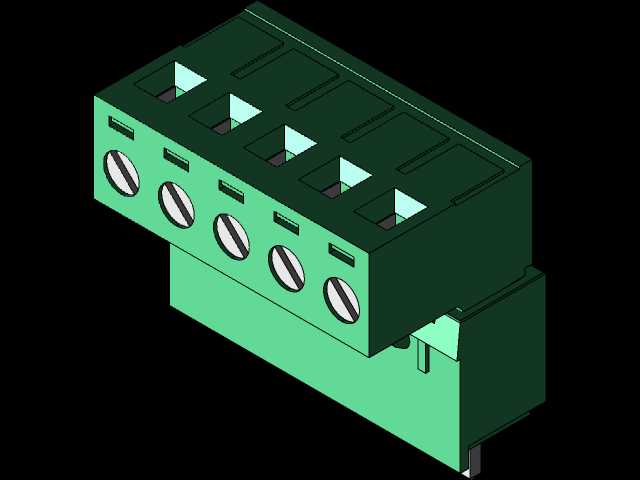

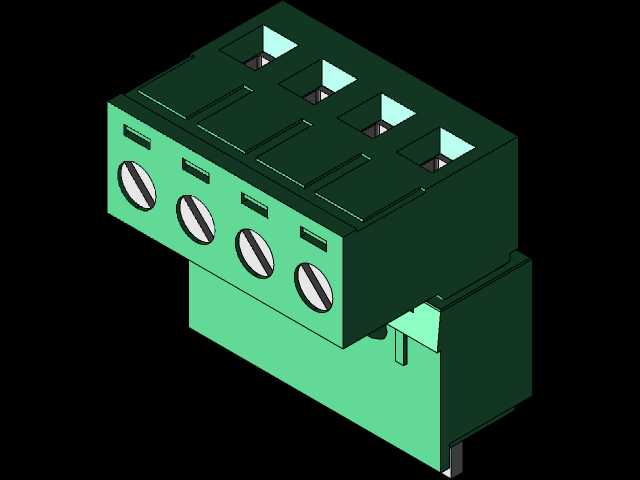

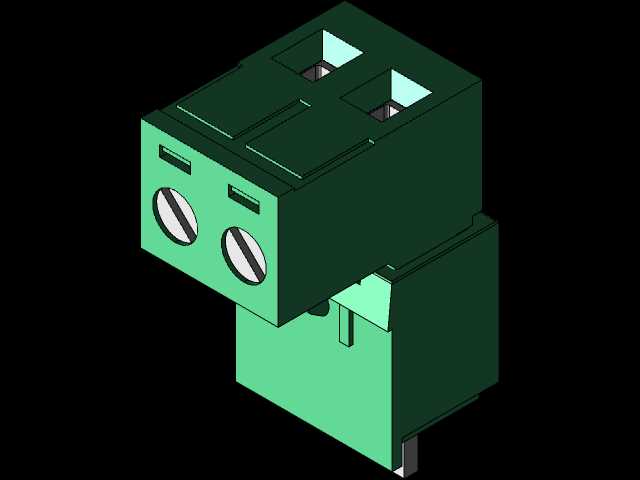

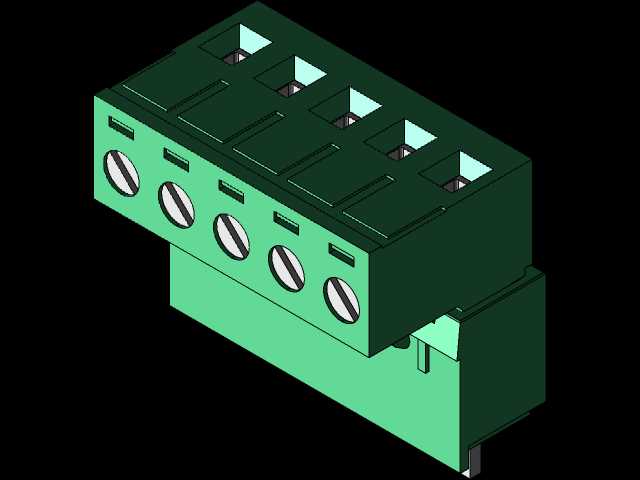

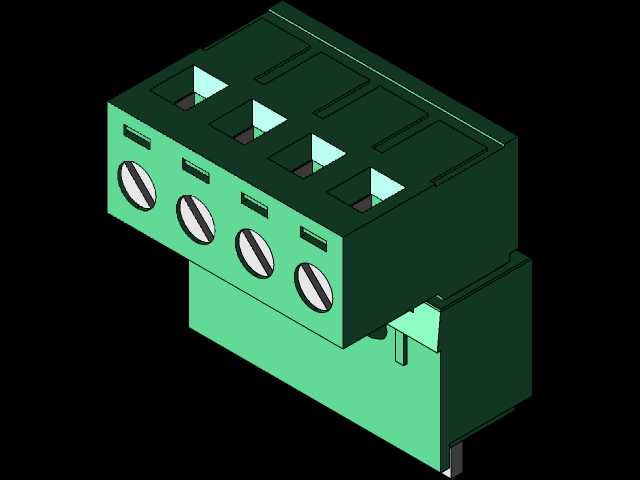

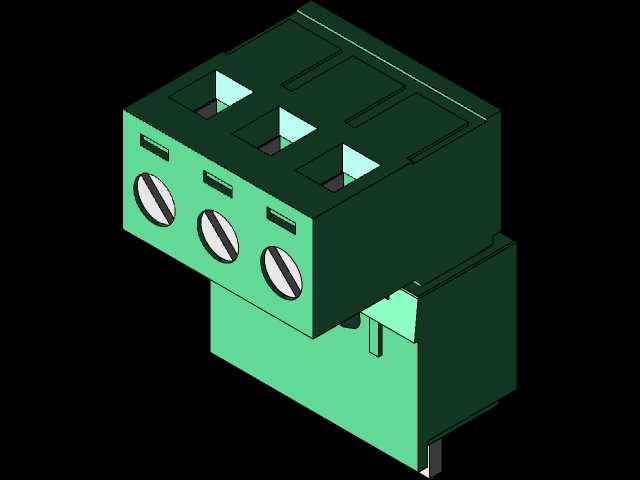

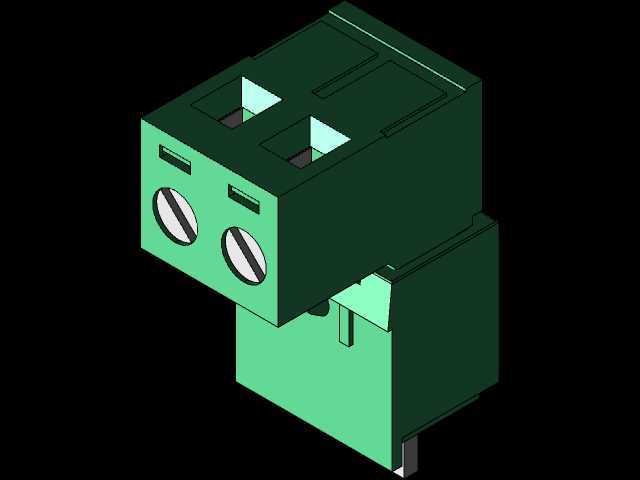

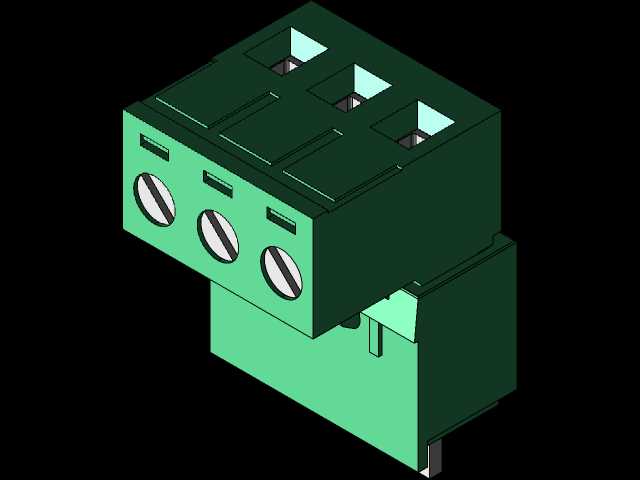

这款插拔式接线连接器主要面向工业电控柜、PLC控制回路、工业电源模块、PCB板载接线等场景使用，是电气布线环节中实现导线与电路板快速连通、可拆卸维护的核心连接部件，在低压电气控制、自动化设备布线、仪器仪表内部接线、新能源小功率配电模块中都有广泛应用，能够替代传统螺丝直拧的接线方式，大幅提升现场布线效率与后期维护的便捷性，避免反复拆焊电路板带来的焊盘损伤问题。该系列连接器采用5.08mm标准间距设计，适配行业通用的PCB安装孔位，插拔结构分为公座与母座两部分，公座采用直插焊板结构焊接固定在PCB板上，母座采用螺丝压接结构夹持外部导线，接线时仅需将剥好的导线插入母座接线孔拧紧压线螺丝即可，插拔对接时带有防松卡扣结构，可避免设备运行过程中受振动影响出现接插件松脱、接触不良的问题，保障电气连接的稳定性。设计过程中充分考虑了现场安装的操作空间边界，压线螺丝的操作方向与插拔方向垂直，在密集排布的端子排上也能留出足够的螺丝刀操作空间，相邻端子之间设置有绝缘隔栏，可避免接线过程中导线丝外露造成的相邻端子短路问题，绝缘外壳采用阻燃工程塑料材质，满足低压电气设备的阻燃等级要求，导电部件采用高导通性的铜合金材质并做镀锡防氧化处理，长期使用也不会出现接触电阻升高、氧化锈蚀的问题。该系列覆盖2P到5P的不同位数规格，可适配不同回路数量的接线需求，焊板引脚的尺寸公差控制严格，可兼容波峰焊、回流焊等主流PCB焊接工艺，安装后公座与PCB板面贴合平整，不会出现引脚歪斜、焊接虚焊的问题，母座的压线结构可适配0.5-2.5平方毫米的多股铜芯导线，能够满足大部分低压控制回路的载流需求，插拔力设计在合理区间，既可以保证对接后的接触紧密性，也不会出现插拔过于费力不便于后期维护的问题，整体结构紧凑，在有限的电控箱安装空间内可实现多组端子紧密排布，最大化利用板上安装空间，同时绝缘外壳的爬电距离与电气间隙满足低压电气安全规范要求，可在常规工业环境下长期稳定工作，适配各类工业环境下的电气连接需求。
