涡轮增压器总成结构三维设计作品

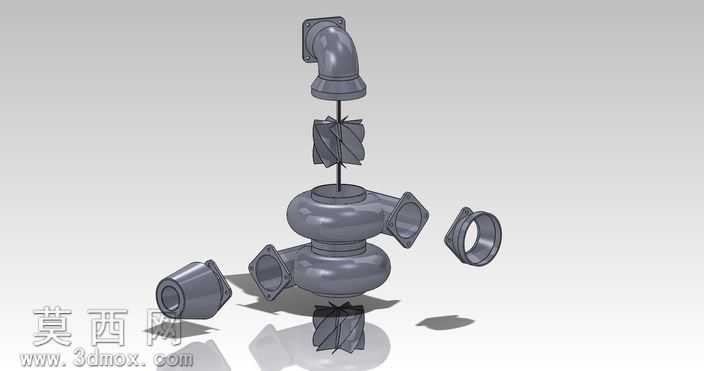

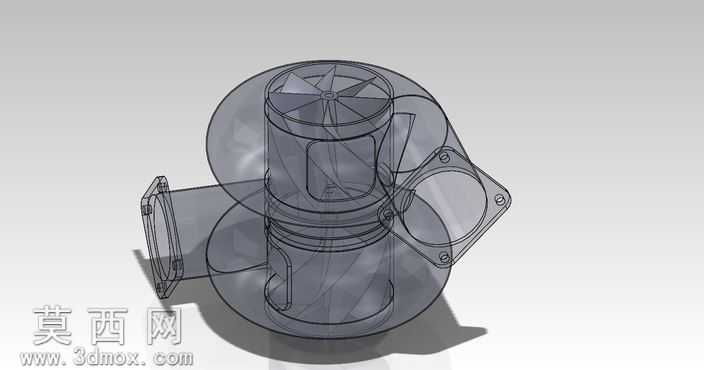

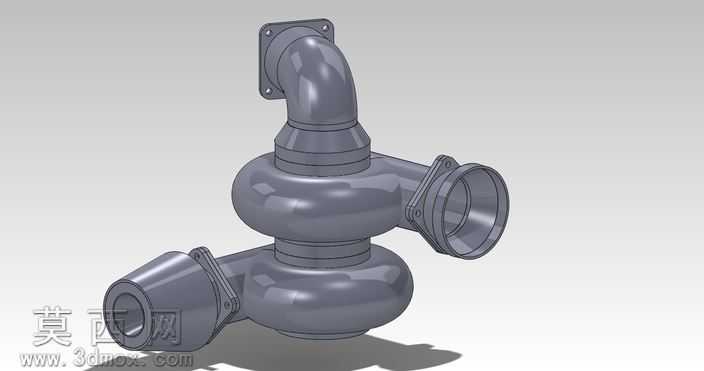

本作品采用SolidWorks完成全参数化三维建模，完整还原涡轮增压器总成的全部结构细节，建模过程遵循机械设计的装配逻辑，自下而上完成各子零件的特征搭建与整体装配约束。首先针对涡轮端与压气机端的叶轮结构，采用曲面放样结合圆周阵列的建模方式，精准还原叶片的扭转曲面与叶型厚度变化，保证叶轮流体通道的几何精度；针对中间体的轴承安装位、密封槽、油道孔等特征，采用拉伸切除、旋转切除、异形孔向导等命令逐步构建，严格匹配各安装面的形位公差要求，保证后续虚拟装配的同轴度与配合间隙。外壳部分采用薄壁特征结合法兰凸台建模，还原进出气接口的法兰安装孔、密封面结构，对壳体的加强筋、安装支耳等细节特征做了精细化处理，避免建模过程中的特征遗漏。整体装配过程中采用同轴、重合、距离等配合约束，完整还原涡轮轴、浮动轴承、密封环、压气机壳、涡轮壳、执行器适配器、空气滤清器连接位的装配关系，可实现涡轮转子组件的旋转自由度模拟，直观展现增压器的工作运动逻辑。材质渲染阶段，对压气机壳、涡轮壳赋予半透明工程塑料与铸铁材质，通过调整透明度参数清晰展示内部叶轮与轴系结构，对金属连接件、法兰面赋予金属光泽材质，区分不同零件的材质属性，光影渲染采用柔和环境光配合定向补光，突出模型的结构层次感与轮廓细节，让观者可清晰辨识内部流道与外部连接结构。设计过程中充分考虑涡轮增压器的实际工作逻辑，整合了汽轮机驱动端、压缩机增压端、空气滤清器连接位、适配器安装位的全部结构，各接口尺寸符合通用车用增压器的适配规范，既可以作为机械原理教学的演示模型，也可作为相关产品改型设计的参考基础，模型结构完整无碎面、无特征错误，各零件可单独导出用于工程图生成或后续仿真分析。
