全规格系列六角头螺栓参数化三维设计

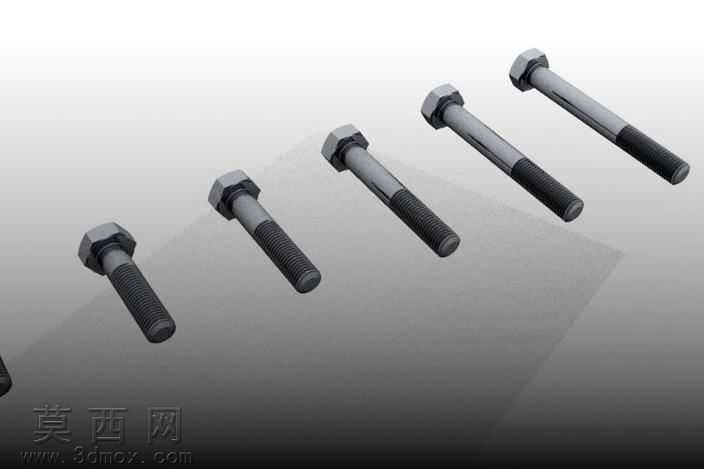

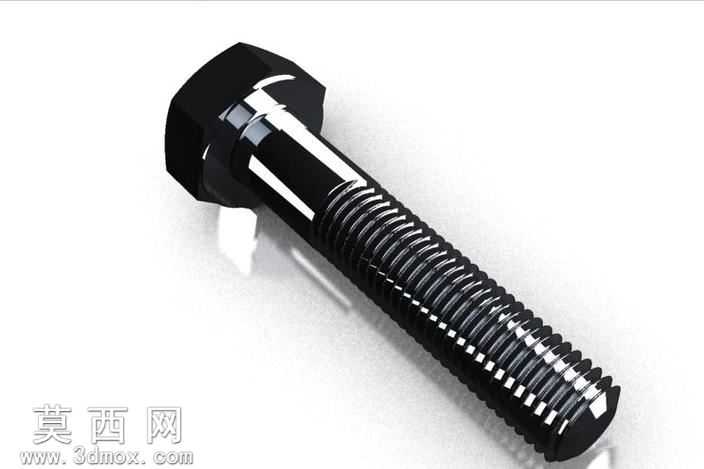

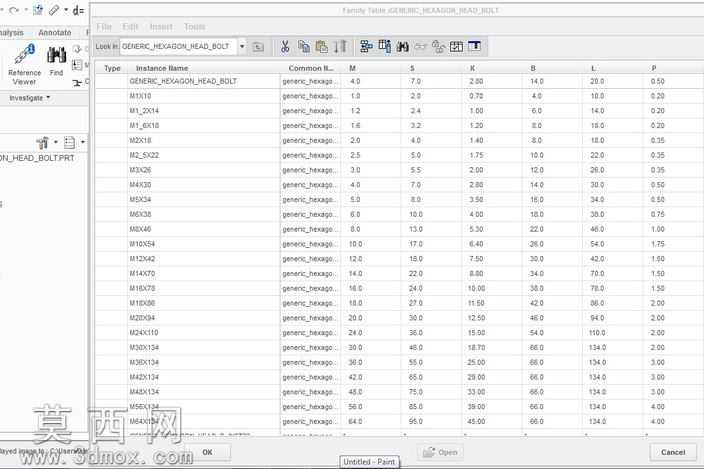

本作品为覆盖M1至M64全规格范围的泛型六角头螺栓参数化三维模型，建模过程严格遵循紧固件通用设计规范，以实现全规格快速调用为核心设计目标。建模阶段首先梳理六角头螺栓的核心结构特征，将其拆解为六角头部、杆身过渡圆角、螺纹段、末端倒角四个独立可参数驱动的模块，通过全局参数关联各模块的尺寸约束：将螺纹公称直径设为核心驱动参数，匹配对应标准下的六角头对边宽度、头部厚度、杆身长度、螺距、末端倒角角度等关联尺寸，实现仅需修改公称直径与公称长度参数，即可快速生成对应规格的螺栓模型，无需重复进行基础特征绘制。螺纹段建模采用精准的螺旋扫描特征，严格匹配对应规格的螺纹牙型轮廓与螺距参数，还原真实螺纹的牙顶、牙底圆弧过渡结构，避免简化建模带来的结构失真；六角头部与杆身的过渡位置添加符合标准要求的圆角特征，还原真实螺栓的应力缓释结构，同时对六角头部的棱边做微小倒角处理，还原实际零件的加工工艺特征。材质与渲染阶段选用高强度发黑碳钢作为材质参考，调整材质参数还原发黑处理后的哑光金属质感，为六角头部的棱边、螺纹牙顶位置添加细微的高光反射效果，模拟零件加工后边缘的轻微反光特性；场景采用纯白无影背景搭配柔和的多光源布光，主光源从侧上方投射以突出六角头部的轮廓与螺纹的螺旋纹理，辅助光源补光消除暗部死黑，添加微弱的环境遮蔽效果增强结构层次感，清晰呈现螺栓各部分的结构细节。模型结构设计兼顾设计复用与工程实用性，所有特征均保持全参数可编辑状态，设计师可根据实际装配需求快速调整螺栓长度、螺纹段长度等自定义尺寸，也可直接调用标准规格模型用于装配体设计，模型的几何精度满足工程装配干涉检查、运动仿真的使用要求，可直接导出为通用三维格式用于各类机械设计场景，大幅减少标准件重复建模的工作量，提升机械设计的整体效率。
