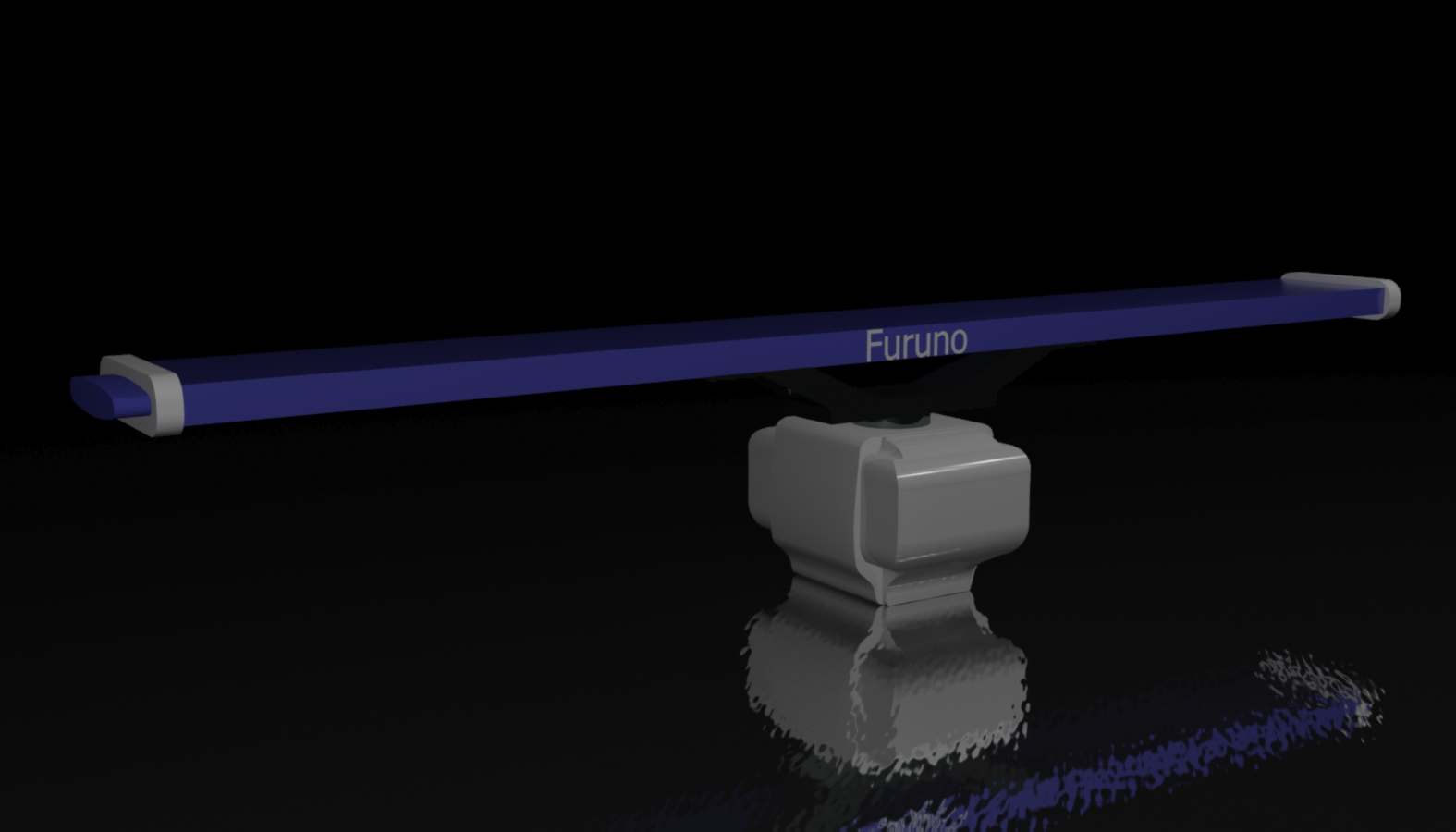

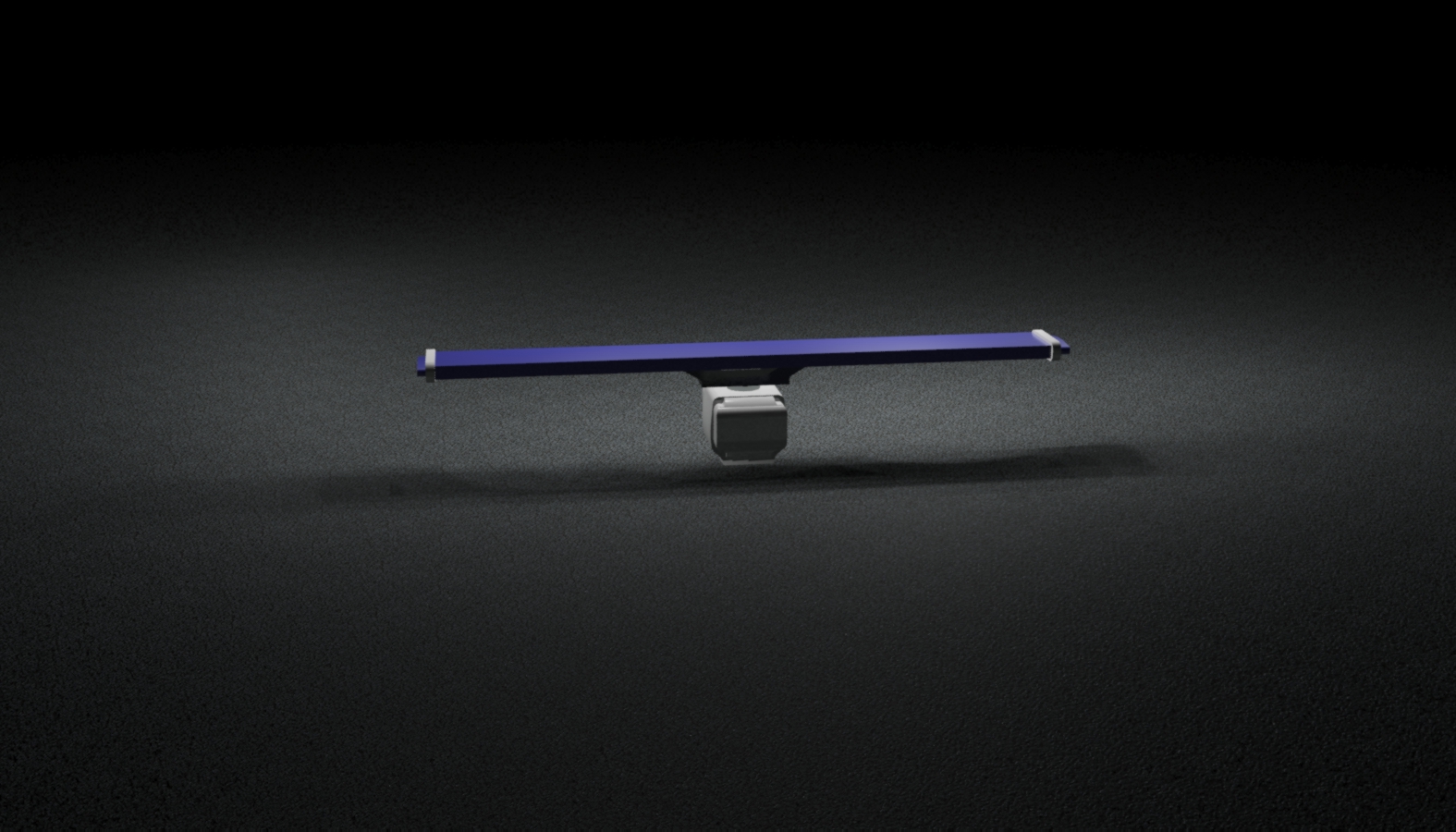

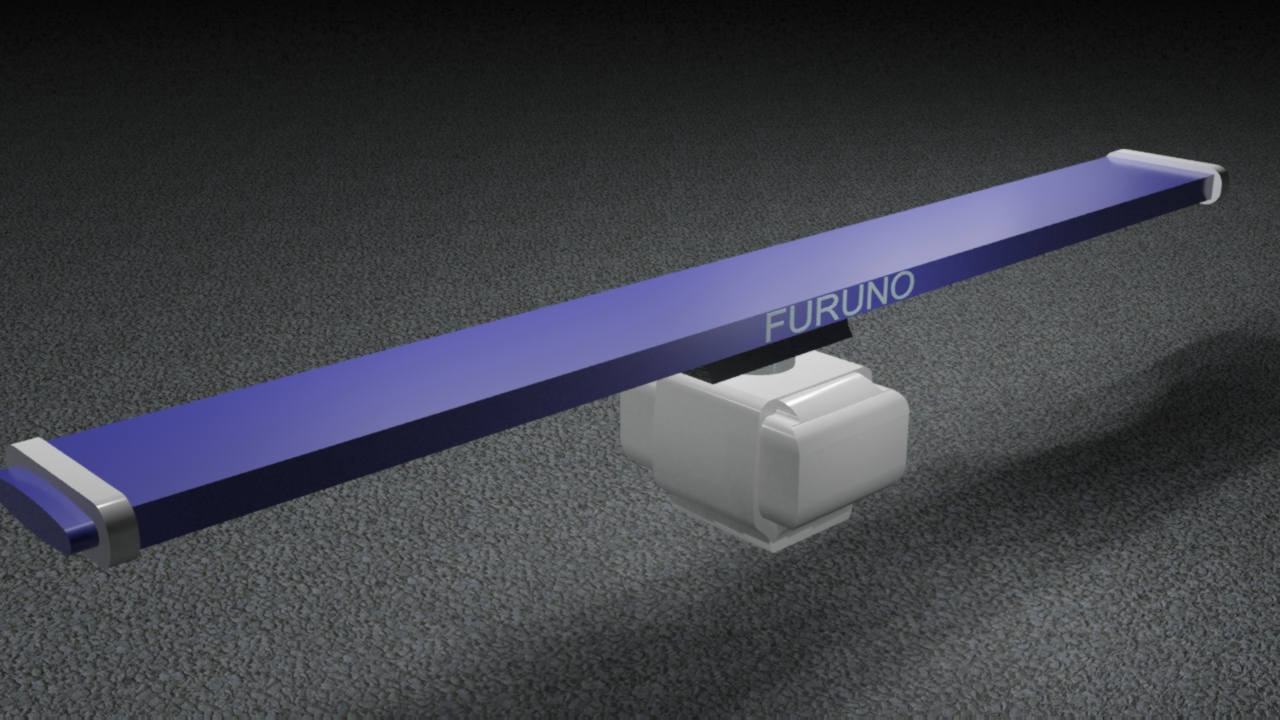

船用S波段长条型雷达天线结构设计

这款长条型雷达天线是海事导航系统的核心前端收发部件，主要适配各类远洋货轮、近海作业渔船、海事公务执法船、内河航运船舶的导航雷达系统，承担船舶航行过程中周边障碍物探测、周边船舶位置识别、岸线轮廓定位、恶劣气象条件下辅助避碰的核心功能，是船舶航行安全保障体系中不可或缺的关键硬件。在实际海事作业场景中，该类天线通常安装在船舶桅杆最高处的无遮挡平台位置，确保360度水平旋转扫描过程中不会被船体上层建筑、桅杆附属构件遮挡信号波束，为驾控台提供连续稳定的周边水域雷达回波信号，支撑船员在能见度不足的雾航、夜航、暴雨航行场景下精准判断周边通航环境，规避碰撞风险。从产品功能特性来看，该天线采用S波段信号收发设计，相比X波段雷达具备更强的雨雾穿透能力，在恶劣海况下的信号衰减更小，探测距离覆盖范围更适配中远距离通航预警需求，长条型的波导缝隙天线结构设计，能够形成水平方向窄、垂直方向宽的赋形波束，既保证水平方向的方位探测精度，又能适配船舶航行过程中纵横摇摆的姿态变化，避免因船体颠簸导致信号丢失。在设计思路层面，这款天线整体采用低风阻流线型长条外壳设计，外壳截面做了圆弧过渡处理，能够大幅降低高海况下强风对天线的冲击载荷，减少天线旋转驱动机构的负载压力，提升长期户外服役的结构稳定性；底部的安装基座采用一体化压铸结构，集成了旋转驱动接口、信号馈线通道与安装定位法兰，既保证天线旋转过程中的同轴度精度，又简化了上船安装时的接线与固定流程，降低现场施工的调试难度。从外形尺寸与安装边界来看，该天线主体为水平长条形结构，长度适配中小型船舶的桅杆安装空间，不会占用过多桅杆顶部的宝贵安装位，整体重量控制在单人可辅助吊装的范围内，安装基座的法兰孔位采用海事设备通用的安装间距标准，能够兼容多数主流船用雷达主机的驱动底座，无需额外制作转接支架即可完成换装；天线外壳采用耐盐雾、抗紫外线的非金属复合材料制作，能够长期适应海洋高盐、高湿、强紫外线照射的户外服役环境，避免长期使用后出现外壳老化开裂、腐蚀破损的问题，内部波导构件采用防锈铝合金材质加工，在保证信号传导效率的同时控制整体重量，降低旋转驱动机构的长期运行损耗。
