步行式仓储托盘堆垛作业设备结构展示

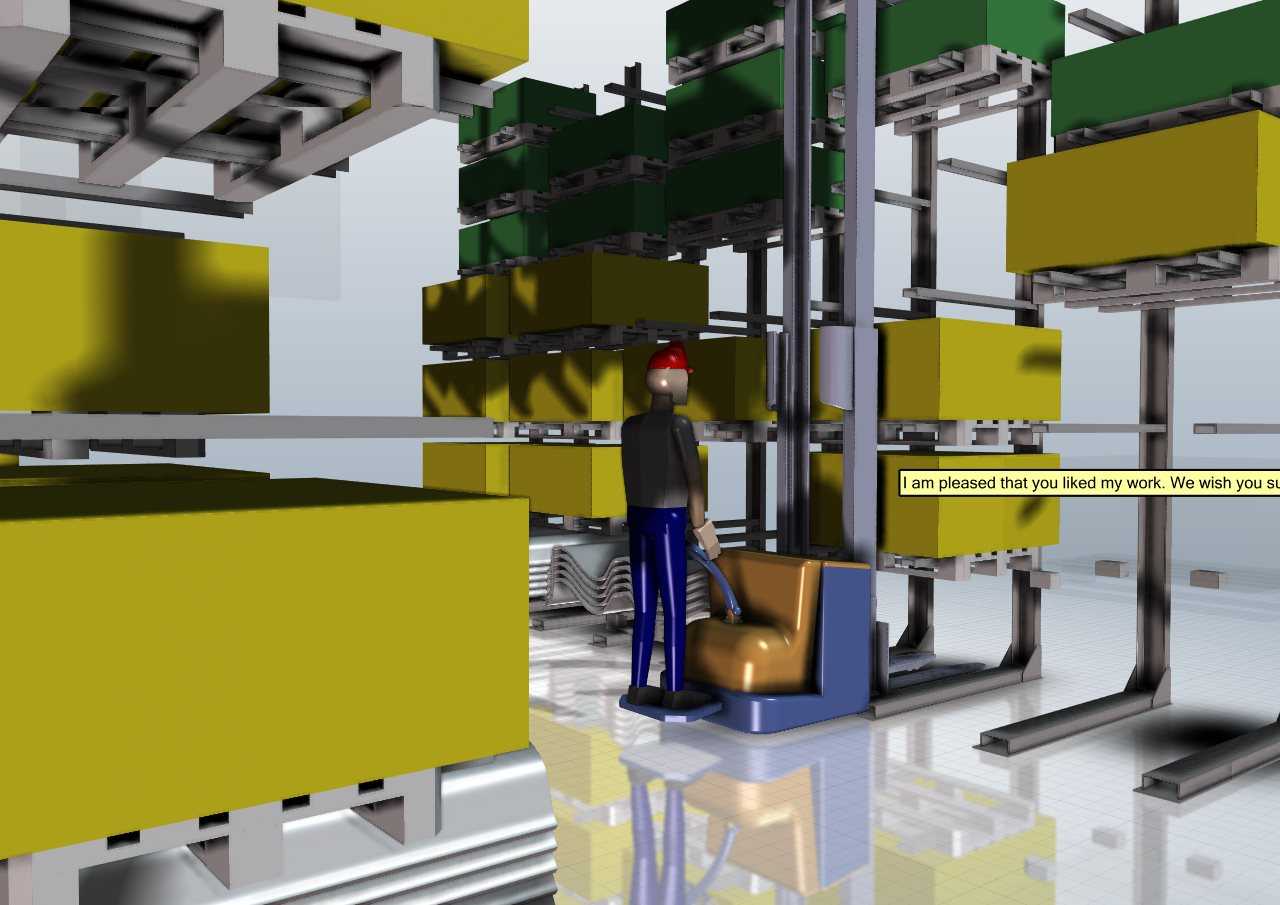

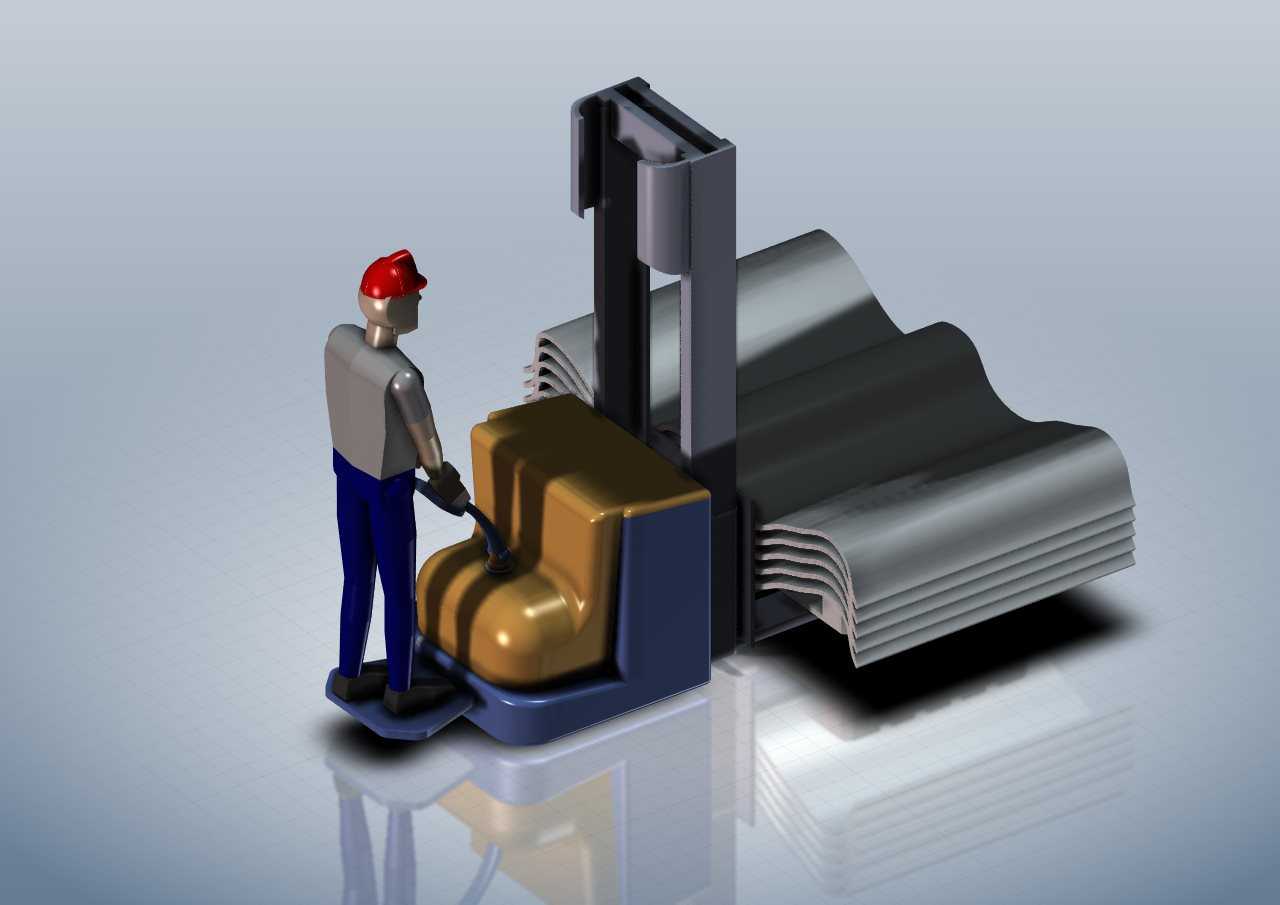

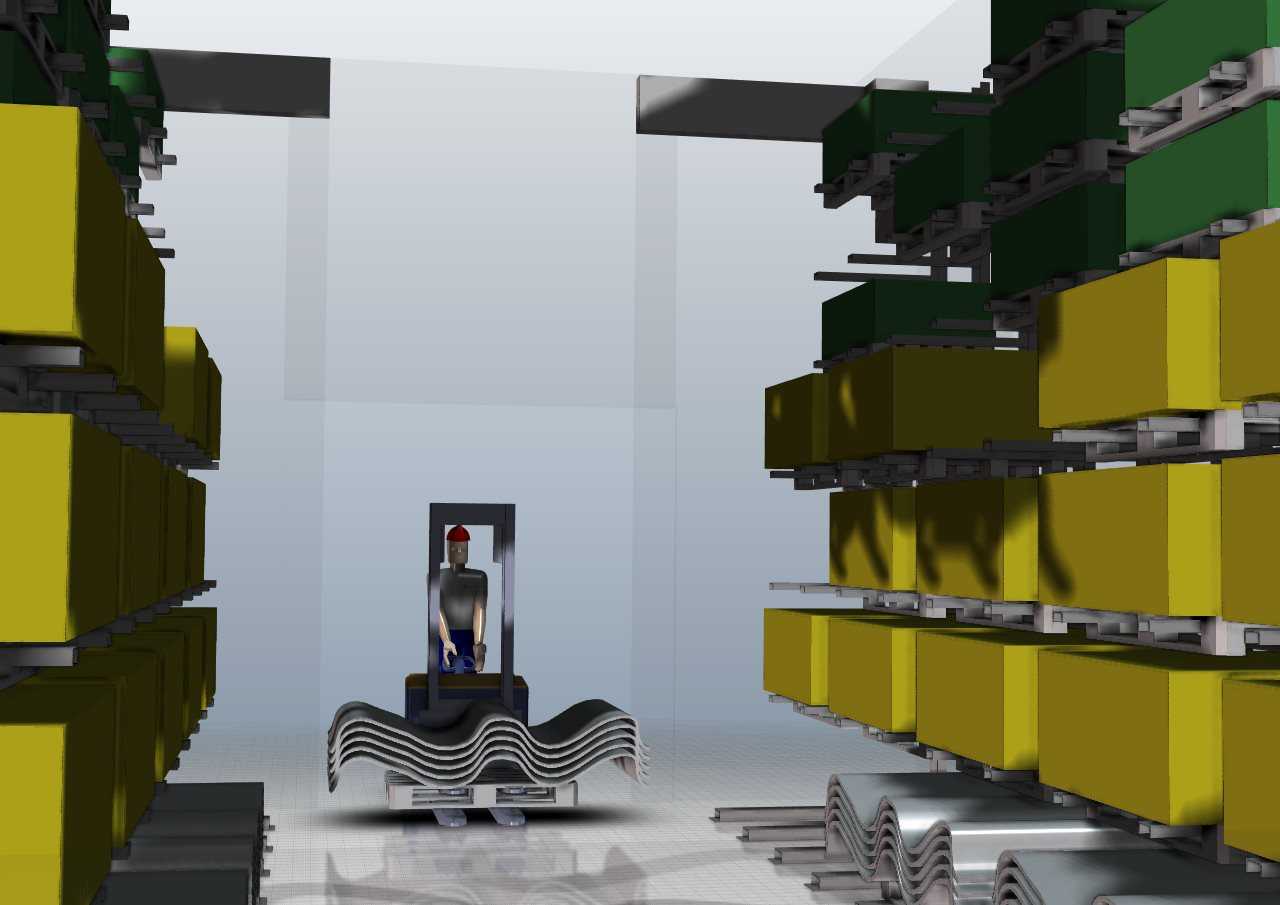

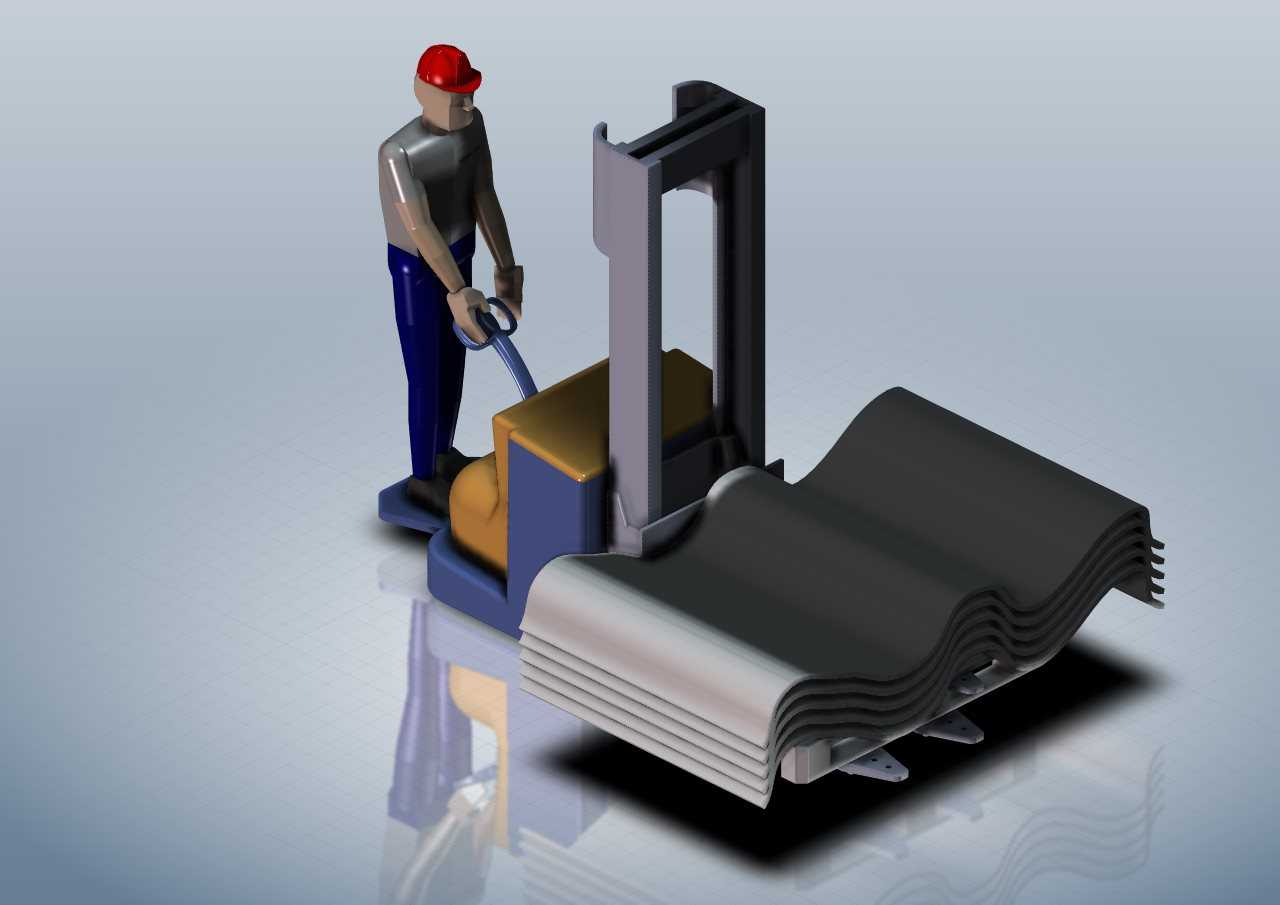

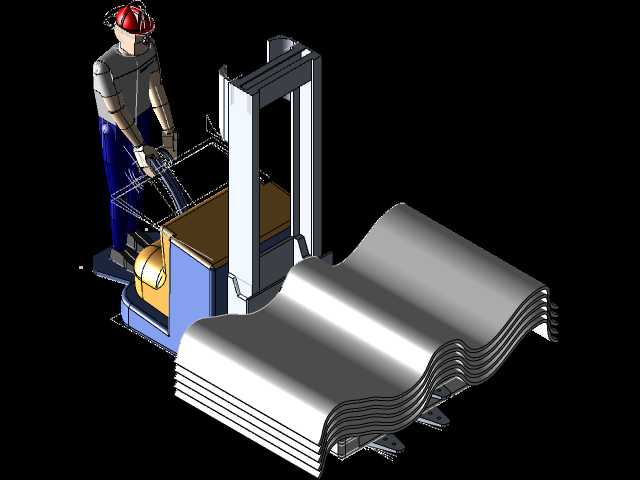

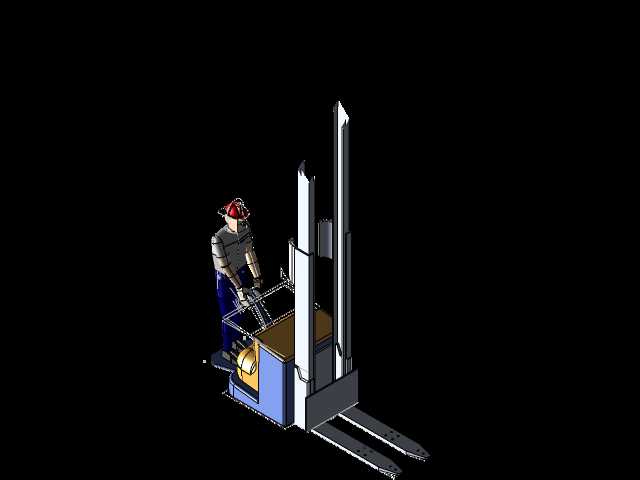

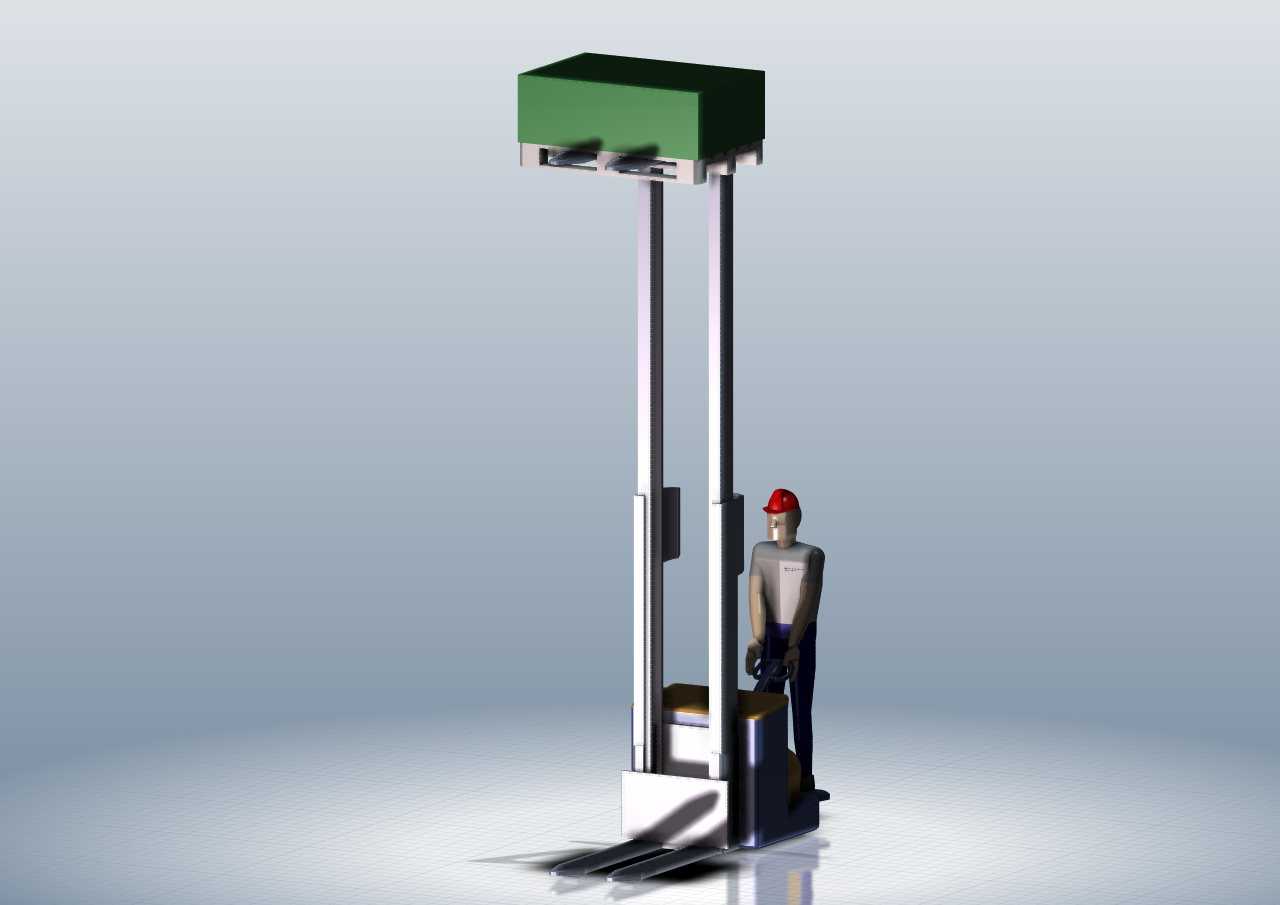

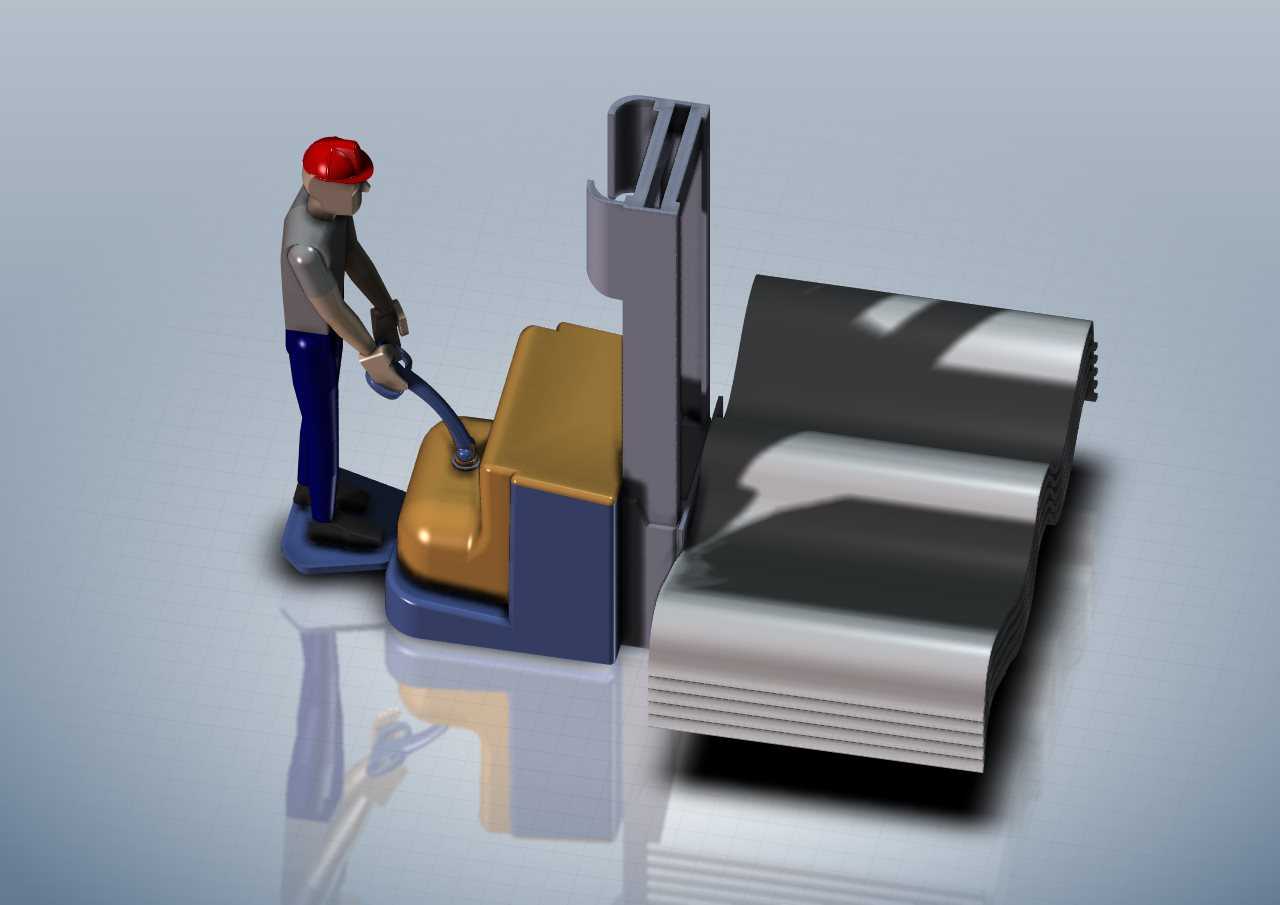

这款步行式堆垛设备主要面向中小型仓储空间、生产车间线边物料转运、商超后场补货等场景设计，适配窄通道作业需求，相较于大型平衡重式叉车，其转弯半径更小，操作门槛更低，无需专用驾驶资质即可完成基础作业，能够在2米左右宽度的通道内完成托盘货物的升降、转运、堆码动作，覆盖从地面到三层常规货架的堆高作业需求，可承载1.2吨到1.5吨的标准托盘货物，满足绝大多数中小批量仓储的日常作业负载要求。设备整体采用站驾步行结合的操作布局，操作人员站立于设备前端的踏板区域，通过操纵杆控制设备行进方向、货叉升降速度，操纵区域设置了紧急断电开关、升降限位拨杆、行进调速旋钮，所有操作控件均布置在操作人员单手可及的范围内，作业过程中无需频繁移位即可完成全部操作动作，有效降低长时间作业的操作疲劳度。设备的门架结构采用冷轧型钢焊接成型，内置滚轮导向结构，升降过程中门架晃动量控制在毫米级，避免堆高作业时货物倾斜滑落，货叉采用标准托盘适配尺寸，可直接适配市面通用的川字底、九脚底木质及塑料托盘，无需额外定制适配属具。设备的动力单元布置于车身中部的配重区域，铅酸蓄电池组集成于车身底座内部，既平衡了前端门架与货物的重量，也降低了整车重心，提升行进过程中的稳定性，车身外侧覆盖ABS工程塑料护罩，可避免日常作业中磕碰对内部液压、电气元件造成损伤，护罩预留了检修开口，日常维护时无需整体拆解护罩即可完成电池检查、液压油位观测、线路紧固等常规保养操作。设计过程中重点考量了人机交互的合理性，操作把手的高度适配160cm到185cm身高的操作人员自然握持角度，踏板表面设置防滑纹路，边缘做了圆角过渡处理，避免操作人员上下车时磕碰剐蹭，整车的外轮廓无尖锐突出结构，在狭窄通道内作业时不会剐蹭货架立柱或周边货物。设备的安装边界需预留至少30cm的操作安全距离，作业地面要求平整硬化，坡度不超过5%，避免大坡度作业引发载荷滑移风险，车身宽度控制在80cm以内，长度不含货叉为1.2米，可直接驶入标准货梯完成楼层间的物料转运，适配多层仓储楼的作业需求。液压升降系统采用溢流保护设计，当载荷超出额定承载范围时会自动触发溢流泄压，避免过载造成门架变形或液压元件损坏，行进驱动轮采用聚氨酯包胶材质，在环氧地坪、水泥地面行驶时不会留下胎印，同时具备足够的抓地力，避免起步、制动时打滑。
