15-20kW稳压器半自动旁路配电装置

这款半自动旁路装置主要配套15-20kW额定功率、100A载流规格的稳压器使用，广泛应用于小型加工车间、商用门店、民用住宅配套供电场景中，是稳压器系统的关键配套保护部件。在实际供配电场景里，稳压器长期承担电压波动校正、保障后端用电设备电压稳定的作用，当稳压器自身出现元件老化、过载故障、需要例行检修维护时，这款旁路装置可以快速完成供电回路的切换，将后端负载直接接驳到市电输入回路，全程避免后端用电设备出现长时间断电，保障生产、生活用电的连续性，同时也能在稳压器故障状态下切断稳压器的接入回路，避免故障扩大引发电路起火、设备烧毁等安全隐患，方便运维人员安全开展稳压器的检修、更换作业。

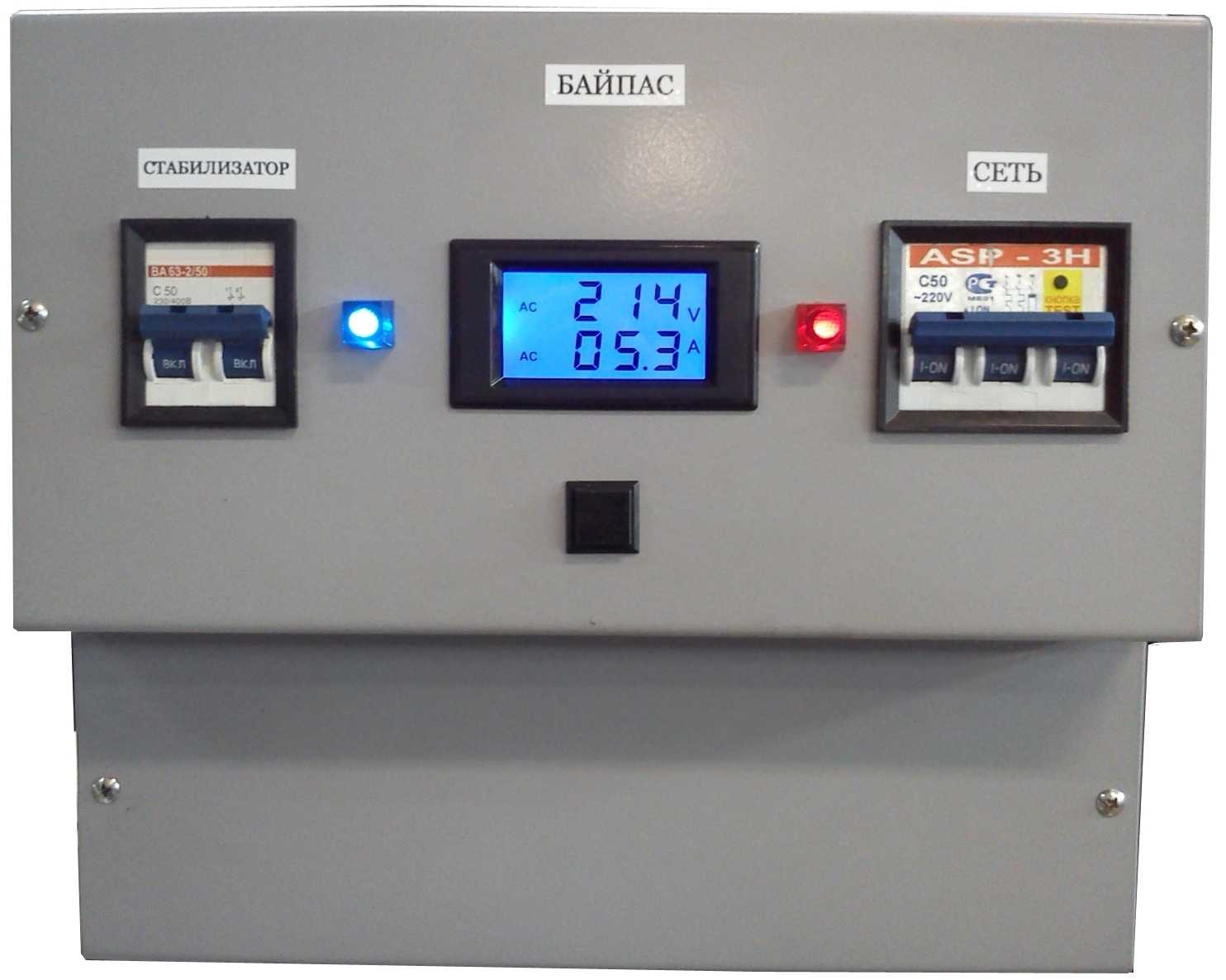

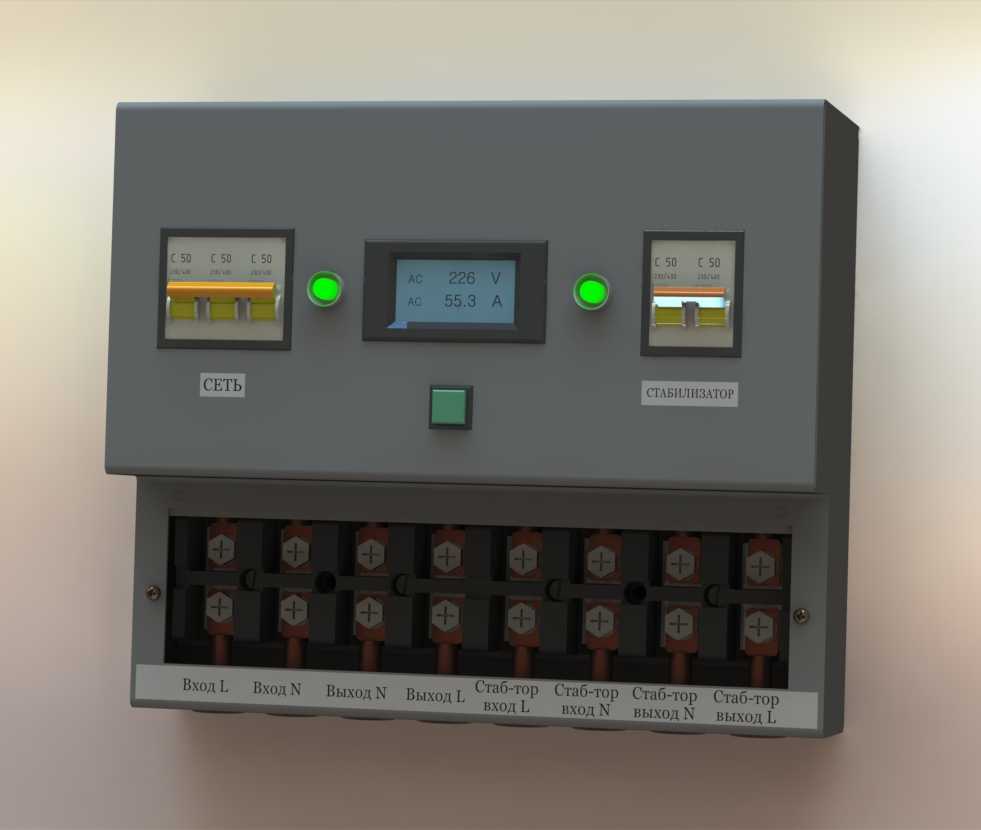

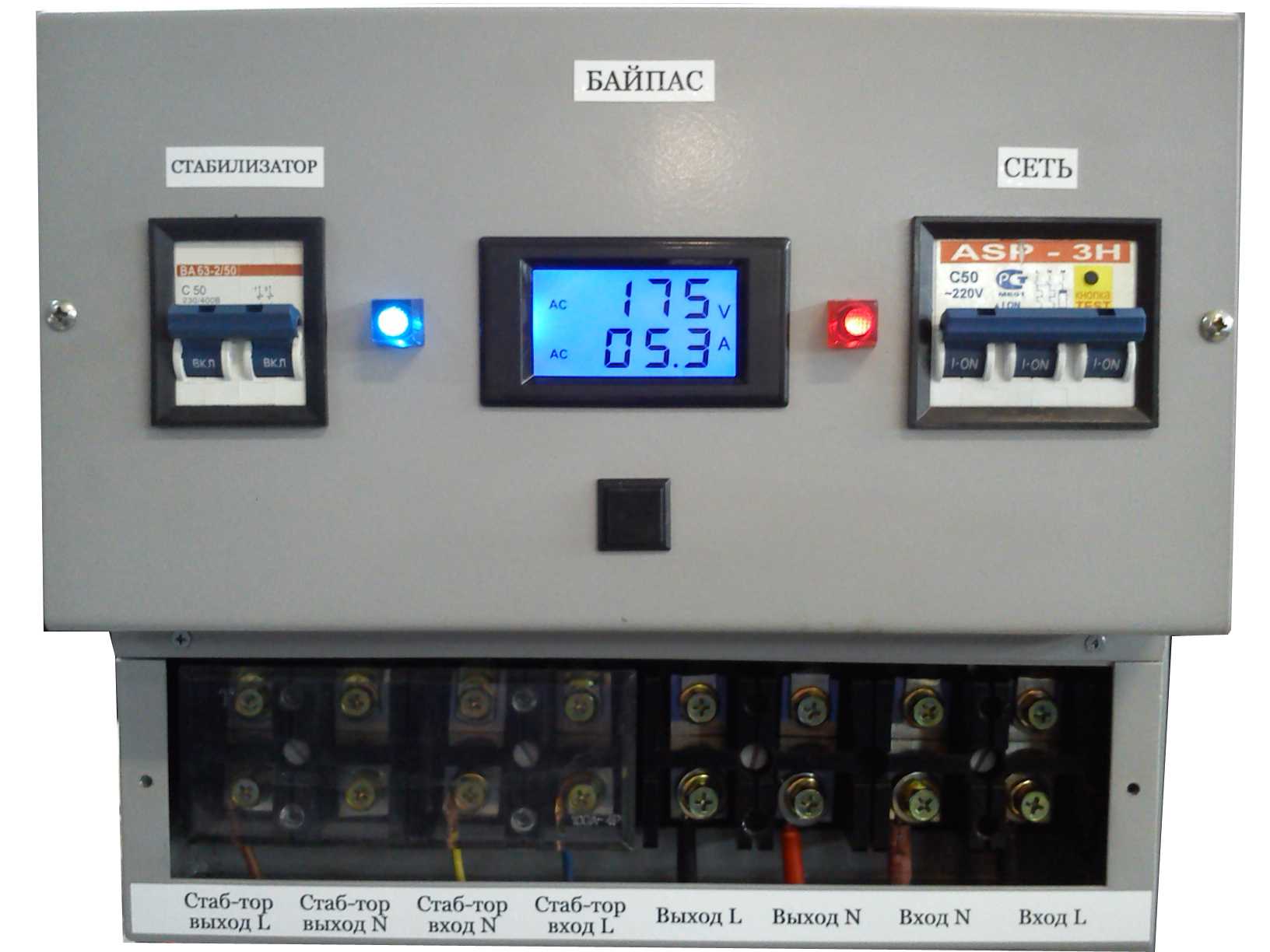

从功能设计来看，装置正面集成了输入电压电流显示表、输出电压电流显示表，中间配置数显屏实时显示当前回路的电压、电流运行参数，搭配两个运行状态指示灯直观指示当前是稳压器供电还是旁路供电状态，下方设置的操作按钮可以一键完成回路切换操作，操作逻辑简单清晰，运维人员无需复杂培训即可完成切换操作。装置下部的接线区域明确标识了输入相线、输入零线、输出相线、输出零线的接线位，每个接线位都采用大载流的铜质接线端子，满足100A额定电流下的长期通电需求，避免接线端发热氧化的问题。

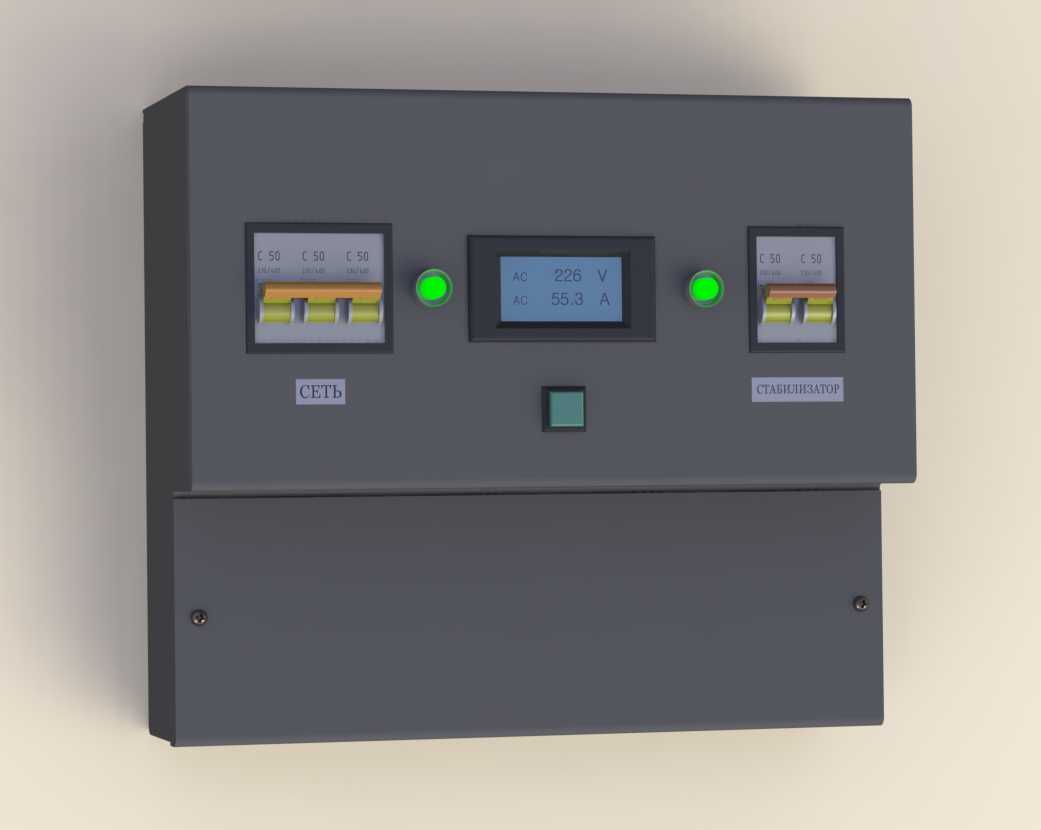

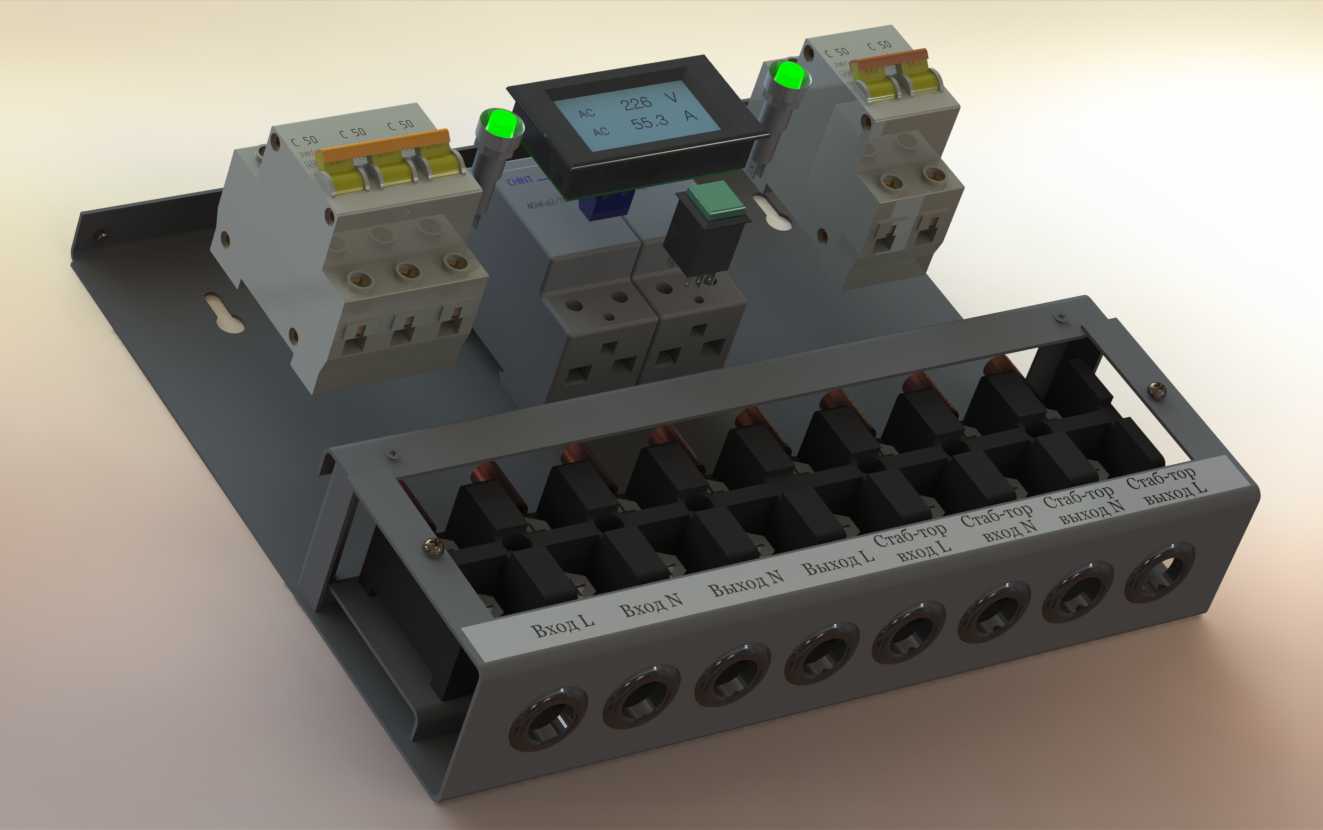

在设计思路上，这款装置采用一体化壁挂式箱体结构，外壳采用冷轧钢板喷塑处理，具备基础的防尘、防触电防护能力，内部回路采用铜排连接降低线路压降，切换机构采用带灭弧结构的触点组件，避免带载切换时产生拉弧烧蚀触点的问题。外形尺寸适配常规壁挂安装场景，箱体背部预留标准挂装孔位，安装时无需额外定制安装支架，可直接固定在墙面或配电柜体内部，接线端的排布预留了足够的接线操作空间，方便电工开展接线作业，箱体正面的观察窗与操作区无遮挡，日常巡检时可以直接读取运行参数，操作按钮的位置符合人体操作习惯，无需打开箱门即可完成状态查看与切换操作，兼顾了日常使用的便捷性与配电设备的安全防护要求。
