八芯航空插头圆形电连接器结构设计

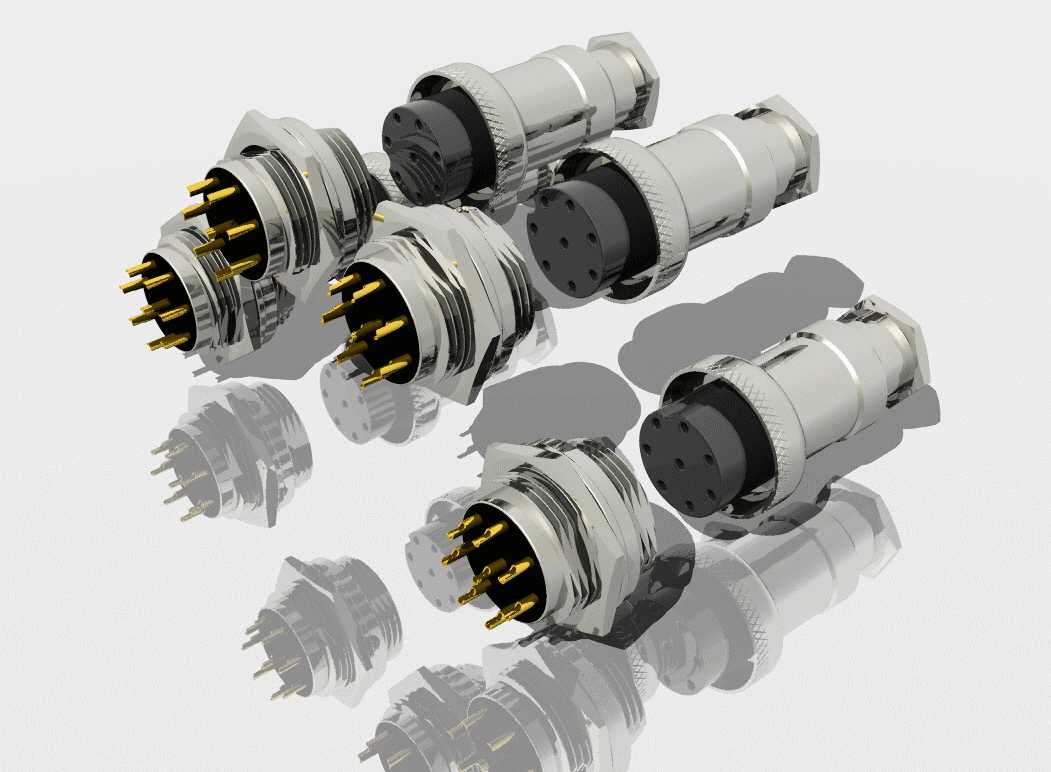

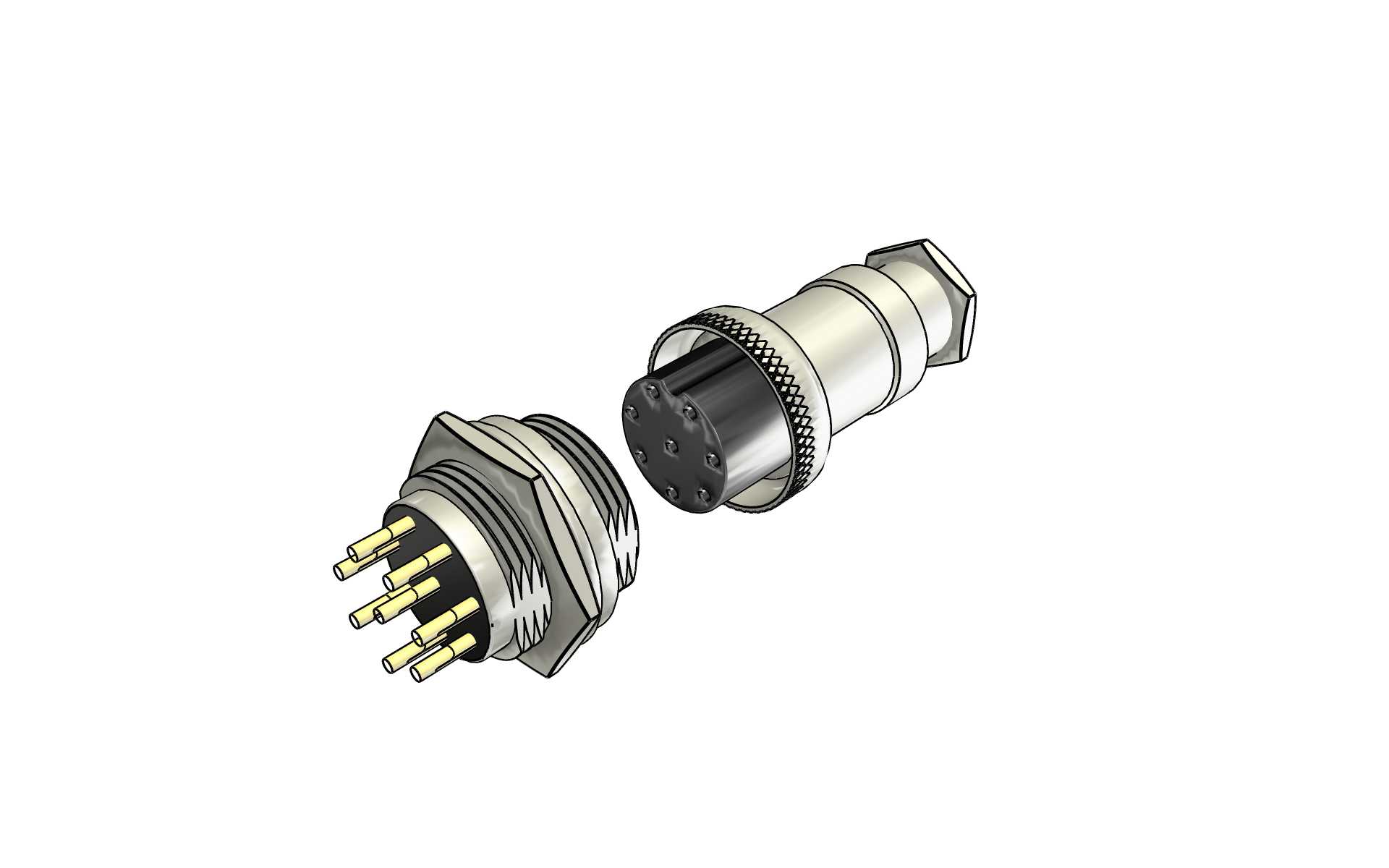

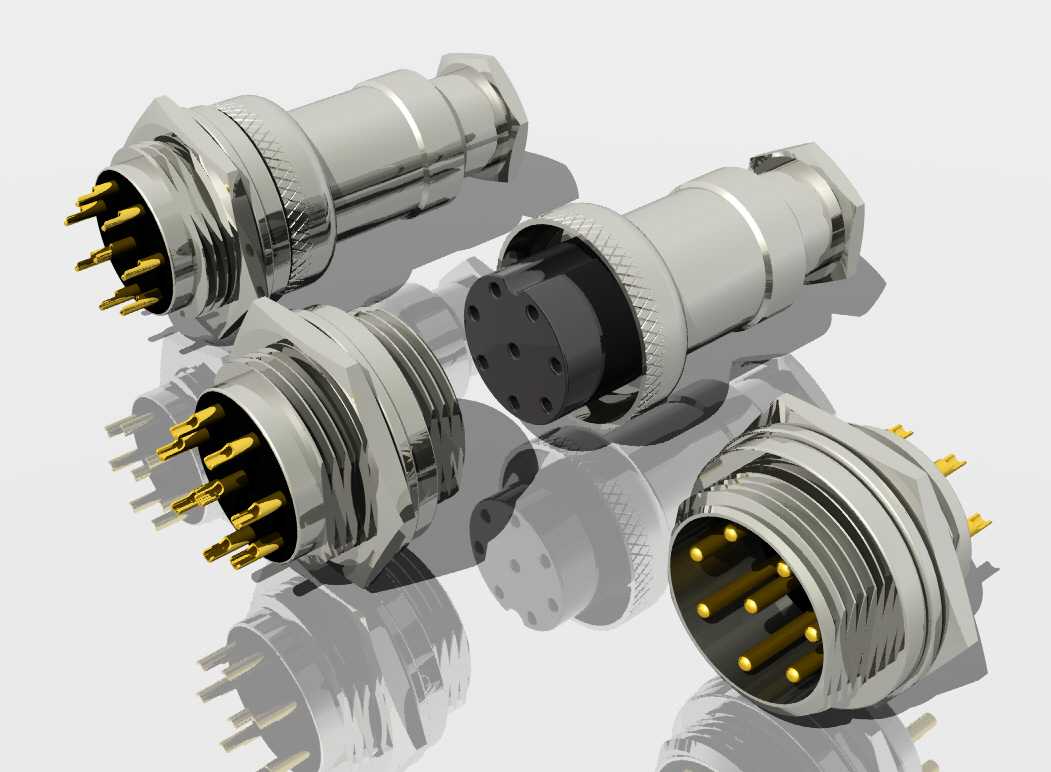

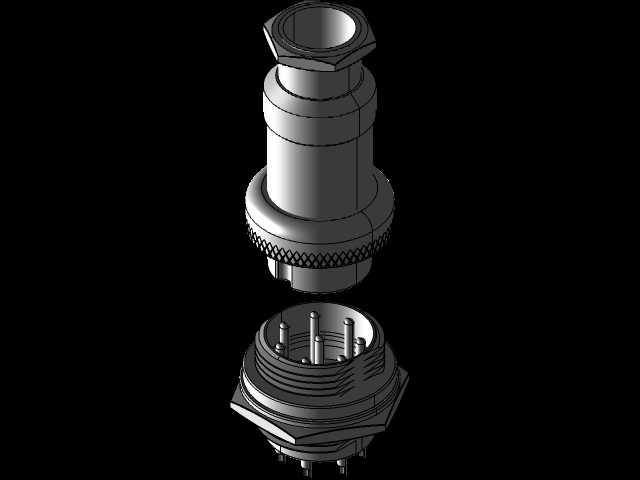

本次呈现的八极连接组件，是工业电气连接场景中应用广泛的圆形快插式电连接器，整套模型完整还原了公头、母座的配对结构，覆盖了面板安装式插座与线缆对接式插头的全形态细节。这类连接器主要应用在工业自动化设备信号传输、户外机电设备电源接驳、检测仪器线路连接、航空航天机载设备线路对接等场景，能够在存在一定振动、粉尘、潮湿的工况下，实现多线路的稳定连通与快速插拔，避免多股线路单独接线的繁琐操作，同时降低线路错接的概率。从功能特性来看，该款连接器采用8芯接触件布局，可同时兼容电源线路与低压信号线路的同步传输，接触插针采用镀金铜质基材设计，能够降低接触电阻，减少长期通电后的温升问题，插针根部做了台阶式防退结构，避免插拔过程中插针出现移位、松脱的问题；插头与插座的对接端设置了定位导向槽，能够实现盲插对位，避免插针错位弯折，对接后通过外侧的螺纹锁紧环实现紧固连接，锁紧后配合内部的密封胶圈，可达到基础的防尘防泼溅效果，适配多数常规工业户外使用需求。从设计思路来看，整套结构遵循了圆形连接器的通用设计规范，插座端设置了外螺纹安装法兰，法兰盘上预留了对称的安装孔位，可直接固定在设备面板、壳体侧壁上，法兰与安装面之间可加装密封垫片提升防护等级；插头端设计了尾部线缆锁紧结构，穿入线缆后可通过尾部的旋紧夹头固定线缆外皮，避免线缆拉扯导致内部接线与插针脱开，同时尾部做了圆弧过渡结构，减少线缆弯折时的应力集中，延长线缆使用寿命。从安装边界尺寸来看，插座法兰的外径适配常规16mm规格的面板开孔，安装孔间距符合通用圆形连接器的安装尺寸标准，可直接替换同规格的传统连接器产品；插头对接后的整体长度控制在合理范围内，不会在设备外侧占用过多安装空间，插头外侧的滚花防滑设计，方便操作人员在无工具的情况下手动完成锁紧与拆卸操作，插合面的接触件按照等角度圆周排布，相邻插针之间设置了绝缘隔离筋，避免不同线路之间出现爬电、短路的问题。整套模型完整还原了连接器的内部接触件排布、外部锁紧结构、安装固定结构的所有细节，能够直观呈现该类电连接器的装配关系与结构特点，可用于电气布线设计时的装配干涉校验，也可作为同类连接器产品结构优化的参考样本，帮助设计人员快速完成设备端连接接口的匹配设计，减少实际选型装配时的尺寸适配问题。
